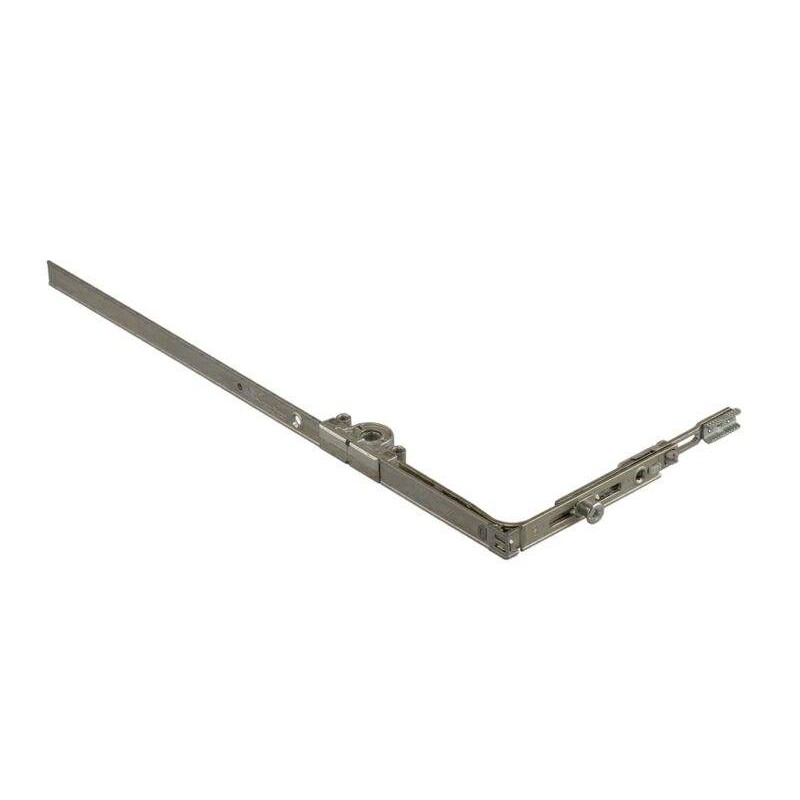

ROTO NX/NT espagnolet GR.460 FFH 280-570mm vaste KGH 120mm 1x P voor houten en kunststof draai-kiepramen

De ROTO NX/NT espagnolet GR.460 is een origineel beslagonderdeel voor Roto NX en Roto NT draai-kiepbeslag. Deze espagnolet is geschikt voor beslaghoogtes (FFH) van 280 tot 570 mm en is voorzien van een vaste krukgathoogte (KGH) van 120 mm.

Deze uitvoering is voorzien van één verstelbare Roto P-sluitnok en is geschikt voor zowel links- als rechtsdraaiende houten en kunststof draai-kiepramen. Daarnaast kan deze espagnolet worden toegepast bij zowel beslag met as-maat 9 mm als as-maat 13 mm.

Productomschrijving

De espagnolet vormt het centrale beslagonderdeel van een draai-kiepraam. Via de krukbediening worden alle gekoppelde beslagdelen bediend, waardoor het raam kan openen, sluiten, draaien en kiepen.

Deze uitvoering behoort tot de maatserie GR.460 en is geschikt voor beslaghoogtes (FFH) van 280 tot 570 mm.

De espagnolet is voorzien van een vaste krukgathoogte van 120 mm. Dit betekent dat de positie van het krukgat een vast gegeven is en niet kan worden aangepast.

Wat betekent een vaste krukgathoogte?

Bij een espagnolet met vaste krukgathoogte bevindt het krukgat zich altijd op een vooraf vastgestelde positie.

Bij deze uitvoering bedraagt de krukgathoogte:

• KGH 120 mm

De positie van het krukgat kan hierbij niet worden gewijzigd.

Dit is anders dan bij een variabele espagnolet. Bij variabele espagnoletten kan de positie van het krukgat binnen bepaalde grenzen worden aangepast afhankelijk van de gekozen maatserie en beslaghoogte.

Geschikt voor zowel ROTO NX als ROTO NT beslag

De GR.460 vormt samen met de grotere GR.600 een bijzondere uitvoering binnen het Roto beslagprogramma.

Waar veel espagnoletten met een vaste krukgathoogte uitsluitend geschikt zijn voor één beslagserie, is de GR.460 met vaste krukgathoogte geschikt voor zowel:

• Roto NX beslag
• Roto NT beslag

Hierdoor kan deze espagnolet worden toegepast binnen beide beslagprogramma’s.

Deze GR.460 en de grotere GR.600 zijn bovendien de enige vaste KGH-uitvoeringen binnen deze maatserie die zowel geschikt zijn voor Roto NX als Roto NT beslag.

Geïntegreerde hoekoverbrenger aan de onderzijde

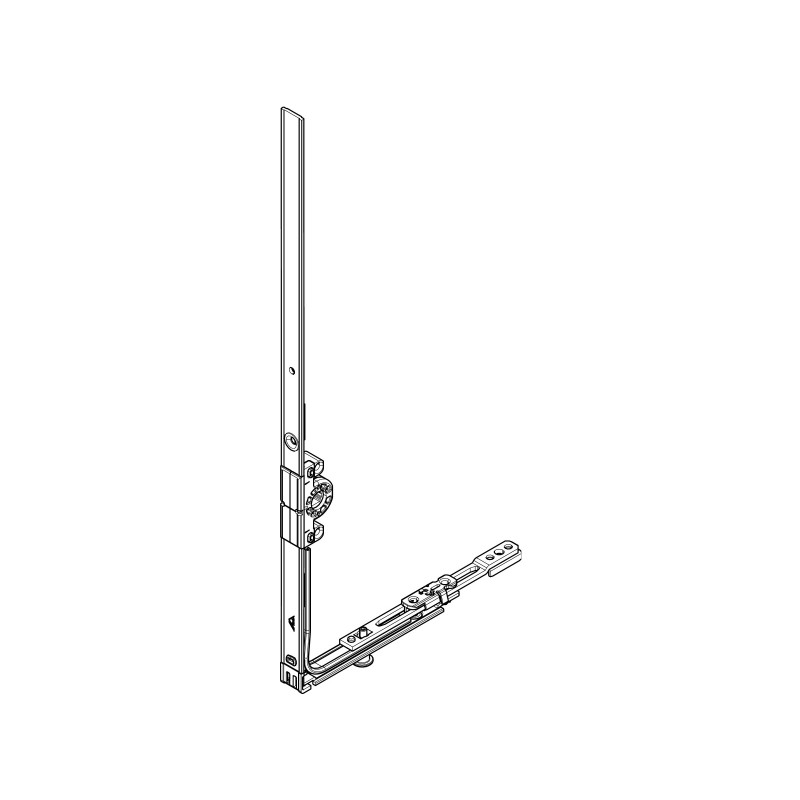

Een belangrijk kenmerk van de GR.460 is dat aan de onderzijde van de espagnolet reeds een hoekoverbrenger geïntegreerd is.

Hierdoor hoeft geen losse hoekoverbrenger aan de onderzijde van de espagnolet te worden gekoppeld.

Dit geldt uitsluitend voor:

• ROTO GR.460
• ROTO GR.600

Binnen deze twee maatseries vormt de hoekoverbrenger één geheel met de espagnolet.

Dit heeft te maken met de lage vaste krukgathoogte van deze uitvoeringen. Om de constructie compact, betrouwbaar en duurzaam te houden is de hoekoverbrenger reeds geïntegreerd in de espagnolet.

Hierdoor zijn minder losse onderdelen nodig tijdens montage en wordt de kans op montagefouten beperkt.

Aan de onderzijde van deze geïntegreerde hoekoverbrenger bevindt zich tevens een Roto P-sluitnok.

Deze P-sluitnok heeft een meerdere functies:

• veiligheidssluiting van het raam of de deur
• kiep-sluiting van het draai-kiepbeslag
• sluiting voor het draaibeslag

De sluitnok zorgt dus niet alleen voor een extra vergrendelpunt, maar wordt tevens gebruikt voor het vergrendelen van de kiepstand van het draai-kiepraam.

Dit is tevens één van de redenen waarom bij de GR.460 en GR.600 geen losse hoekoverbrenger aan de onderzijde benodigd is.

Voorzien van verstelbare Roto P-sluitnok

Deze espagnolet is voorzien van één verstelbare Roto P-sluitnok.

De P-sluitnok is een veiligheidssluitnok en draagt in combinatie met passende veiligheidssluitplaten bij aan de inbraakwerendheid van het raam of de deur.

De P-sluitnok kan worden versteld in:

• sluitdruk

In tegenstelling tot een Roto V-sluitnok kan een P-sluitnok niet in hoogte worden versteld.

Verschil tussen P-, V- en E-sluitnokken

Roto P-sluitnok

• veiligheidssluitnok
• verstelbaar in sluitdruk
• niet verstelbaar in hoogte
• kan afhankelijk van de toepassing tevens functioneren als kiepsluiting

Roto V-sluitnok

• veiligheidssluitnok
• verstelbaar in sluitdruk
• verstelbaar in hoogte

Roto E-sluitnok

• standaard sluitnok
• geen veiligheidssluitnok
• verstelbaar in sluitdruk
• niet verstelbaar in hoogte

Universeel toepasbaar

Deze espagnolet is geschikt voor:

• linksdraaiende draai-kiepramen
• rechtsdraaiende draai-kiepramen
• houten profielen
• kunststof profielen
• as-maat 9 mm
• as-maat 13 mm

Veel Roto beslagonderdelen zijn universeel toepasbaar voor meerdere draairichtingen en as-maten. De verschillen tussen links en rechts of tussen as-maat 9 mm en 13 mm bevinden zich vaak in onderdelen zoals scharnieren, schaarlagers, hoeklagers en sluitplaten.

Wanneer heb je deze espagnolet nodig?

• wanneer de bestaande espagnolet defect of versleten is
• wanneer een vaste krukgathoogte van 120 mm noodzakelijk is
• wanneer een beslaghoogte tussen 280 en 570 mm aanwezig is
• bij renovatie van bestaand Roto NX of NT beslag
• bij vervanging van een beschadigde espagnolet

Waarom kiezen voor deze ROTO GR.460 espagnolet?

• origineel Roto onderdeel
• geschikt voor zowel Roto NX als Roto NT beslag
• vaste krukgathoogte 120 mm
• geschikt voor beslaghoogtes 280-570 mm
• geïntegreerde hoekoverbrenger aan de onderzijde
• geen losse hoekoverbrenger benodigd
• geïntegreerde P-sluitnok met dubbele functie
• veiligheidssluitnok
• kiepsluiting geïntegreerd in de onderzijde
• sluitdruk verstelbaar
• geschikt voor links- en rechtsdraaiende toepassingen
• geschikt voor as-maat 9 mm en 13 mm
• geschikt voor houten en kunststof profielen

Specificaties

• Merk: Roto
• Serie: NX / NT
• Product: espagnolet
• Maatserie: GR.460
• Beslaghoogte (FFH): 280-570 mm
• Krukgathoogte (KGH): 120 mm vast
• Sluitnok: 1 verstelbare Roto P-sluitnok
• Type sluitnok: veiligheidssluitnok
• Verstelling sluitnok: sluitdruk
• Geïntegreerde hoekoverbrenger: ja
• Losse hoekoverbrenger onderzijde benodigd: nee
• Onderste sluitnok: geïntegreerde Roto P-sluitnok
• Functie onderste sluitnok: veiligheidssluiting én kiepsluiting
• Geschikt voor: Roto NX beslag
• Geschikt voor: Roto NT beslag
• As-maat: 9 mm en 13 mm
• Draairichting: links en rechts toepasbaar
• Profielmateriaal: hout en kunststof
• Anti-foutbediening: Op deze espagnolet kan geen anti-foutbediening worden aangesloten

Veelgestelde vragen

Wat betekent vaste KGH 120 mm?

De krukgathoogte bevindt zich altijd op 120 mm vanaf het referentiepunt van de espagnolet en kan niet worden aangepast.

Is deze espagnolet geschikt voor zowel Roto NX als Roto NT?

Ja. De GR.460 behoort samen met de GR.600 tot de enige vaste KGH-uitvoeringen die geschikt zijn voor zowel NX als NT beslag.

Heb ik een losse hoekoverbrenger nodig?

Nee. De GR.460 heeft standaard een geïntegreerde hoekoverbrenger aan de onderzijde waardoor geen losse hoekoverbrenger benodigd is.

Heeft de geïntegreerde P-sluitnok nog een extra functie?

Ja. De P-sluitnok aan de onderzijde van de geïntegreerde hoekoverbrenger functioneert niet alleen als veiligheidssluitpunt, maar tevens als kiepsluiting van het draai-kiepbeslag.

Wat is het voordeel van de P-sluitnok?

De P-sluitnok is een veiligheidssluitnok die bijdraagt aan de inbraakwerendheid van het raam of de deur wanneer deze wordt gecombineerd met passende veiligheidssluitplaten.

Is deze geschikt voor links en rechts draaiende ramen?

Ja. Deze uitvoering is universeel toepasbaar voor zowel links- als rechtsdraaiende houten en kunststof draai-kiepramen.
