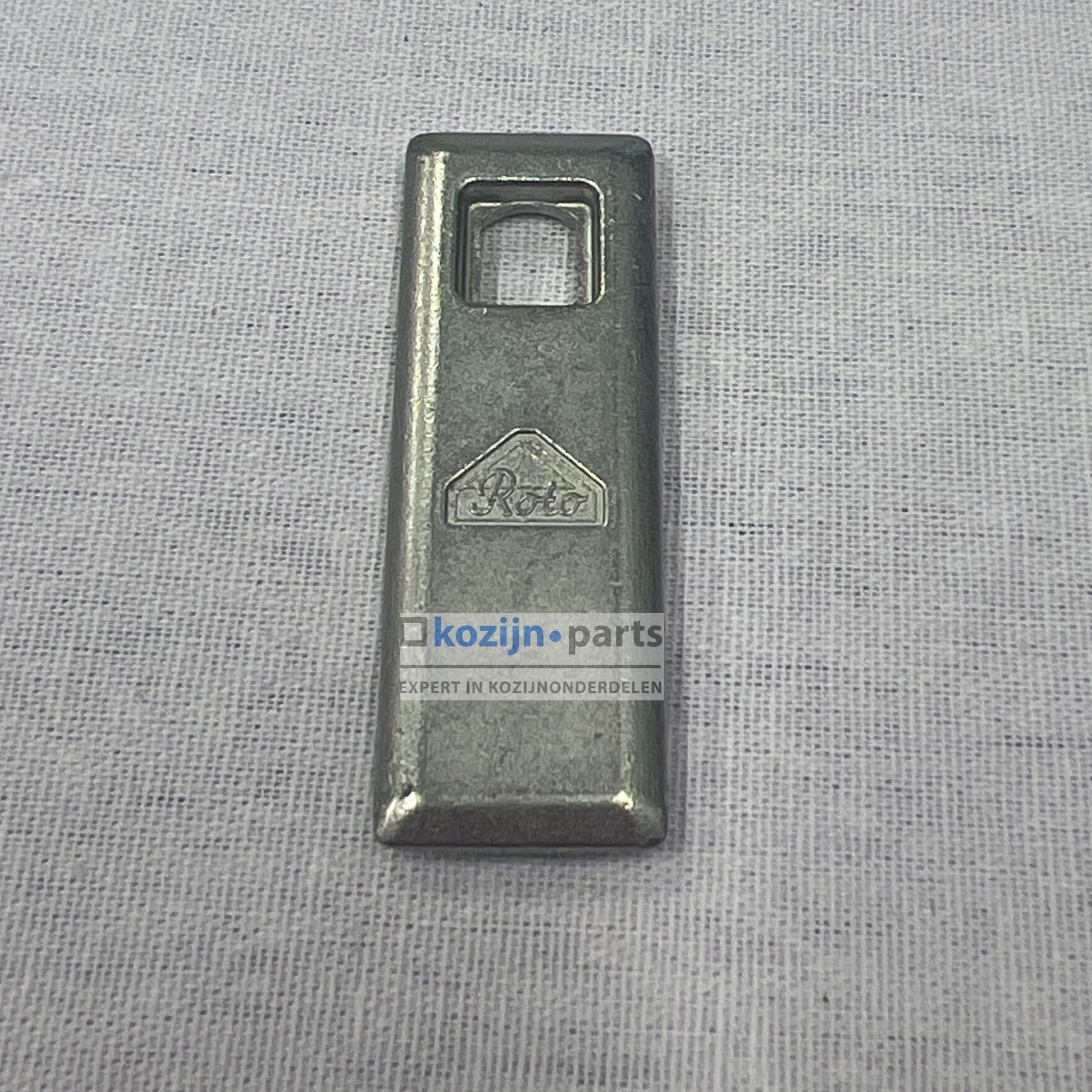

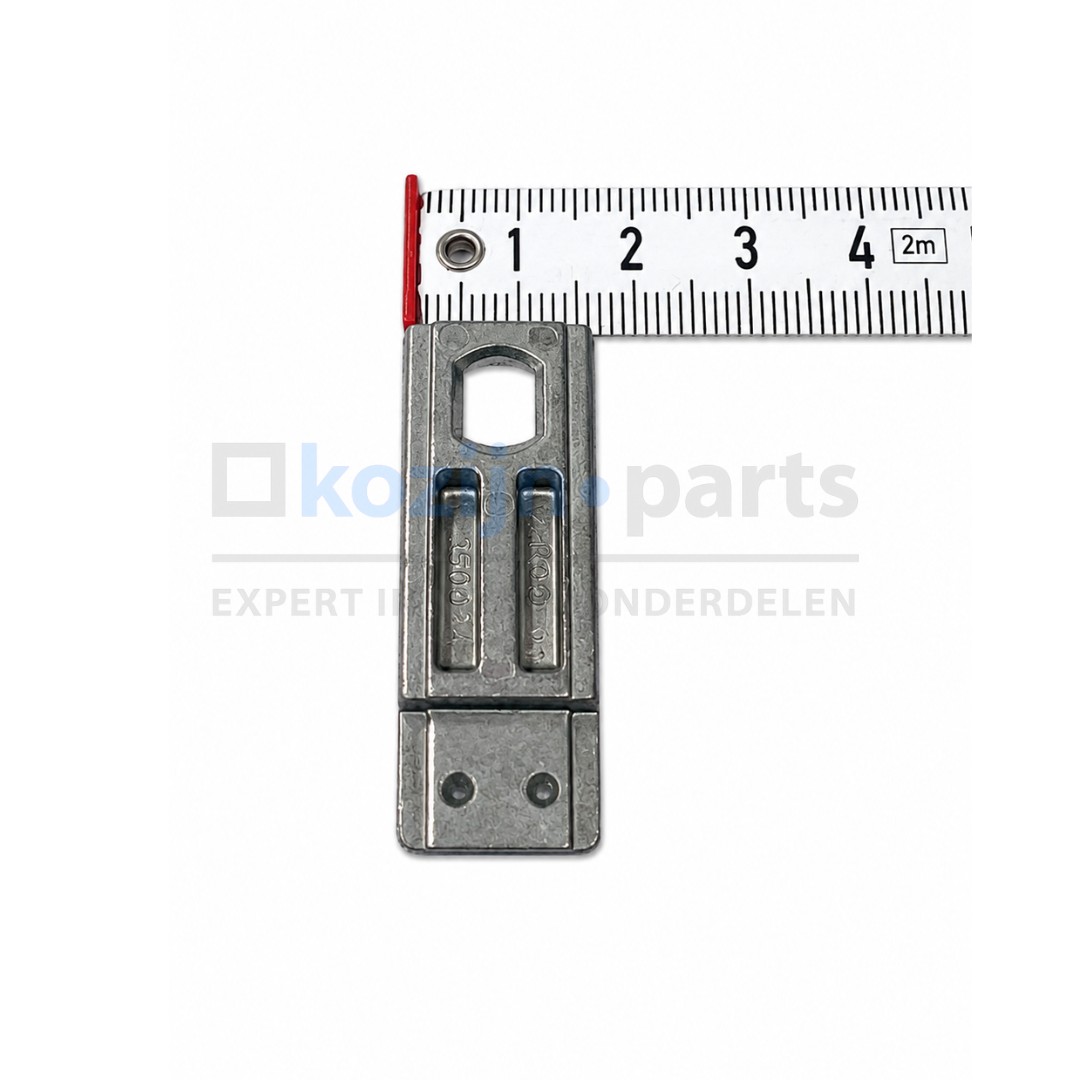

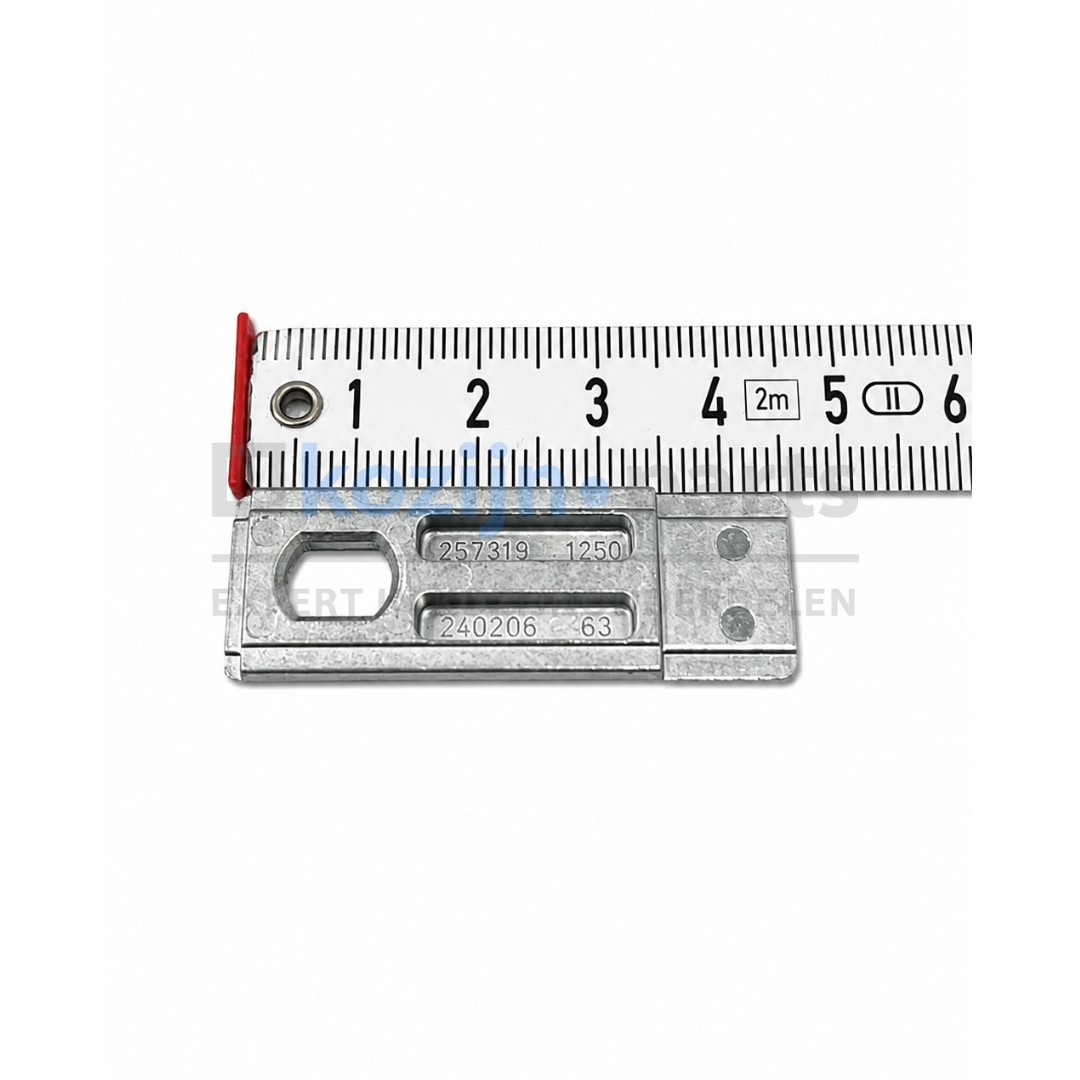

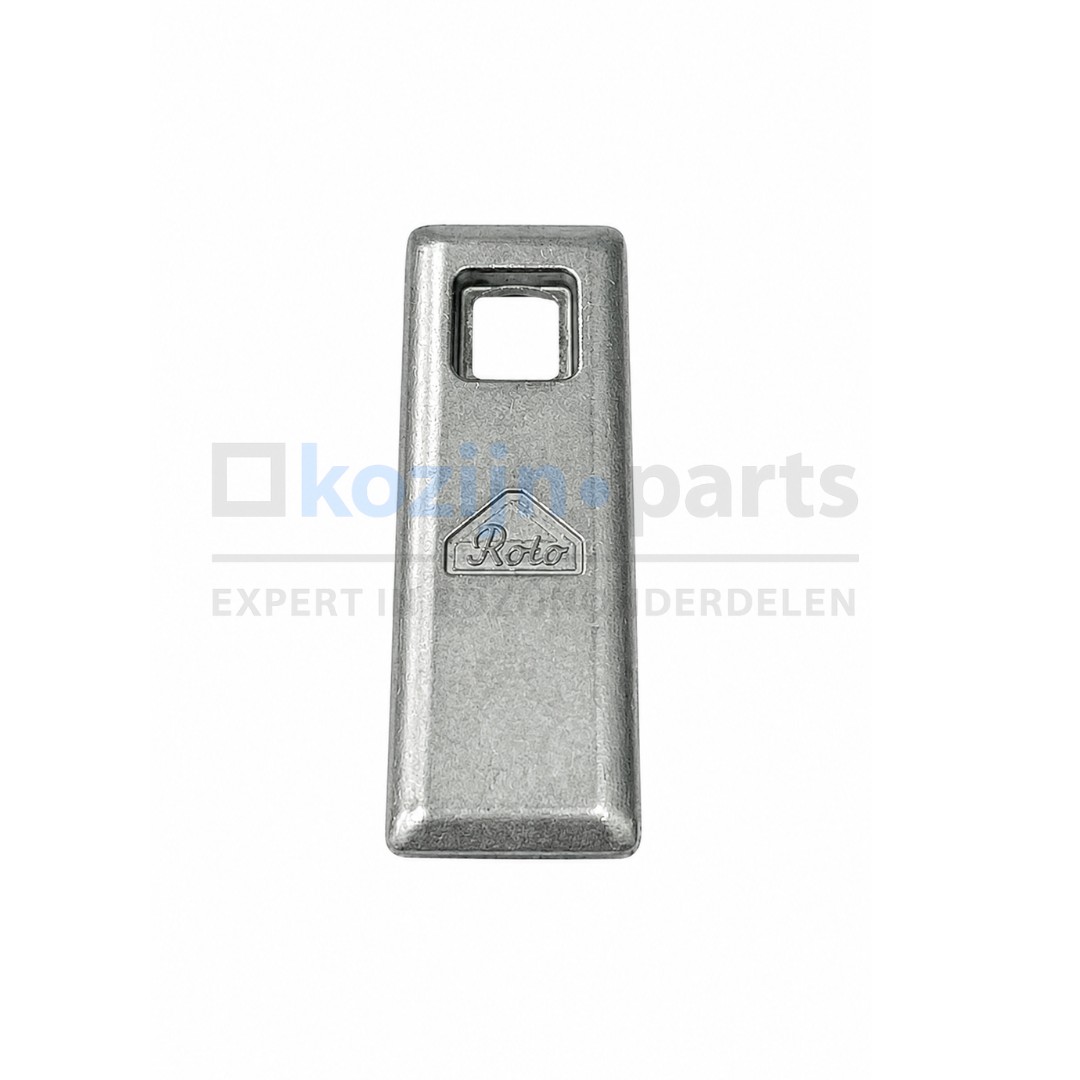

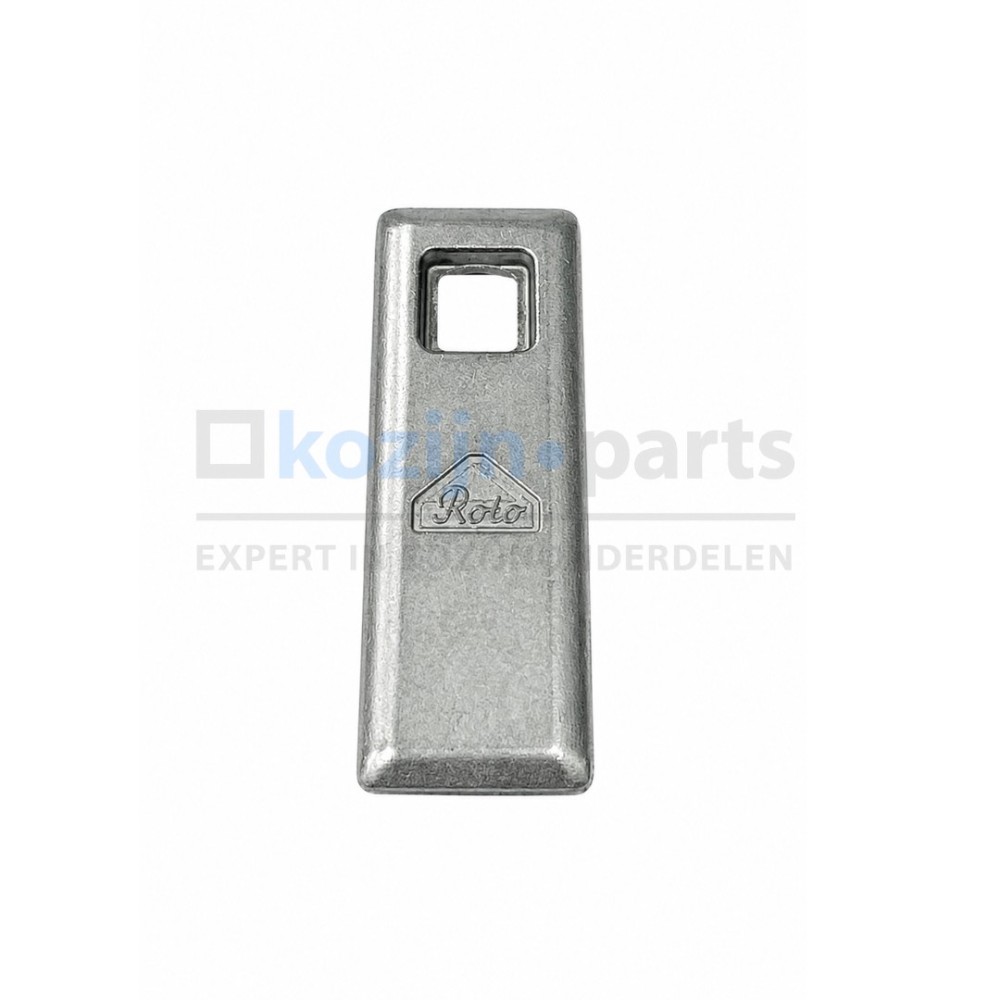

ROTO koppelplaatje / verbindingsplaatje voor Roto beslag

Het ROTO koppelplaatje, ook wel verbindingsplaatje genoemd, is een origineel beslagonderdeel voor Roto beslag. Dit onderdeel wordt gebruikt om gekoppelde beslagdelen met elkaar te verbinden en te borgen nadat deze op de juiste lengte zijn gemaakt.

Het koppelplaatje zorgt ervoor dat afzonderlijke beslagdelen één geheel vormen en de bediening van het beslag probleemloos wordt doorgegeven over de volledige lengte van het raam of de deur.

Productomschrijving

Binnen het Roto beslagprogramma worden diverse beslagdelen op maat gemaakt aan de hand van de beslagbreedte en beslaghoogte van het raam of de deur.

Na het inkorten of op maat maken van deze beslagdelen worden de verschillende componenten met elkaar verbonden. Hiervoor wordt gebruikgemaakt van een ROTO koppelplaatje of verbindingsplaatje.

Het koppelplaatje wordt in de daarvoor bestemde verbinding van de beslagdelen geschoven en zorgt ervoor dat de gekoppelde onderdelen stevig met elkaar verbonden blijven.

Hierdoor ontstaat een betrouwbare mechanische verbinding en blijft de bediening van het draai-kiepbeslag correct functioneren.

Toepassing

Dit verbindingsplaatje wordt toegepast bij diverse Roto beslagonderdelen, waaronder:

• espagnoletten
• sluitzijdebeslag
• hangzijdebeslag
• verlengstukken
• hoekoverbrengingen
• overige gekoppelde beslagdelen

Het koppelplaatje wordt met name gebruikt wanneer beslagdelen op maat worden gemaakt en vervolgens aan elkaar gekoppeld moeten worden.

Belangrijk bij montage

Bij het vervangen of monteren van beslagdelen is het belangrijk dat alle onderdelen in dezelfde stand staan voordat de onderdelen aan elkaar worden gekoppeld.

Afhankelijk van de situatie kan dit zijn:

• gesloten stand
• draaistand
• kiepstand

Hierdoor sluiten de verschillende beslagdelen correct op elkaar aan en blijft de bediening van het beslag soepel functioneren.

Geschikt voor Roto beslag

Dit koppelplaatje wordt toegepast binnen Roto NX en NT beslagseries en wordt gebruikt om gekoppelde beslagdelen mechanisch met elkaar te verbinden.

Controleer altijd de uitvoering en afmetingen van het bestaande onderdeel voordat een vervangend koppelplaatje wordt besteld.

Wanneer heb je dit koppelplaatje nodig?

• wanneer een bestaand verbindingsplaatje ontbreekt
• wanneer een verbindingsplaatje beschadigd is geraakt
• bij het vervangen van gekoppelde beslagdelen
• bij het op maat maken van nieuw beslag
• bij reparatie of renovatie van Roto draai-kiepbeslag

Waarom kiezen voor dit ROTO koppelplaatje?

• origineel Roto onderdeel
• zorgt voor een betrouwbare verbinding tussen beslagdelen
• geschikt voor Roto NX en NT beslagseries
• eenvoudig te monteren
• essentieel voor een correcte werking van gekoppeld beslag
• duurzame en slijtvaste uitvoering

Specificaties

• Merk: Roto
• Product: koppelplaatje / verbindingsplaatje
• Toepassing: verbinden van gekoppelde beslagdelen
• Geschikt voor: Roto draai-kiepbeslag
• Functie: borgen van gekoppelde beslagdelen
• Materiaal: metaal
• Montage: in de daarvoor bestemde verbinding van de beslagdelen

Veelgestelde vragen

Waarvoor wordt een ROTO koppelplaatje gebruikt?

Een koppelplaatje wordt gebruikt om twee gekoppelde beslagdelen met elkaar te verbinden en te borgen nadat deze op maat zijn gemaakt.

Is dit een origineel Roto onderdeel?

Ja, dit betreft een origineel Roto verbindingsplaatje voor toepassing binnen Roto draai-kiepbeslag.

Wanneer moet een koppelplaatje worden vervangen?

Wanneer het plaatje beschadigd, verbogen of verloren is geraakt, of wanneer nieuwe beslagdelen worden gemonteerd die met elkaar gekoppeld moeten worden.

Kan het beslag zonder koppelplaatje functioneren?

Nee, het koppelplaatje vormt een belangrijk onderdeel van de mechanische verbinding tussen de beslagdelen. Zonder correcte koppeling zal het beslag niet goed functioneren.
