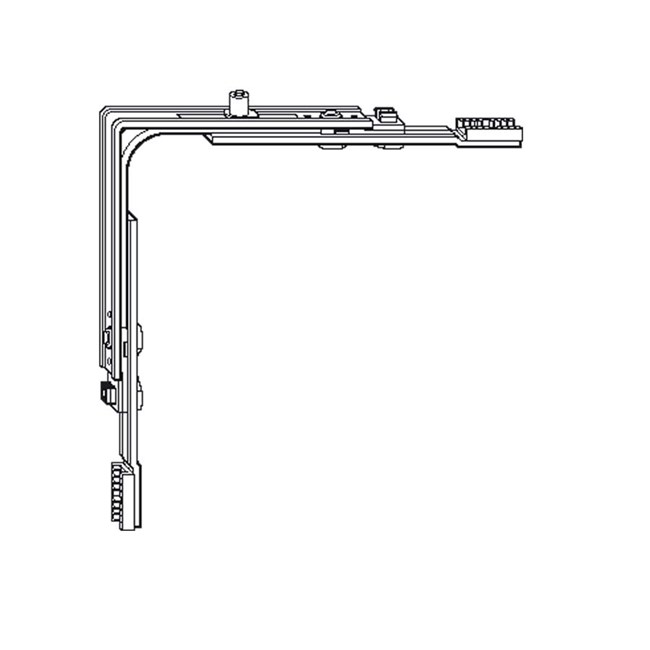

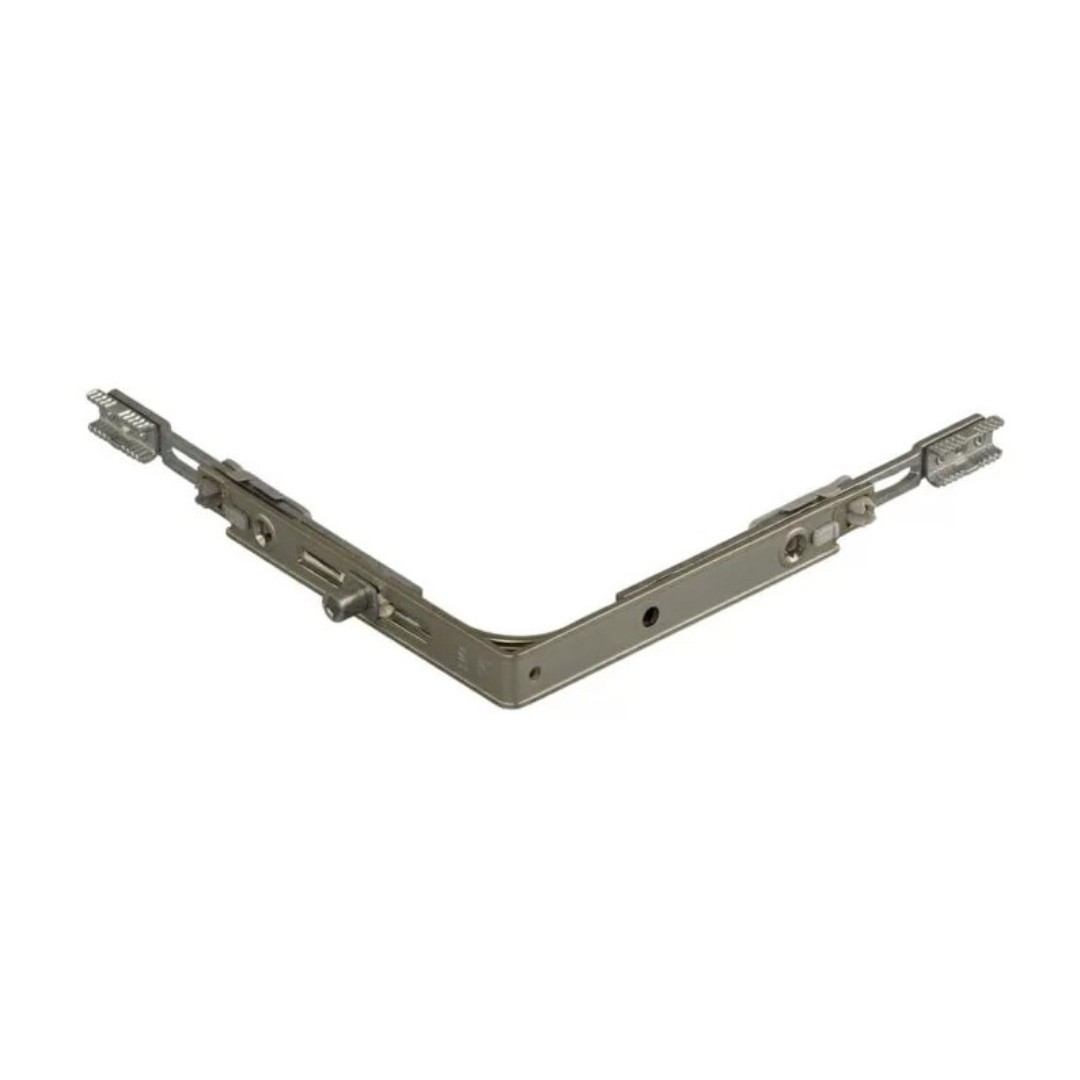

Roto NX/NT standaard hoekoverbrenger met E-sluitnok voor houten en kunststof ramen en deuren

De Roto NX/NT standaard hoekoverbrenger met E-sluitnok is een origineel beslagonderdeel voor Roto NX en Roto NT beslag. Deze hoekoverbrenger zorgt voor de overbrenging van de bediening rondom de hoek van het raam of de deur en maakt onderdeel uit van het sluit- en vergrendelingssysteem.

Deze uitvoering is voorzien van één verstelbare Roto E-sluitnok en is geschikt voor zowel links- als rechtsdraaiende houten en kunststof ramen en deuren. Daarnaast kan deze hoekoverbrenger worden toegepast bij zowel as-maat 9 mm als as-maat 13 mm beslag.

Productomschrijving

De Roto NX/NT standaard hoekoverbrenger wordt toegepast om de bediening van het beslag via de hoek door te geven naar het volgende beslagdeel.

Door de geïntegreerde E-sluitnok wordt naast de overbrenging van het beslag tevens een extra sluitpunt gecreëerd.

Deze hoekoverbrenger wordt toegepast binnen zowel het Roto NX als het Roto NT beslagprogramma en is geschikt voor diverse raam- en deurtoepassingen.

Voorzien van verstelbare Roto E-sluitnok

Deze uitvoering is voorzien van één verstelbare Roto E-sluitnok.

De E-sluitnok kan uitsluitend worden versteld in:

• sluitdruk

Hierdoor kan de aandrukkracht van het raam of de deur op het kozijn worden aangepast voor een optimale sluiting.

In tegenstelling tot een Roto V-sluitnok kan een E-sluitnok niet in hoogte worden versteld.

Verschil tussen een E-sluitnok en een P-sluitnok

Hoewel zowel de E-sluitnok als de P-sluitnok uitsluitend in sluitdruk verstelbaar zijn, bestaat er een belangrijk verschil tussen beide uitvoeringen.

De Roto P-sluitnok is een veiligheidssluitnok en wordt toegepast in combinatie met veiligheidscomponenten voor een verhoogde inbraakwerendheid.

De Roto E-sluitnok is geen veiligheidssluitnok en dient uitsluitend als standaard sluitpunt voor een correcte sluiting en afstelling van het beslag.

Toepassing bij draai- en draai-kiepramen

Deze hoekoverbrenger is voorzien van een sluitnok, maar deze sluitnok is niet geschikt om als kiepsluiting te functioneren.

Hierdoor kan deze uitvoering niet worden toegepast aan de onderzijde sluitzijde van een draai-kiepraam.

Toepassing bij draairamen

Bij ramen die uitsluitend kunnen draaien wordt deze hoekoverbrenger vaak toegepast:

• aan de bovenkant sluitzijde
• aan de onderkant sluitzijde

Toepassing bij draai-kiepramen

Bij draai-kiepramen wordt deze hoekoverbrenger uitsluitend toegepast:

• aan de bovenkant sluitzijde

Aan de onderkant sluitzijde van een draai-kiepraam wordt een specifieke hoekoverbrenger toegepast die geschikt is voor de werking van de kiepfunctie.

Controleer daarom altijd goed of het gaat om een draairaam of een draai-kiepraam voordat een vervangend onderdeel wordt besteld.

Uitzondering bij Roto NT espagnoletten met vaste krukgat- of greephoogte

Bij Roto NT beslag kan deze hoekoverbrenger niet aan de onderzijde sluitzijde worden toegepast wanneer het raam of de deur is voorzien van een espagnolet met een vaste krukgat- of greephoogte.

In dat geval dient een speciale Roto NT hoekoverbrenger voor vaste krukgat/greephoogte te worden toegepast.

Bij Roto NX beslag kan deze standaard hoekoverbrenger wel worden toegepast in combinatie met espagnoletten met vaste krukgat- of greephoogte.

Universeel toepasbaar

Deze hoekoverbrenger is geschikt voor:

• linksdraaiende ramen en deuren
• rechtsdraaiende ramen en deuren
• houten profielen
• kunststof profielen
• as-maat 9 mm
• as-maat 13 mm

Binnen Roto NX en Roto NT beslag zitten de verschillen tussen links- en rechtsdraaiende uitvoeringen en tussen as-maat 9 mm en 13 mm vaak niet in de hoekoverbrengers, schaargeleiders of andere centrale beslagonderdelen.

De verschillen bevinden zich meestal in:

• scharnieren
• hoeklagers
• schaarlagers
• sluitplaten
• sluitkommen
• overige kozijndelen

Daardoor zijn veel beslagonderdelen universeel toepasbaar voor meerdere draairichtingen en as-maten.

Een belangrijke uitzondering hierop zijn de schaararmen. Schaararmen zijn vaak wel afhankelijk van een specifieke draairichting en/of as-maat.

Bij sommige uitvoeringen is de schaararm zelf universeel, maar wordt deze gecombineerd met een afzonderlijke schaarband. In dat geval bepaalt juist de schaarband de draairichting en/of as-maat.

Wanneer heb je deze hoekoverbrenger nodig?

• wanneer de bestaande hoekoverbrenger defect of versleten is
• wanneer het raam niet meer goed sluit
• wanneer een extra sluitpunt noodzakelijk is
• wanneer het beslag niet goed doorloopt naar het volgende beslagdeel
• bij renovatie of onderhoud van Roto NX of Roto NT beslag

Waarom kiezen voor deze Roto NX/NT hoekoverbrenger?

• origineel Roto onderdeel
• geschikt voor Roto NX en Roto NT beslag
• voorzien van één verstelbare E-sluitnok
• sluitdruk verstelbaar
• extra sluitpunt
• geschikt voor links- en rechtsdraaiende toepassingen
• geschikt voor as-maat 9 mm en 13 mm
• geschikt voor houten en kunststof profielen
• duurzame en slijtvaste kwaliteit

Specificaties

• Merk: Roto
• Serie: NX / NT
• Product: standaard hoekoverbrenger
• Sluitnok: 1 verstelbare Roto E-sluitnok
• Verstelling sluitnok: sluitdruk
• Hoogteverstelling: nee
• Veiligheidssluitnok: nee
• Geschikt voor: Roto NX beslag
• Geschikt voor: Roto NT beslag
• As-maat: 9 mm en 13 mm
• Draairichting: links en rechts toepasbaar
• Profielmateriaal: hout en kunststof

Veelgestelde vragen

Wat is het verschil tussen een E-sluitnok en een P-sluitnok?

Beide sluitnokken kunnen uitsluitend in sluitdruk worden versteld. De P-sluitnok is echter een veiligheidssluitnok en draagt bij aan de inbraakwerendheid van het beslag. De E-sluitnok heeft deze veiligheidsfunctie niet.

Wat is het verschil tussen een E-sluitnok en een V-sluitnok?

Een E-sluitnok kan alleen in sluitdruk worden versteld. Een V-sluitnok kan zowel in sluitdruk als in hoogte worden versteld.

Kan deze hoekoverbrenger aan de onderzijde van een draai-kiepraam worden toegepast?

Nee. De E-sluitnok is niet geschikt voor de kiepfunctie. Bij draai-kiepramen wordt deze hoekoverbrenger uitsluitend aan de bovenkant sluitzijde toegepast.

Kan deze hoekoverbrenger aan de onderzijde van een draairaam worden toegepast?

Ja. Bij uitsluitend draaiende ramen kan deze hoekoverbrenger zowel boven als onder aan de sluitzijde worden toegepast.

Is deze geschikt voor links en rechts draaiende ramen?

Ja, deze hoekoverbrenger is universeel toepasbaar voor zowel links- als rechtsdraaiende ramen en deuren.

Is deze geschikt voor as-maat 9 mm en 13 mm?

Ja, deze uitvoering is geschikt voor beide as-maten.
