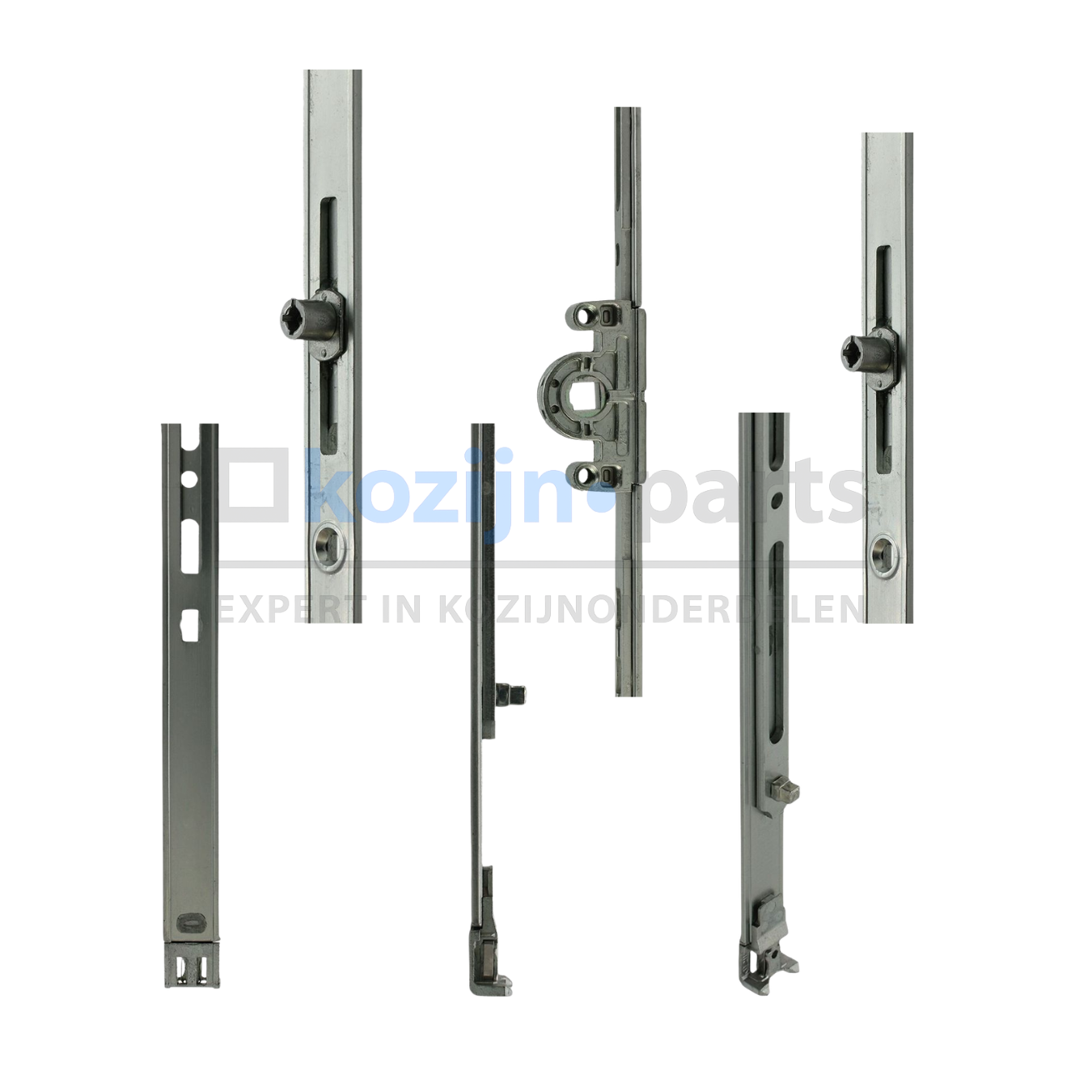

ROTO NT espagnolet GR.1490 FFH 1401-1600mm vaste KGH 563mm 2x E voor houten en kunststof draai-kiepramen

De ROTO NT espagnolet GR.1490 is een origineel beslagonderdeel voor Roto NT draai-kiepbeslag. Deze espagnolet is geschikt voor beslaghoogtes (FFH) van 1401 tot 1600 mm en is voorzien van een vaste krukgathoogte (KGH) van 563 mm.

Deze uitvoering is voorzien van twee verstelbare Roto E-sluitnokken en is geschikt voor zowel links- als rechtsdraaiende houten en kunststof draai-kiepramen. Daarnaast kan deze espagnolet worden toegepast bij zowel beslag met as-maat 9 mm als as-maat 13 mm.

Ook is het mogelijk om een Roto anti-foutbediening op deze espagnolet te monteren.

Productomschrijving

De espagnolet vormt het centrale beslagonderdeel van een draai-kiepraam. Via de krukbediening worden alle gekoppelde beslagdelen bediend, waardoor het raam kan openen, sluiten, draaien en kiepen.

Deze uitvoering behoort tot de maatserie GR.1490 en is geschikt voor beslaghoogtes (FFH) van 1401 tot 1600 mm.

De espagnolet is voorzien van een vaste krukgathoogte van 563 mm. Dit betekent dat de positie van het krukgat een vast gegeven is en niet kan worden aangepast.

Wat betekent een vaste krukgathoogte?

Bij een espagnolet met vaste krukgathoogte bevindt het krukgat zich altijd op een vooraf vastgestelde positie.

Bij deze uitvoering bedraagt de krukgathoogte:

• KGH 563 mm

De positie van het krukgat kan hierbij niet worden gewijzigd.

Dit is anders dan bij een variabele espagnolet. Bij variabele espagnoletten kan de positie van het krukgat binnen bepaalde grenzen worden aangepast afhankelijk van de gekozen maatserie en beslaghoogte.

Een vaste krukgathoogte wordt toegepast wanneer de positie van de raamkruk vooraf vastligt en niet variabel hoeft te zijn.

Geschikt voor ROTO NT beslag

Deze uitvoering is specifiek ontwikkeld voor toepassing binnen het Roto NT beslagprogramma.

De GR.1490 met vaste krukgathoogte is uitsluitend geschikt voor Roto NT beslag en kan niet worden toegepast binnen het Roto NX beslagprogramma.

Aansluiting van beslagdelen

Deze espagnolet kan aan de boven- en onderzijde worden gekoppeld aan passende Roto NT beslagdelen om het beslag verder uit te bouwen afhankelijk van de beslaghoogte van het raam.

Indien aan de onderzijde van het beslag een verlenging of eindvergrendeling gewenst is, kan hiervoor een passende Roto NT hoekoverbrenger voor vaste krukgathoogte worden toegepast.
ROTO NT hoekoverbrenger voor vaste KGH espagnolet met V-nok | Kozijn Parts

Controleer altijd welke beslagopbouw aanwezig is voordat onderdelen worden besteld.

Voorzien van 2 verstelbare Roto E-sluitnokken

Deze uitvoering is voorzien van twee verstelbare Roto E-sluitnokken.

De E-sluitnokken kunnen worden versteld in:

• sluitdruk

Hierdoor kan de aandrukkracht van het raam op het kozijn worden aangepast voor een optimale sluiting.

In tegenstelling tot een Roto V-sluitnok kunnen E-sluitnokken niet in hoogte worden versteld.

Door de toepassing van twee sluitnokken wordt een betere drukverdeling over de hoogte van het raam gerealiseerd en ontstaat een extra sluitpunt ten opzichte van uitvoeringen met één sluitnok.

Verschil tussen E-, P- en V-sluitnokken

Roto E-sluitnok

• standaard sluitnok
• geen veiligheidssluitnok
• verstelbaar in sluitdruk
• niet verstelbaar in hoogte

Roto P-sluitnok

• veiligheidssluitnok
• verstelbaar in sluitdruk
• niet verstelbaar in hoogte

Roto V-sluitnok

• veiligheidssluitnok
• verstelbaar in sluitdruk
• verstelbaar in hoogte

De E-sluitnok is bedoeld als standaard sluitpunt en draagt niet bij aan de inbraakwerendheid zoals een P- of V-sluitnok dat wel doet.

Mogelijkheid voor anti-foutbediening

Deze espagnolet kan worden voorzien van een Roto anti-foutbediening.

Een anti-foutbediening voorkomt dat de raamkruk verkeerd wordt bediend wanneer het raam geopend staat. Hierdoor wordt voorkomen dat beslagonderdelen in een verkeerde stand terechtkomen, wat storingen of schade aan het draai-kiepbeslag kan veroorzaken.

Wanneer een anti-foutbediening gewenst is, bekijk dan ook het onderstaande passende artikel.
ROTO anti-foutbediening | Kozijn Parts

Universeel toepasbaar

Deze espagnolet is geschikt voor:

• linksdraaiende draai-kiepramen
• rechtsdraaiende draai-kiepramen
• houten profielen
• kunststof profielen
• as-maat 9 mm
• as-maat 13 mm

Veel Roto beslagonderdelen zijn universeel toepasbaar voor meerdere draairichtingen en as-maten. De verschillen tussen links en rechts of tussen as-maat 9 mm en 13 mm bevinden zich vaak in onderdelen zoals scharnieren, schaarlagers, hoeklagers en sluitplaten.

Wanneer heb je deze espagnolet nodig?

• wanneer de bestaande espagnolet defect of versleten is
• wanneer een vaste krukgathoogte van 563 mm noodzakelijk is
• wanneer een beslaghoogte tussen 1401 en 1600 mm aanwezig is
• bij renovatie van bestaand Roto NT beslag
• bij vervanging van een beschadigde espagnolet

Waarom kiezen voor deze ROTO GR.1490 espagnolet?

• origineel Roto onderdeel
• geschikt voor Roto NT beslag
• vaste krukgathoogte 563 mm
• geschikt voor beslaghoogtes 1401-1600 mm
• voorzien van 2 verstelbare E-sluitnokken
• sluitdruk verstelbaar
• betere drukverdeling over de hoogte van het raam
• extra sluitpunt ten opzichte van uitvoeringen met 1 sluitnok
• mogelijkheid voor montage van een anti-foutbediening
• geschikt voor links- en rechtsdraaiende toepassingen
• geschikt voor as-maat 9 mm en 13 mm
• geschikt voor houten en kunststof profielen
• duurzame en slijtvaste kwaliteit

Specificaties

• Merk: Roto
• Serie: NT
• Product: espagnolet
• Maatserie: GR.1490
• Beslaghoogte (FFH): 1401-1600 mm
• Krukgathoogte (KGH): 563 mm vast
• Sluitnokken: 2 verstelbare Roto E-sluitnokken
• Type sluitnok: standaard sluitnok
• Verstelling sluitnok: sluitdruk
• Anti-foutbediening mogelijk: ja
• Geschikt voor: Roto NT beslag
• As-maat: 9 mm en 13 mm
• Draairichting: links en rechts toepasbaar
• Profielmateriaal: hout en kunststof

Veelgestelde vragen

Is deze espagnolet geschikt voor Roto NX beslag?

Nee. Deze uitvoering is uitsluitend geschikt voor Roto NT beslag.

Wat betekent vaste KGH 563 mm?

De krukgathoogte bevindt zich altijd op 563 mm vanaf het referentiepunt van de espagnolet en kan niet worden aangepast.

Is deze espagnolet voorzien van veiligheidssluitnokken?

Nee. Deze uitvoering is voorzien van twee Roto E-sluitnokken. Dit zijn standaard sluitnokken en geen veiligheidssluitnokken.

Kan een anti-foutbediening worden gemonteerd?

Ja. Deze espagnolet kan worden voorzien van een passende Roto anti-foutbediening.

Wat is het voordeel van twee E-sluitnokken?

Door de toepassing van twee sluitnokken ontstaat een betere drukverdeling over de hoogte van het raam en wordt een extra sluitpunt gerealiseerd.

Is deze geschikt voor links en rechts draaiende ramen?

Ja. Deze uitvoering is universeel toepasbaar voor zowel links- als rechtsdraaiende houten en kunststof draai-kiepramen.
