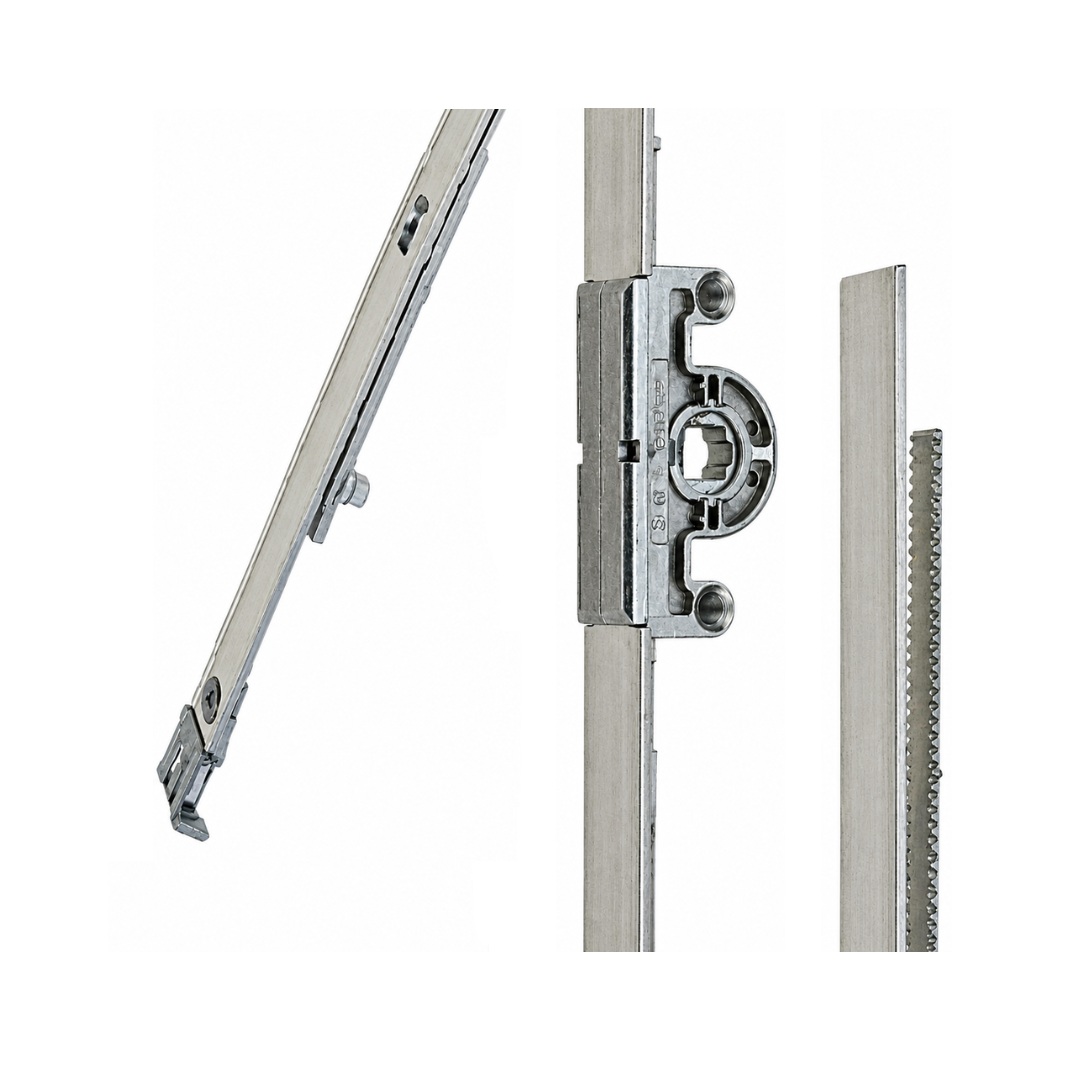

ROTO NT espagnolet GR.690 FFH 601-800mm vaste KGH 263mm voor houten en kunststof draai-kiepramen
De ROTO NT espagnolet GR.690 is een origineel beslagonderdeel voor Roto NT draai-kiepbeslag. Deze espagnolet is geschikt voor beslaghoogtes (FFH) van 601 tot 800 mm en is voorzien van een vaste krukgathoogte (KGH) van 263 mm.
Deze uitvoering is geschikt voor zowel links- als rechtsdraaiende houten en kunststof draai-kiepramen en kan worden toegepast bij zowel beslag met as-maat 9 mm als as-maat 13 mm.
In tegenstelling tot de kleinere ROTO GR.460 en GR.600 uitvoeringen is deze espagnolet niet voorzien van een geïntegreerde hoekoverbrenger aan de onderzijde.
Productomschrijving
De espagnolet vormt het centrale beslagonderdeel van een draai-kiepraam. Via de krukbediening worden alle gekoppelde beslagdelen bediend, waardoor het raam kan openen, sluiten, draaien en kiepen.
Deze uitvoering behoort tot de maatserie GR.690 en is geschikt voor beslaghoogtes (FFH) van 601 tot 800 mm.
De espagnolet is voorzien van een vaste krukgathoogte van 263 mm. Dit betekent dat de positie van het krukgat een vast gegeven is en niet kan worden aangepast.
Wat betekent een vaste krukgathoogte?
Bij een espagnolet met vaste krukgathoogte bevindt het krukgat zich altijd op een vooraf vastgestelde positie.
Bij deze uitvoering bedraagt de krukgathoogte:
- KGH 263 mm
De positie van het krukgat kan hierbij niet worden gewijzigd.
Dit is anders dan bij een variabele espagnolet. Bij variabele espagnoletten kan de positie van het krukgat binnen bepaalde grenzen worden aangepast afhankelijk van de gekozen maatserie en beslaghoogte.
Geschikt voor ROTO NT beslag
Deze uitvoering is specifiek ontwikkeld voor toepassing binnen het Roto NT beslagprogramma.
De GR.690 met vaste krukgathoogte is uitsluitend geschikt voor Roto NT beslag en kan niet worden toegepast binnen het Roto NX beslagprogramma.
Geen geïntegreerde hoekoverbrenger
In tegenstelling tot de ROTO GR.460 en GR.600 is deze espagnolet niet voorzien van een geïntegreerde hoekoverbrenger aan de onderzijde.
Wanneer het beslag aan de onderzijde van de sluitzijde moet worden doorgezet of voorzien van een eindvergrendeling, dient een aparte hoekoverbrenger te worden toegepast.
Voor deze uitvoering kan de volgende hoekoverbrenger worden aangesloten:
- ROTO NT hoekoverbrenger voor vaste krukgathoogte (KGH)
ROTO NT hoekoverbrenger voor vaste KGH espagnolet met V-nok | Kozijn Parts
Deze hoekoverbrenger wordt niet standaard meegeleverd en dient afzonderlijk te worden besteld.
Controleer daarom vooraf of een hoekoverbrenger benodigd is voor de betreffende toepassing.
Geen sluitnokken aanwezig
Deze uitvoering is niet voorzien van sluitnokken.
De espagnolet beschikt dus niet over geïntegreerde P-, V- of E-sluitnokken zoals bij sommige andere uitvoeringen binnen het Roto beslagprogramma.
Hierdoor is deze espagnolet uitsluitend bedoeld voor de centrale bediening van het beslag en dienen eventuele aanvullende sluitpunten via gekoppelde beslagdelen te worden gerealiseerd.
Mogelijkheid voor anti-foutbediening
Ondanks het ontbreken van sluitnokken kan deze espagnolet wel worden voorzien van een Roto anti-foutbediening.
Een anti-foutbediening voorkomt dat de raamkruk onjuist wordt bediend wanneer het raam geopend staat. Hierdoor wordt voorkomen dat beslagonderdelen in een verkeerde stand terechtkomen, wat schade of storingen aan het draai-kiepbeslag kan voorkomen.
Wanneer een anti-foutbediening gewenst is, bekijk dan ook het hieronder vermelde passende artikel.
ROTO anti-foutbediening | Kozijn Parts
Universeel toepasbaar
Deze espagnolet is geschikt voor:
- linksdraaiende draai-kiepramen
- rechtsdraaiende draai-kiepramen
- houten profielen
- kunststof profielen
- as-maat 9 mm
- as-maat 13 mm
Veel Roto beslagonderdelen zijn universeel toepasbaar voor meerdere draairichtingen en as-maten. De verschillen tussen links en rechts of tussen as-maat 9 mm en 13 mm bevinden zich vaak in onderdelen zoals scharnieren, schaarlagers, hoeklagers en sluitplaten.
Wanneer heb je deze espagnolet nodig?
- wanneer de bestaande espagnolet defect of versleten is
- wanneer een vaste krukgathoogte van 263 mm noodzakelijk is
- wanneer een beslaghoogte tussen 601 en 800 mm aanwezig is
- bij renovatie van bestaand Roto NT beslag
- bij vervanging van een beschadigde espagnolet
Waarom kiezen voor deze ROTO GR.690 espagnolet?
- origineel Roto onderdeel
- geschikt voor Roto NT beslag
- vaste krukgathoogte 263 mm
- geschikt voor beslaghoogtes 601-800 mm
- geschikt voor links- en rechtsdraaiende toepassingen
- geschikt voor as-maat 9 mm en 13 mm
- geschikt voor houten en kunststof profielen
- voorbereid voor aansluiting van een Roto NT hoekoverbrenger voor vaste KGH
- mogelijkheid voor montage van een anti-foutbediening
- duurzame en slijtvaste kwaliteit
Specificaties
- Merk: Roto
- Serie: NT
- Product: espagnolet
- Maatserie: GR.690
- Beslaghoogte (FFH): 601-800 mm
- Krukgathoogte (KGH): 263 mm vast
- Sluitnokken: geen
- Geïntegreerde hoekoverbrenger: nee
- Losse hoekoverbrenger benodigd: ja, indien kiepfunctie, verlenging of eindvergrendeling aan de onderzijde gewenst is
- Passende hoekoverbrenger: ROTO NT hoekoverbrenger voor vaste KGH
- Anti-foutbediening mogelijk: ja
- Geschikt voor: Roto NT beslag
- As-maat: 9 mm en 13 mm
- Draairichting: links en rechts toepasbaar
- Profielmateriaal: hout en kunststof
Veelgestelde vragen
Is deze espagnolet geschikt voor Roto NX beslag?
Nee. Deze uitvoering is uitsluitend geschikt voor Roto NT beslag.
Heeft deze espagnolet een geïntegreerde hoekoverbrenger?
Nee. In tegenstelling tot de GR.460 en GR.600 dient bij deze uitvoering een losse Roto NT hoekoverbrenger voor vaste krukgathoogte te worden toegepast indien verlenging van het beslag aan de onderzijde nodig is.
Zijn er sluitnokken aanwezig?
Nee. Deze uitvoering is niet voorzien van P-, V- of E-sluitnokken.
Kan een anti-foutbediening worden gemonteerd?
Ja. Deze espagnolet kan worden voorzien van een passende Roto anti-foutbediening.
Wat betekent vaste KGH 263 mm?
De krukgathoogte bevindt zich altijd op 263 mm vanaf het referentiepunt van de espagnolet en kan niet worden aangepast.
Is deze geschikt voor links en rechts draaiende ramen?
Ja. Deze uitvoering is universeel toepasbaar voor zowel links- als rechtsdraaiende houten en kunststof draai-kiepramen.
