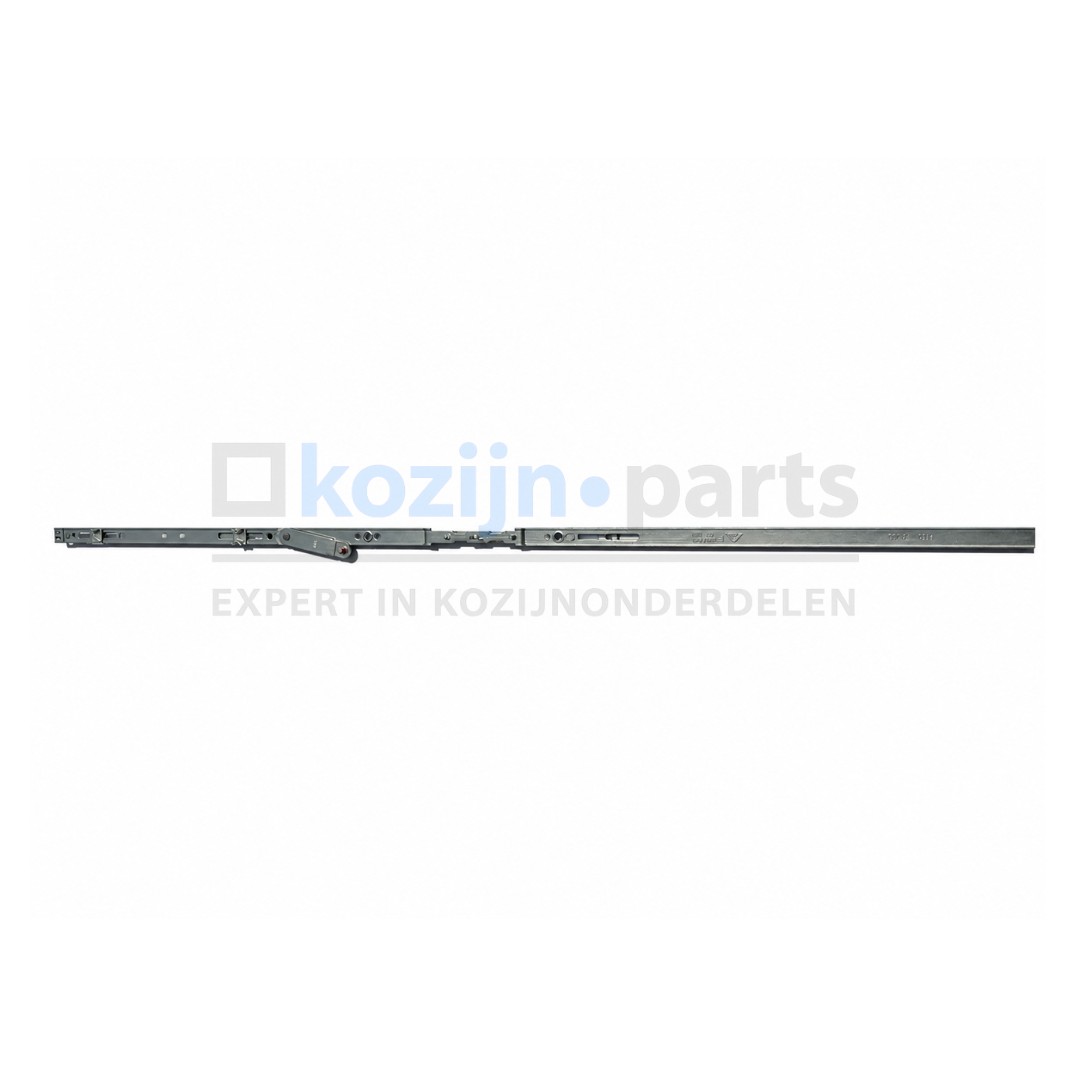

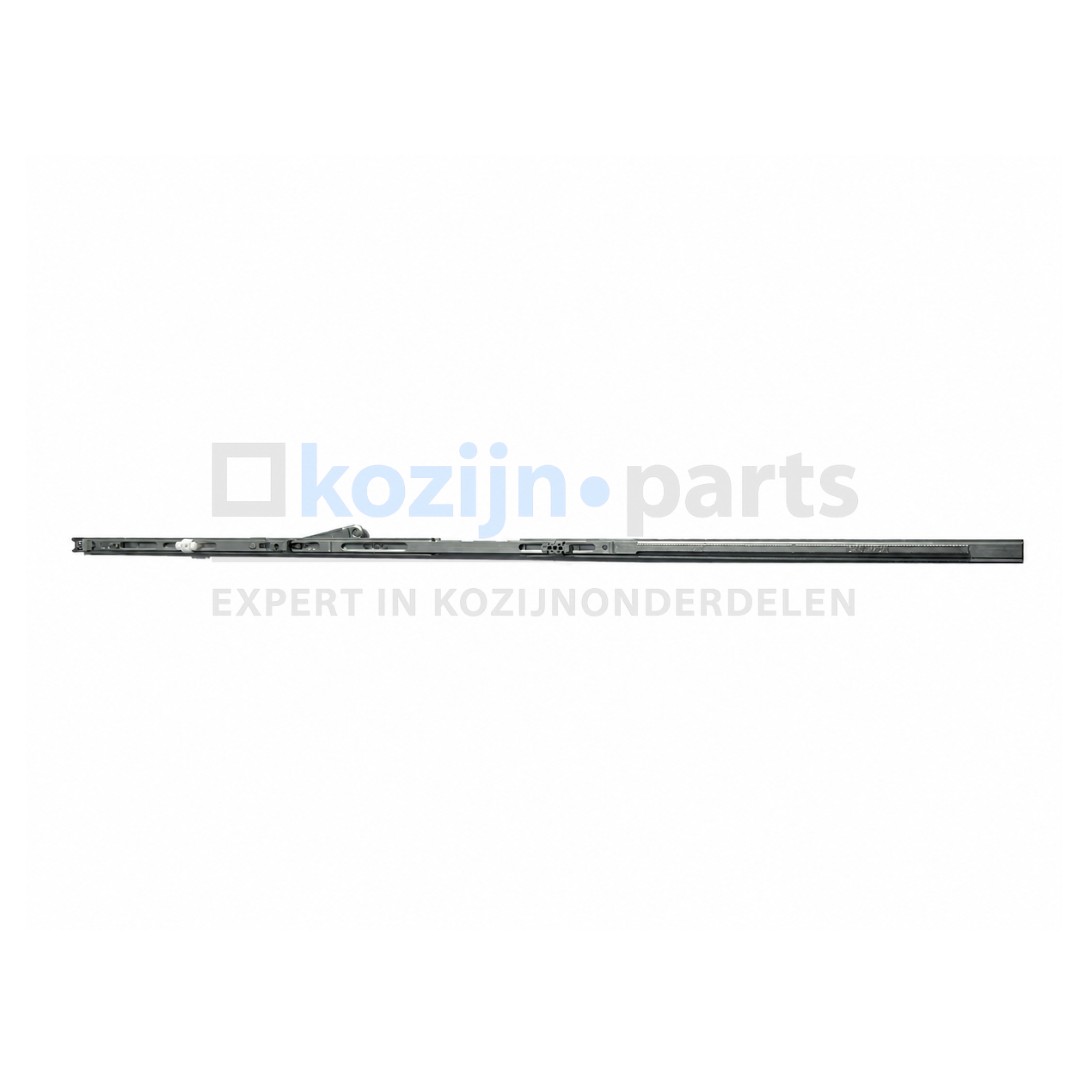

Roto NX schaargeleider 500/890 FFB 801-1000mm voor houten en kunststof draai-kiepramen en deuren
De Roto NX schaargeleider 500/890 is een origineel onderdeel uit het Roto NX draai-kiepbeslagprogramma en wordt toegepast als schaargeleider, ook wel schaarvergrendeling genoemd. Dit onderdeel vormt de verbinding tussen de schaararm en het overige beslag aan de bovenzijde van het draai-kiepraam of de draai-kiepdeur.
Deze schaargeleider is geschikt voor houten en kunststof draai-kiepramen en deuren met een beslagbreedte (FFB) van 801 tot 1000 mm.
De Roto NX schaargeleider 500/890 is geschikt voor zowel links- als rechtsdraaiende toepassingen en kan worden gecombineerd met zowel Roto NX T schaararmen als Roto NX P schaararmen in lengteserie 500.
Deze uitvoering is niet voorzien van een verstelbare Roto E-sluitnok en wordt toegepast wanneer er geen extra sluitpunt in de schaargeleider benodigd is.
Productomschrijving
De Roto NX schaargeleider 500/890 wordt toegepast aan de bovenzijde van houten en kunststof draai-kiepramen en deuren voorzien van Roto NX beslag.
Deze schaargeleider zorgt voor een correcte geleiding en vergrendeling van de schaararm tijdens het openen, sluiten en kiepen van het raam of de deur.
De uitvoering 500/890 is geschikt voor beslagbreedtes (FFB) van 801 tot 1000 mm en wordt gecombineerd met schaararmen uit de 500-serie.
Deze schaargeleider kan onder andere worden toegepast in combinatie met:
- Roto NX T schaararmen serie 500
- Roto NX P schaararmen serie 500
Daarnaast is deze uitvoering geschikt voor zowel as-maat 9 mm als as-maat 13 mm schaararmen.
De voorplaatbreedte bedraagt 16 mm, waardoor deze schaargeleider geschikt is voor beslagbanen van 16 mm. Hierdoor is het onderdeel eenvoudig toepasbaar in veel houten en kunststof raam- en deurprofielen.
Doordat deze uitvoering geen verstelbare E-sluitnok heeft, wordt deze toegepast in situaties waarbij geen extra sluitpunt aan de bovenzijde van het raam of de deur noodzakelijk is.
Belangrijk verschil tussen Roto NX en Roto NT
Let goed op dat Roto NX T beslag deels niet uitwisselbaar is met het oudere Roto NT E5 beslag.
Hoewel veel onderdelen sterk op elkaar lijken, verschillen de aansluitingen en afmetingen waardoor NX en NT onderdelen deels niet gecombineerd kunnen worden.
Controleer daarom altijd zorgvuldig welk type beslag aanwezig is voordat u een vervangend onderdeel bestelt.
Roto NX beslag werd vanaf circa 2018 geïntroduceerd en is de opvolger van het Roto NT beslagprogramma.
Mocht er twijfel zijn of het NX of NT beslag is. Dan staan onderstaand enkele passende onderdelen voor het Roto NX beslagprogramma om het vervolgens wel aan te kunnen sluiten op eventuele NT of NX beslagdelen.
Bekijk hieronder passende Roto schaararmen voor NX T houten profielen in AS-maat 9mm.
ROTO NX T schaararm 4+12/18-9, FFB 801-1400, 500, DIN R | Kozijn Parts
ROTO NX T schaararm 4+12/18-9, FFB 801-1400, 500, DIN L | Kozijn Parts
Bekijk hieronder de passende Roto NX/NT schaarlager pen.
ROTO NT/NX schaarlager stift/pen 4+12 | Kozijn Parts
Bekijk hieronder de passende Roto NX T schaarspeun voor houten profielen.
ROTO NX T schaarspeun T12, flens 18, AS 9/13, 130kg | Kozijn Parts
Bekijk hieronder ook het Roto NX/NT koppelplaatje/verbindingsplaatje om de schaargeleider te borgen met de hoekoverbrenger aan de bovenkant van de sluitzijde.
ROTO koppelplaatje/verbindingsplaatje | Kozijn Parts
- Bekijk ook onderstaande hoekoverbrengers voor bovenzijde hangkant en bovenzijde sluitkant om het beslag aan de bovenzijde inclusief hoeken te vernieuwen
ROTO NX/NT schaar hoekoverbrenger standaard met V-nok | Kozijn Parts
ROTO NX/NT standaard hoekoverbrenger met V-nok | Kozijn Parts
Op maat maken van de schaargeleider
Deze schaargeleider wordt geleverd als basislengte en dient tijdens montage zelf op maat te worden gemaakt.
Daarom wordt per uitvoering aangegeven voor welke minimale en maximale beslagbreedte de schaargeleider geschikt is.
Controleer vooraf altijd de beslagbreedte van het raam of de deur zodat de juiste maatcategorie wordt gekozen.
Belangrijk bij montage
Bij montage dienen alle beslagdelen zich in dezelfde stand te bevinden.
Controleer daarom vooraf of:
- alle beslagdelen in gesloten stand staan
- alle beslagdelen in neutrale stand staan
- alle beslagdelen in kiepstand staan
Ook de nieuwe schaargeleider dient in exact dezelfde stand te staan als de overige beslagdelen voordat deze wordt gemonteerd.
(Wij adviseren zelf in neutrale stand op maat te maken/te monteren, vaak worden nieuwe draai-kiepbeslagdelen ook in de borgstand in neutrale positie geleverd.)
Hierna kan de schaargeleider op maat worden gemaakt en correct worden aangesloten op het bestaande beslag.
Bekijk bij twijfel tussen NX en NT beslag ook de aanbevolen bovenstaande aanvullende onderdelen om de bovenzijde van het beslag compleet te maken, zoals de passende schaararm, schaarlager en schaarlagerpen.
Wanneer heb je deze schaargeleider nodig?
- wanneer de bestaande schaargeleider defect is
- wanneer het raam niet goed meer kiept
- bij slijtage van het draai-kiepbeslag
- wanneer de schaararm niet meer correct functioneert
- bij renovatie of onderhoud van Roto NX beslag
Waarom kiezen voor deze Roto NX schaargeleider?
- origineel Roto onderdeel
- geschikt voor houten en kunststof draai-kiepramen en deuren
- geschikt voor links- en rechtsdraaiende toepassingen
- combineerbaar met NX T schaararmen serie 500
- combineerbaar met NX P schaararmen serie 500
- zonder verstelbare E-sluitnok
- geschikt voor as-maat 9 mm
- geschikt voor as-maat 13 mm
- voor beslagbreedtes 801-1000 mm
- voorplaatbreedte 16 mm
- geschikt voor beslagbaan 16 mm
- duurzame en slijtvaste kwaliteit
- eenvoudige aansluiting op Roto NX beslag
Hoe herken je dit probleem?
- raam kiept niet goed
- schaararm loopt vast
- bovenzijde van het beslag functioneert niet correct
- slijtage aan de schaargeleider
- beschadigde schaarvergrendeling
- vervanging van bestaand NX beslag noodzakelijk
Voordelen
- soepele werking van het draai-kiepraam
- originele Roto kwaliteit
- geschikt voor meerdere schaararmtypes
- links en rechts toepasbaar
- geschikt voor houten en kunststof profielen
- eenvoudig op maat te maken
- lange levensduur
Specificaties
- Merk: Roto
- Serie: NX
- Product: schaargeleider / schaarvergrendeling

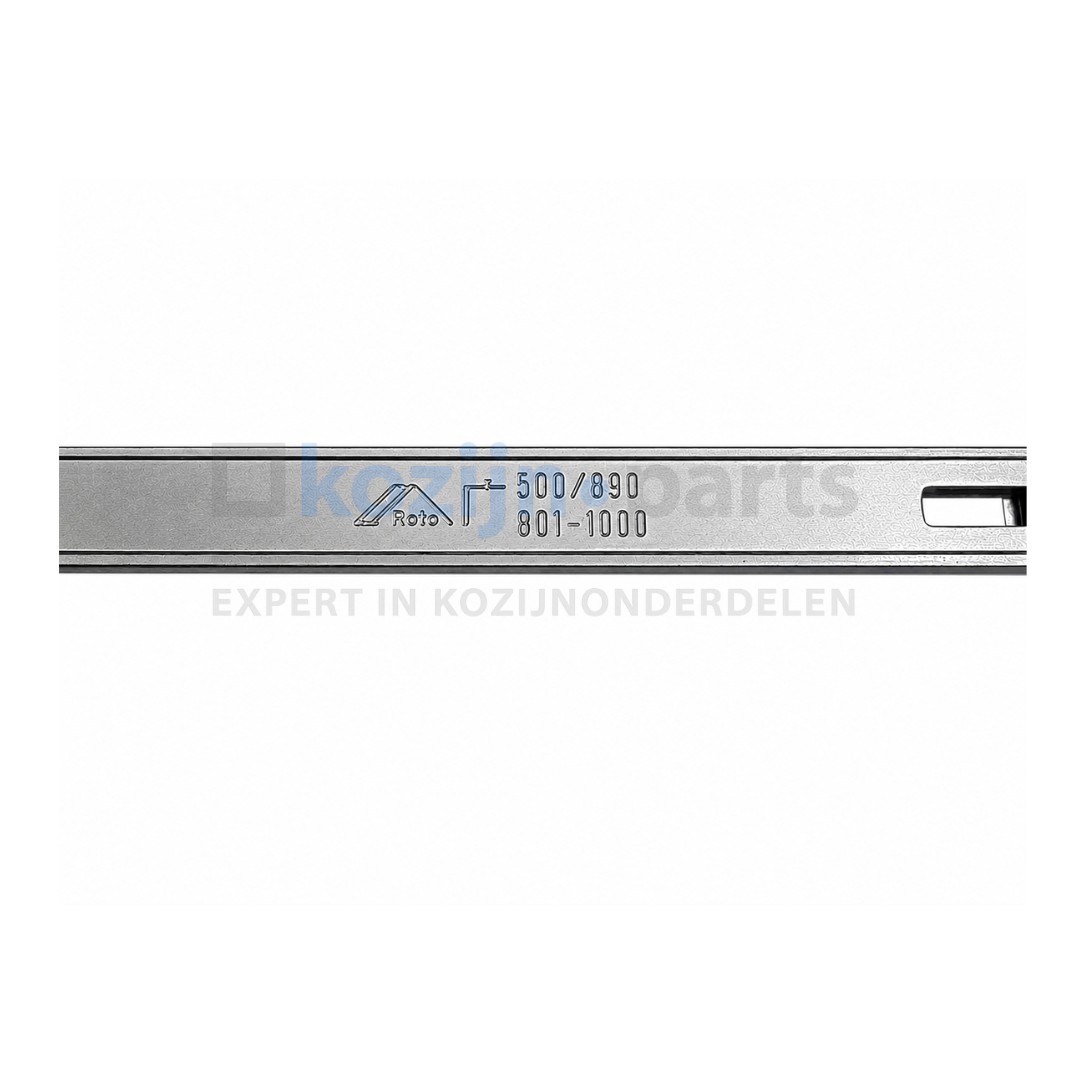

- Type: 500/890
- Geschikt voor: Roto NX beslag
- Beslagbreedte (FFB): 801-1000 mm
- Voorplaatbreedte: 16 mm
- Beslagbaan: 16 mm
- Toepassing: houten en kunststof draai-kiepramen en deuren
- Draairichting: links en rechts toepasbaar
- Geschikt voor schaararmen: NX T serie 500
- Geschikt voor schaararmen: NX P serie 500
- Geschikt voor as-maat: 9 mm
- Geschikt voor as-maat: 13 mm
- Sluitnokken: geen
Veelgestelde vragen
Met welke schaararmen kan deze schaargeleider worden gecombineerd?
Deze uitvoering is geschikt voor Roto NX T en Roto NX P schaararmen uit de 500-serie.
Is deze schaargeleider geschikt voor links en rechts draaiende ramen?
Ja, deze schaargeleider is universeel toepasbaar voor zowel links- als rechtsdraaiende draai-kiepramen en deuren.
Kan ik deze combineren met Roto NT beslag?
Ja en Nee, Roto NX T en Roto NT E5 onderdelen zijn deels niet onderling uitwisselbaar. Door bovenstaande benodigde artikelen mee te bestellen kan het vervolgens worden aangesloten op NT beslag.
Moet deze schaargeleider op maat worden gemaakt?
Ja, de schaargeleider dient tijdens montage op maat gemaakt te worden binnen de aangegeven beslagbreedte.
Voor welke beslagbreedte is deze uitvoering geschikt?
Deze uitvoering is geschikt voor beslagbreedtes (FFB) van 801 tot 1000 mm.
