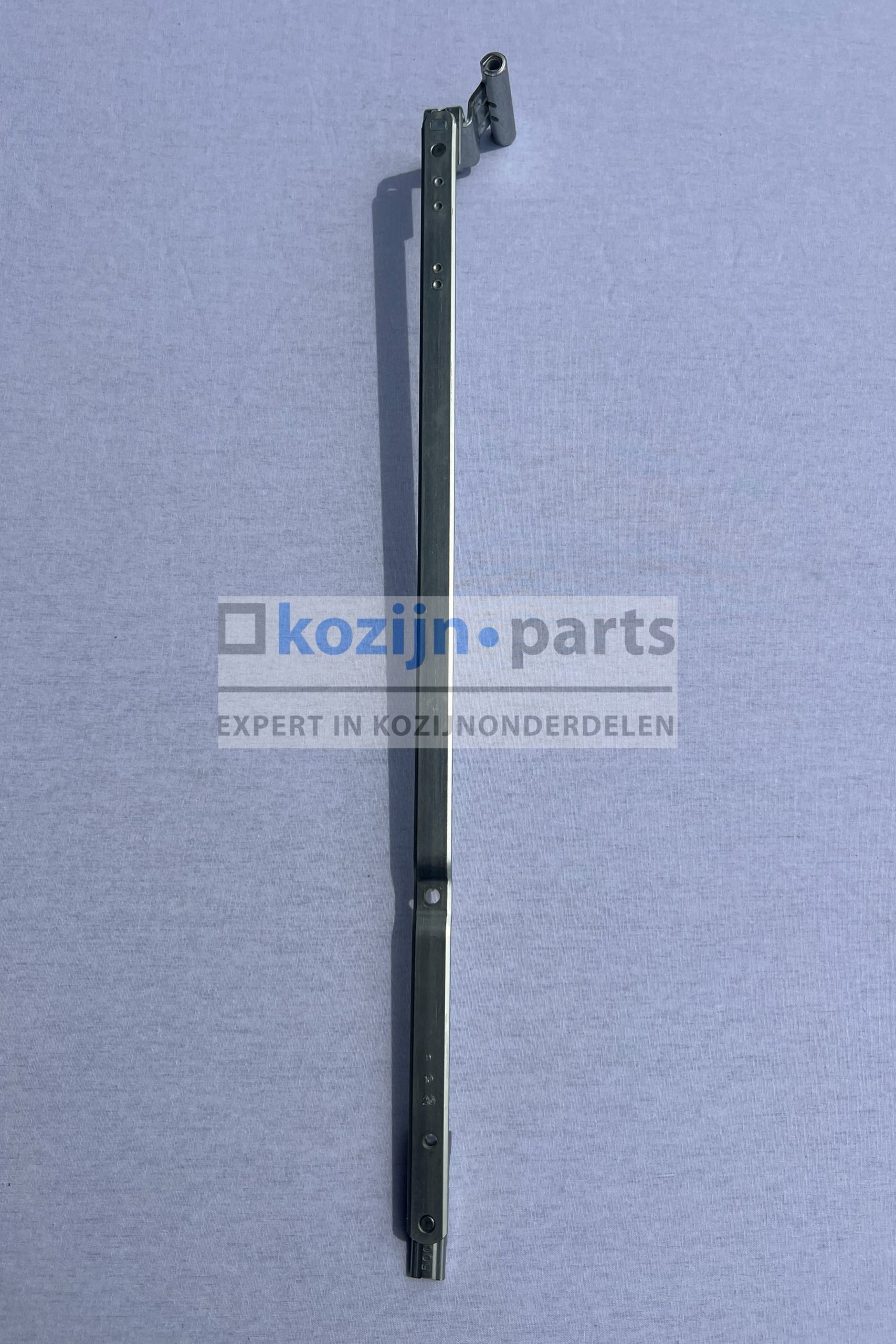

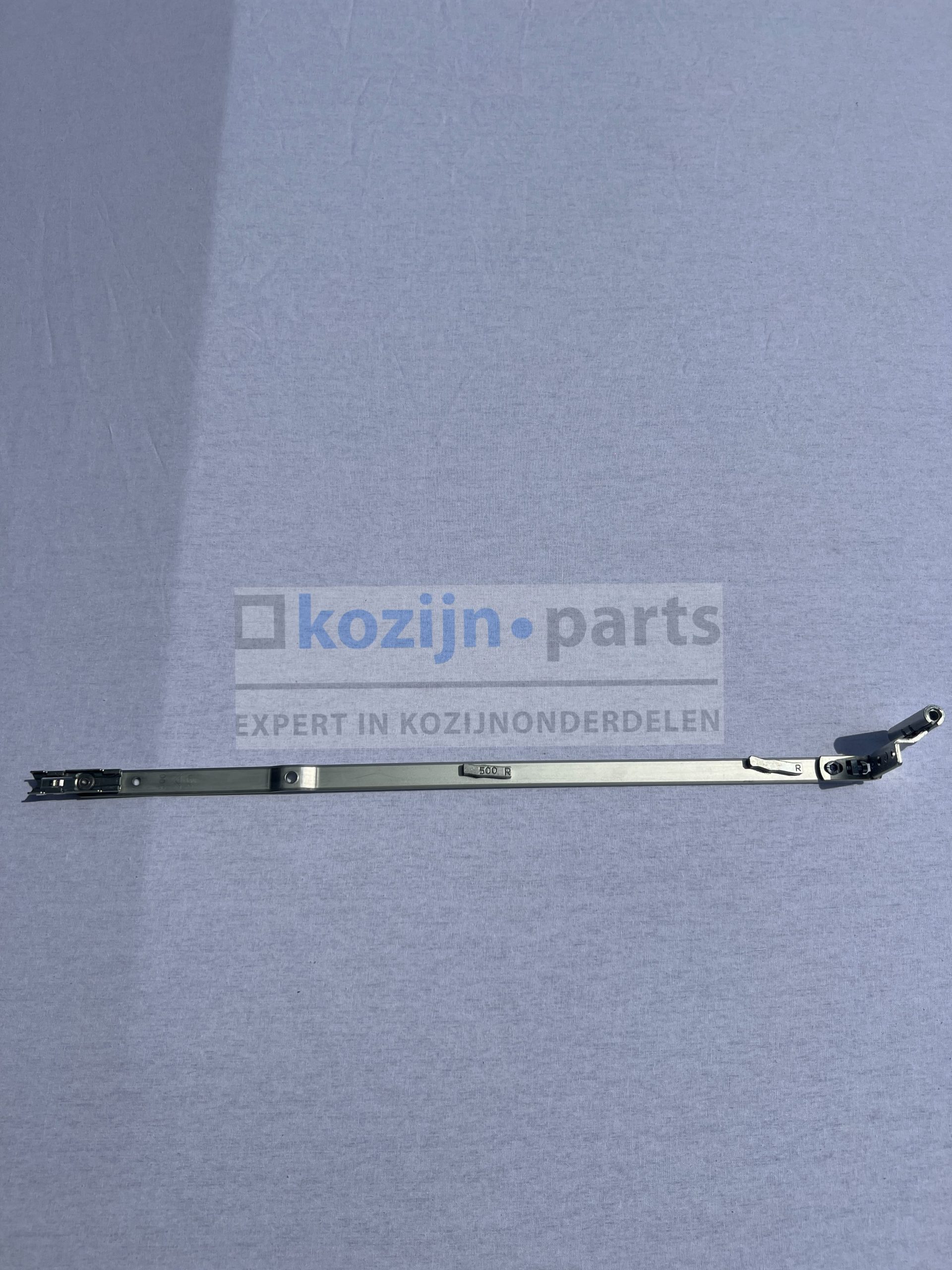

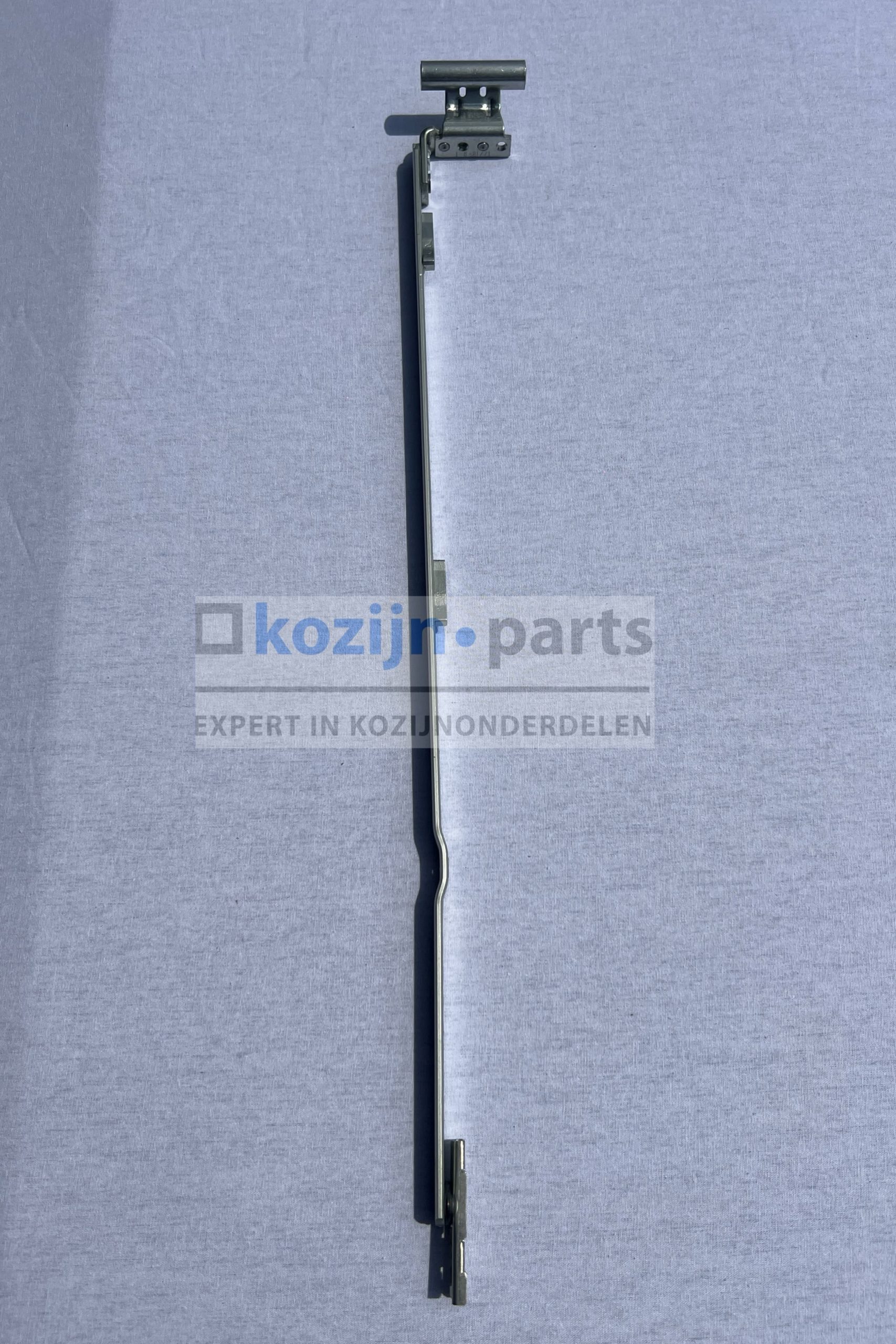

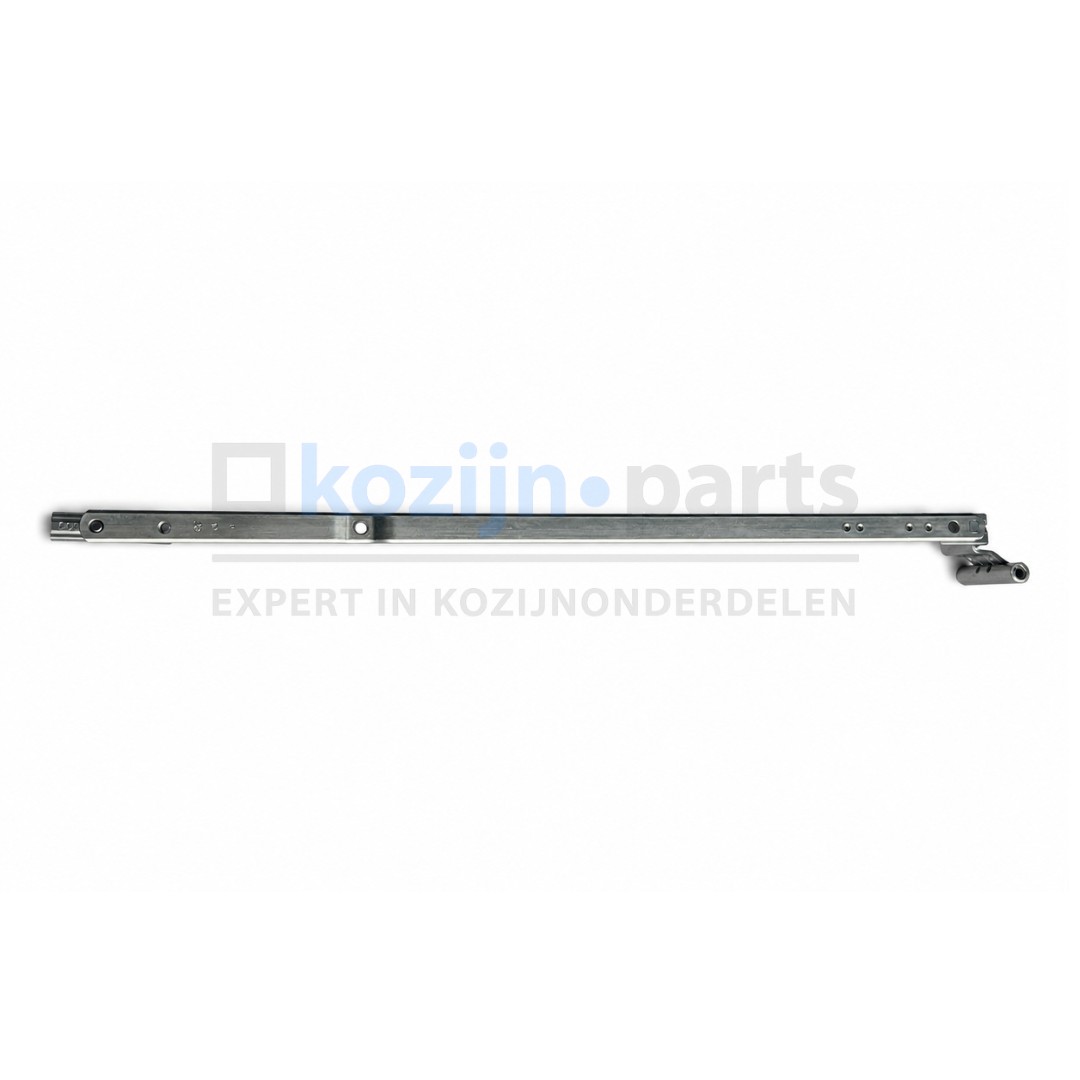

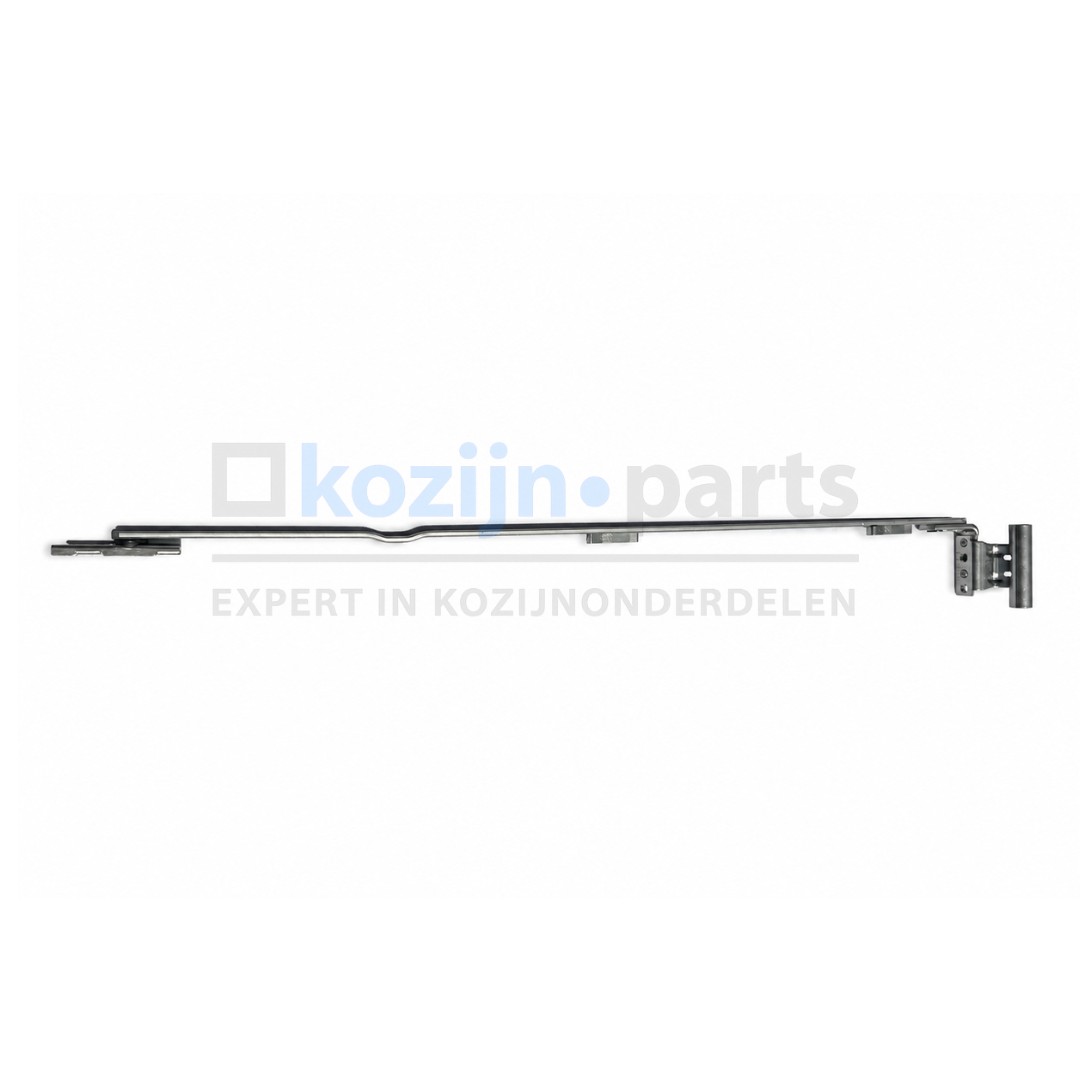

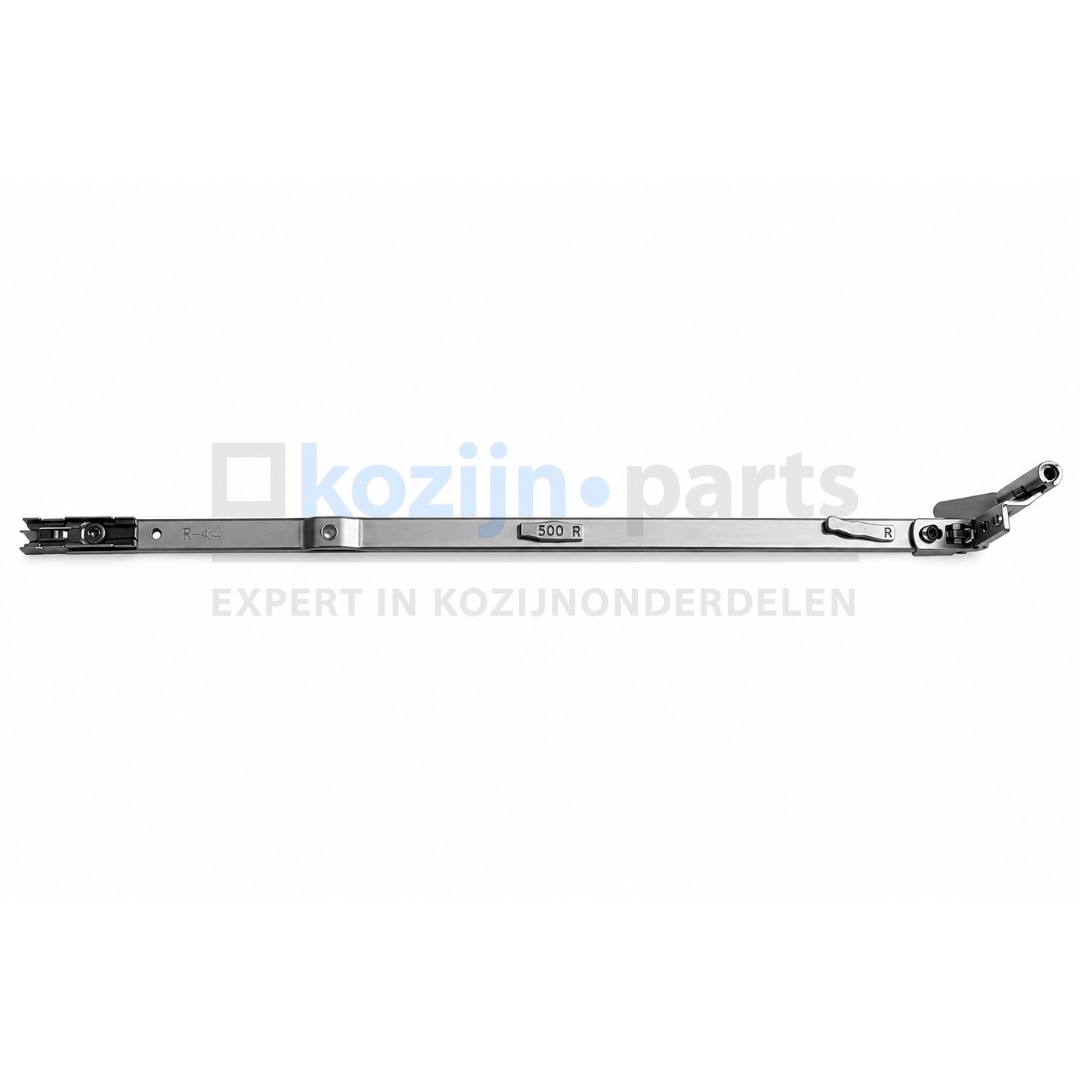

ROTO NX T schaararm 4+12/18-9, FFB 801-1400, 500, DIN R

Roto NX T schaararm 4+12/18-9 FFB 801-1400mm 500 DIN rechts voor houten draai-kiepramen

De Roto NX T schaararm 4+12/18-9 FFB 801-1400mm 500 DIN rechts is een origineel beslagonderdeel voor Roto NX draai-kiepbeslag in houten draai-kiepramen. Deze schaararm is geschikt voor rechtsdraaiende draai-kiepramen, bekeken van binnenuit.

De schaararm is geschikt voor houten draai-kiepramen met een flensbreedte van 18 mm, ook wel opdekmaat of flensmaat genoemd, en is uitgevoerd voor een as-maat van 9 mm.

Deze uitvoering behoort tot het Roto NX T beslagprogramma dat sinds ongeveer 2018 op de markt is geïntroduceerd.

Productomschrijving

De Roto NX T schaararm is speciaal ontwikkeld voor houten draai-kiepramen voorzien van Roto NX draai-kiepbeslag.

Deze schaararm zorgt voor een soepele en betrouwbare werking van het draai-kiepmechanisme van het raam.

De uitvoering is geschikt voor rechtsdraaiende houten draai-kiepramen. De draairichting wordt hierbij bepaald van binnenuit gezien.

Deze schaararm is geschikt voor draai-kiepramen met een flensbreedte van 18 mm. Deze maat wordt ook wel de opdekmaat of flensmaat genoemd.

Daarnaast is deze uitvoering geschikt voor een as-maat van 9 mm.

De schaararm is geschikt voor raamhoogtes FFB 801-1400 mm.

Belangrijk verschil tussen Roto NX T en Roto NT E5

Let goed op dat het oudere type Roto NT E5 beslag sterk lijkt op het nieuwere Roto NX T beslag.

Ondanks dat de schaararmen van Roto NX T en Roto NT E5 visueel sterk op elkaar lijken, zijn deze onderdelen niet uitwisselbaar en passen ze niet op elkaar.

Controleer daarom altijd goed welk type beslag aanwezig is voordat u een onderdeel bestelt.

Roto NX beslag, waaronder het type NX T, is pas sinds ongeveer 2018 op de markt geïntroduceerd.

Mocht u toch het oudere type Roto NT E5 nodig hebben, bekijk dan de onderstaande link.
ROTO NT E5 schaararm 4+12/18-9, FFB 801-1400, 500, DIN R | Kozijn Parts

Bij twijfel adviseren wij om zekerheidshalve ook de onderstaande bijpassende onderdelen voor het NX T beslag mee te bestellen:

• NX schaargeleider / schaarvergrendeling (let goed op de beslagmaatbreedte (FFB) van raam/deur, de schaargeleider dient zelf op maat te worden gemaakt)
  ROTO NX schaargeleider 500/890, FFB 801-1000, 1x E | Kozijn Parts
  ROTO NX schaargeleider 500/1090, FFB 1001-1200, 1x E | Kozijn Parts
  ROTO NX schaargeleider 500/1290, FFB 1201-1400, 1x E | Kozijn Parts
• schaarlagerpen
  ROTO NT/NX schaarlager stift/pen 4+12 | Kozijn Parts
• schaarlager
  ROTO NX T schaarspeun T12, flens 18, AS 9/13, 130kg | Kozijn Parts
• Koppelplaatje (om de nieuwe schaargeleider te borgen met de hoekoverbrenger aan de sluitzijde)
  ROTO koppelplaatje/verbindingsplaatje | Kozijn Parts

mee te bestellen. Hiermee kan het nieuwe NX beslag correct aangesloten worden op eventueel aanwezig ouder NT beslag.

Bij vervanging van de complete bovenzijde van het beslag inclusief de hoekstukken aan de hang- en sluitzijde zijn de volgende artikelen noodzakelijk:
ROTO NX/NT standaard hoekoverbrenger met V-nok | Kozijn Parts
ROTO NX/NT schaar hoekoverbrenger standaard met V-nok | Kozijn Parts

Wanneer heb je deze schaararm nodig?

• wanneer het draai-kiepraam niet goed opent of sluit
• bij beschadigde of versleten schaararmen
• wanneer het beslag stroef functioneert
• bij vervanging van defect Roto NX beslag
• bij renovatie of onderhoud van houten draai-kiepramen

Waarom kiezen voor deze Roto NX T schaararm?

• origineel Roto onderdeel
• geschikt voor Roto NX T beslag
• geschikt voor rechtsdraaiende houten draai-kiepramen
• geschikt voor flensmaat 18 mm
• geschikt voor as-maat 9 mm
• voor FFB 801-1400 mm
• soepele en betrouwbare werking
• duurzame en slijtvaste kwaliteit
• lange levensduur

Hoe herken je dit probleem?

• raam kiept of draait niet goed
• beslag loopt zwaar
• schaararm is verbogen of beschadigd
• speling in het draai-kiepmechanisme
• raam sluit niet goed af

Voordelen

• betrouwbare werking van het draai-kiepraam
• soepele bediening
• originele Roto kwaliteit
• lange levensduur
• eenvoudige vervanging

Specificaties

• Merk: Roto
• Serie: NX T
• Product: schaararm
• Draairichting: DIN rechts
• Toepassing: houten draai-kiepramen
• Geschikt voor: Roto NX draai-kiepbeslag
• FFB maat: 801-1400 mm
• Flensmaat / opdekmaat: 18 mm
• As-maat: 9 mm
• Type aanduiding: 4+12/18-9
• Uitvoering: rechtsdraaiend

Veelgestelde vragen

Voor welk beslag is deze schaararm geschikt?
Deze schaararm is geschikt voor Roto NX T draai-kiepbeslag.

Is deze schaararm geschikt voor Roto NT E5 beslag?
Nee, ondanks de gelijkenis zijn NX T en NT E5 onderdelen deels niet uitwisselbaar.

Wat betekent DIN rechts?
DIN rechts betekent dat het raam rechtsdraaiend is, bekeken van binnenuit.

Wat betekent flensmaat 18 mm?
Dit is de breedte van de flens van het houten draai-kiepraam, ook wel opdekmaat genoemd.
