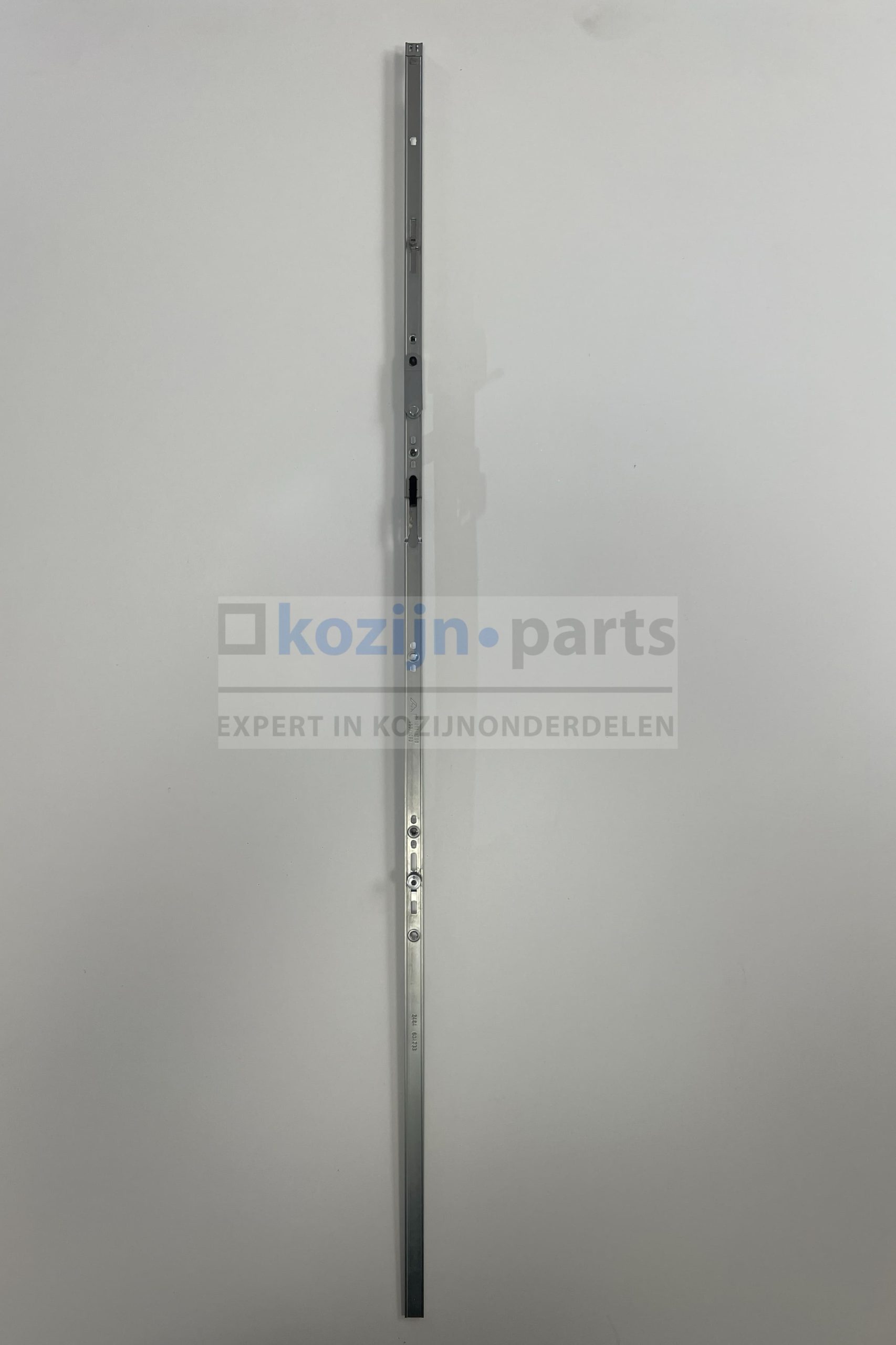

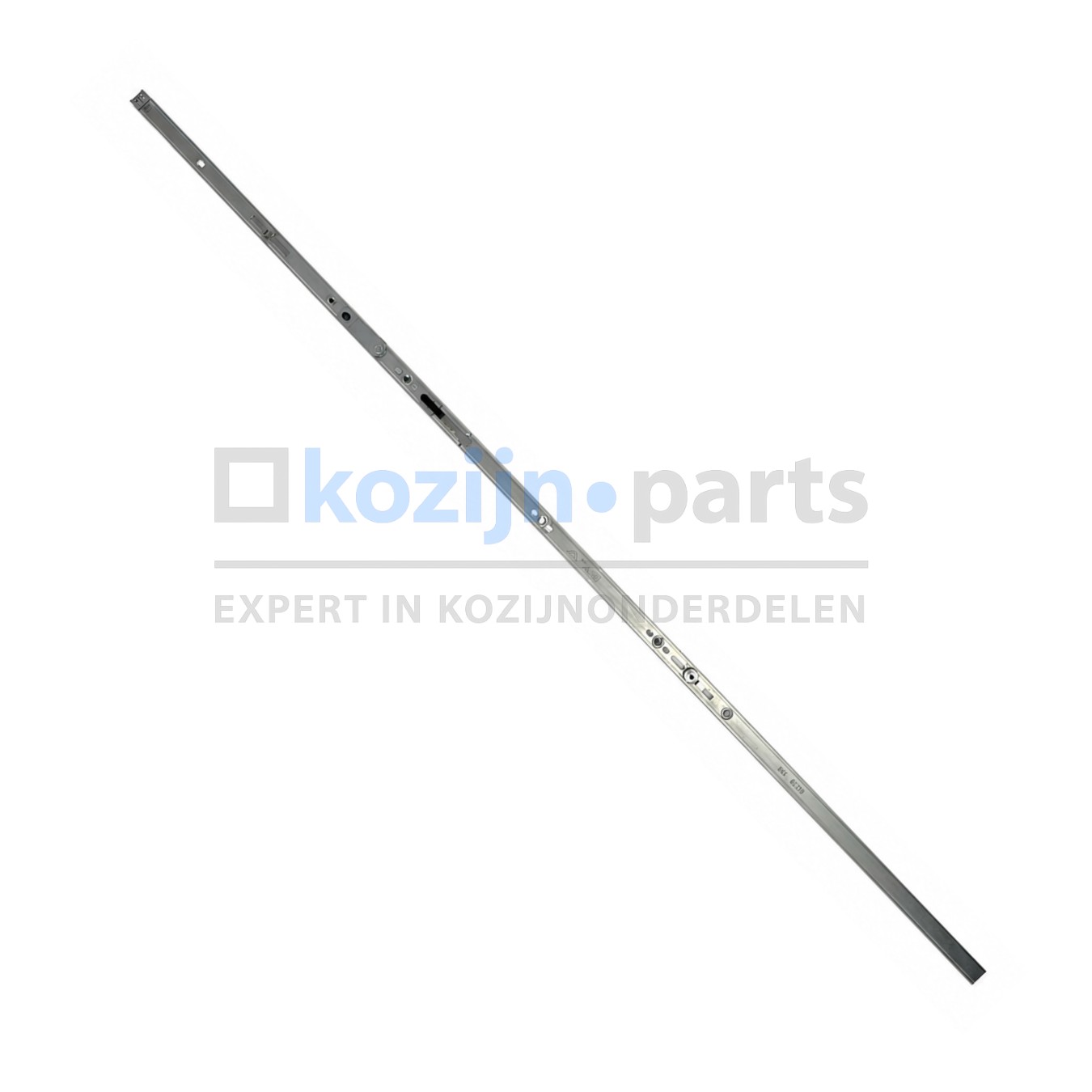

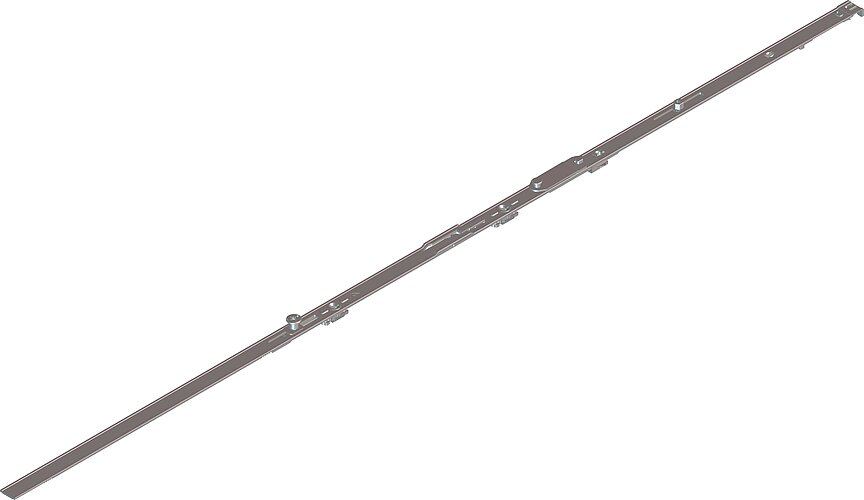

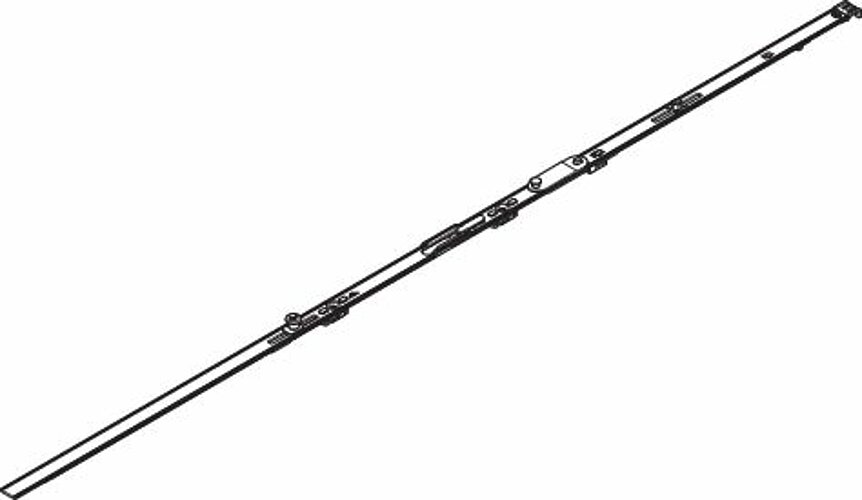

ROTO NT Royal schaargeleider 450/1090 FFB 1001-1200mm (1400) met 1 V-sluitnok voor houten draai-kiepramen en deuren
De ROTO NT Royal schaargeleider 450/1090, ook wel schaarvergrendeling genoemd, is een origineel beslagonderdeel voor Roto NT Royal verdekt liggend draai-kiepbeslag. Deze schaargeleider wordt toegepast aan de bovenzijde van houten draai-kiepramen en draai-kiepdeuren en is geschikt voor beslagbreedtes (FFB) van 1001 tot 1200 mm.
Deze uitvoering is geschikt voor het koppelen van Roto NT Royal verdekte schaararmen uit de lengteserie 450. De schaargeleider is voorzien van één verstelbare Roto V-sluitnok en is geschikt voor zowel links- als rechtsdraaiende toepassingen. Daarnaast kan deze worden toegepast bij beslag met as-maat 9 mm en as-maat 13 mm.
Productomschrijving
De ROTO NT Royal schaargeleider 450/1090 vormt de verbinding tussen de schaararm en de overige beslagdelen aan de bovenzijde van het raam of de deur.
Deze schaargeleider is geschikt voor Roto NT Royal verdekte schaararmen uit de lengteserie 450 en wordt toegepast bij beslagbreedtes van 1001 tot 1200 mm.
Let op: deze schaargeleider dient tijdens montage zelf op maat te worden gemaakt binnen de aangegeven maatvoering. De beslagbreedte van 1001 tot 1200 mm betreft de totale breedte inclusief hoekoverbrengers. Voor beslagbreedtes van 1201-1400 mm dient deze schaargeleider ook te worden gehanteerd, maar dient er nog een Roto NX/NT hulpschaar/bijzetschaar aan te worden gekoppeld.
Controleer daarom altijd goed in welke maatcategorie het raam of de deur valt voordat de benodigde schaargeleider wordt besteld.
Voorzien van 1 verstelbare Roto V-sluitnok
Deze uitvoering is voorzien van één verstelbare Roto V-sluitnok.
De V-sluitnok is een veiligheidssluitnok en draagt in combinatie met een passende veiligheidssluitplaat bij aan de inbraakwerendheid van het draai-kiepraam of de draai-kiepdeur.
De V-sluitnok kan worden versteld in:
- sluitdruk
- hoogte
Hierdoor kan de sluiting nauwkeurig worden afgesteld voor een optimale aansluiting tussen het raam of de deur en het kozijn.
Verschil tussen V-, P- en E-sluitnokken
Roto V-sluitnok
- veiligheidssluitnok
- verstelbaar in sluitdruk
- verstelbaar in hoogte
Roto P-sluitnok
- veiligheidssluitnok
- verstelbaar in sluitdruk
- niet verstelbaar in hoogte
Roto E-sluitnok
- standaard sluitnok
- geen veiligheidssluitnok
- verstelbaar in sluitdruk
- niet verstelbaar in hoogte
Aansluiting naar de hangzijde
Voor het doorkoppelen van de schaargeleider naar de hangzijde dient de volgende hoekoverbrenger te worden toegepast:
- ROTO NX/NT schaar hoekoverbrenger standaard
ROTO NX/NT schaar hoekoverbrenger standaard met V-nok | Kozijn Parts
Deze hoekoverbrenger zorgt voor de verbinding tussen de schaargeleider en het beslag aan de hangzijde. Hierdoor kan het beslag verder worden opgebouwd en kunnen aanvullende beslagdelen aan de hangzijde worden gekoppeld.
Toepassing van een hulpschaar
Bij deze uitvoering is het belangrijk rekening te houden met grotere beslagbreedtes.
Wanneer het beslag een breedte heeft van 1201 tot 1400 mm, dient aanvullend een:
- ROTO NX/NT hulpschaar / bijzetschaar
te worden toegepast.
De hulpschaar wordt aangesloten op de standaard schaar hoekoverbrenger aan de hangzijde. Vervolgens wordt de schaargeleider op maat gemaakt en aangesloten op de hulpschaar.
Hierdoor blijft ook bij grotere beslagbreedtes een correcte ondersteuning en werking van het verdekt liggende beslag gewaarborgd.
Aansluiting aan de sluitzijde
Aan de sluitzijde, waar de schaargeleider op maat wordt gemaakt, kan een Roto NX/NT standaard hoekoverbrenger worden toegepast.
ROTO NX/NT standaard hoekoverbrenger met V-nok | Kozijn Parts
Na het op maat maken en koppelen van de beslagdelen dient de verbinding te worden geborgd met een Roto koppelplaatje / verbindingsplaatje.
ROTO koppelplaatje/verbindingsplaatje | Kozijn Parts
Hierdoor blijven de gekoppelde beslagdelen stevig met elkaar verbonden en functioneert de bediening van het beslag correct.
Belangrijk bij montage
Bij montage is het belangrijk dat alle beslagdelen in dezelfde stand staan voordat ze worden gekoppeld.
Controleer daarom vooraf of:
- alle beslagdelen in gesloten stand staan
- alle beslagdelen in neutrale stand staan
- of alle beslagdelen in kiepstand staan
Ook de nieuwe schaargeleider dient in dezelfde stand te staan als de overige beslagdelen voordat deze wordt gemonteerd en op maat wordt gemaakt.
Universeel toepasbaar
Deze schaargeleider is geschikt voor:
- linksdraaiende houten draai-kiepramen en deuren
- rechtsdraaiende houten draai-kiepramen en deuren
- Roto NT Royal verdekt liggend beslag
- Roto NT Royal schaararmen serie 450
- as-maat 9 mm
- as-maat 13 mm
Wanneer heb je deze schaargeleider nodig?
- wanneer de bestaande schaargeleider defect of versleten is
- wanneer een Roto NT Royal schaararm uit serie 450 moet worden gekoppeld
- wanneer de bovenzijde van het beslag niet goed functioneert
- bij renovatie of onderhoud van Roto NT Royal beslag
- wanneer het beslag opnieuw op maat moet worden opgebouwd
Waarom kiezen voor deze ROTO NT Royal schaargeleider?
- origineel Roto onderdeel
- geschikt voor Roto NT Royal verdekt liggend beslag
- geschikt voor schaararmen uit lengteserie 450
- geschikt voor FFB 1001-1200 mm
- voorzien van 1 verstelbare Roto V-sluitnok
- veiligheidssluitnok voor verhoogde inbraakwerendheid
- verstelbaar in sluitdruk én hoogte
- zelf op maat te maken binnen de aangegeven maatvoering
- geschikt voor links- en rechtsdraaiende toepassingen
- geschikt voor as-maat 9 mm en 13 mm
- geschikt voor houten draai-kiepramen en deuren
- te combineren met ROTO NX/NT standaard schaar hoekoverbrenger
- uit te breiden met een ROTO NX/NT hulpschaar bij grotere beslagbreedtes
- verbinding te borgen met een Roto koppelplaatje
Specificaties
- Merk: Roto
- Serie: NT Royal
- Product: schaargeleider / schaarvergrendeling

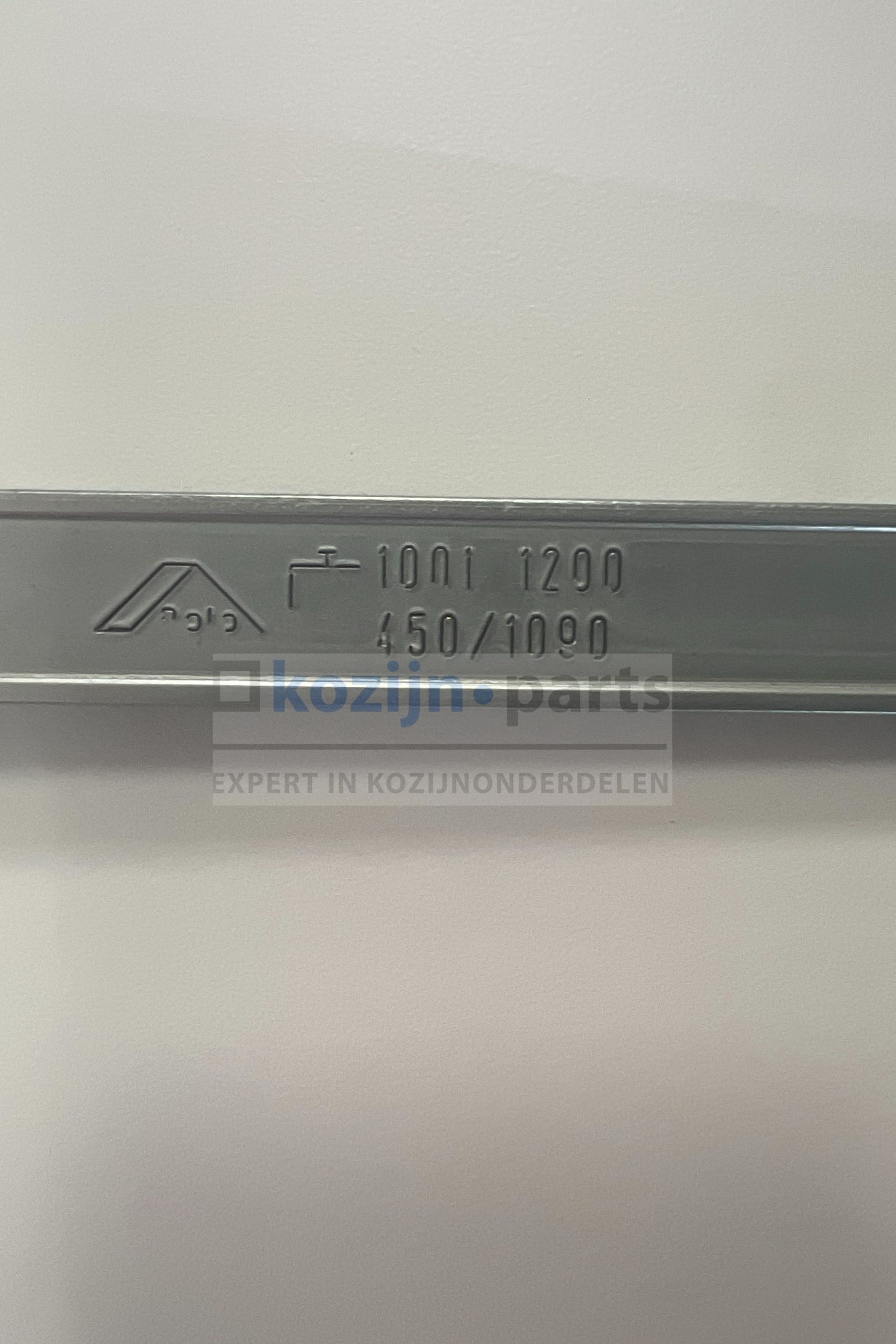

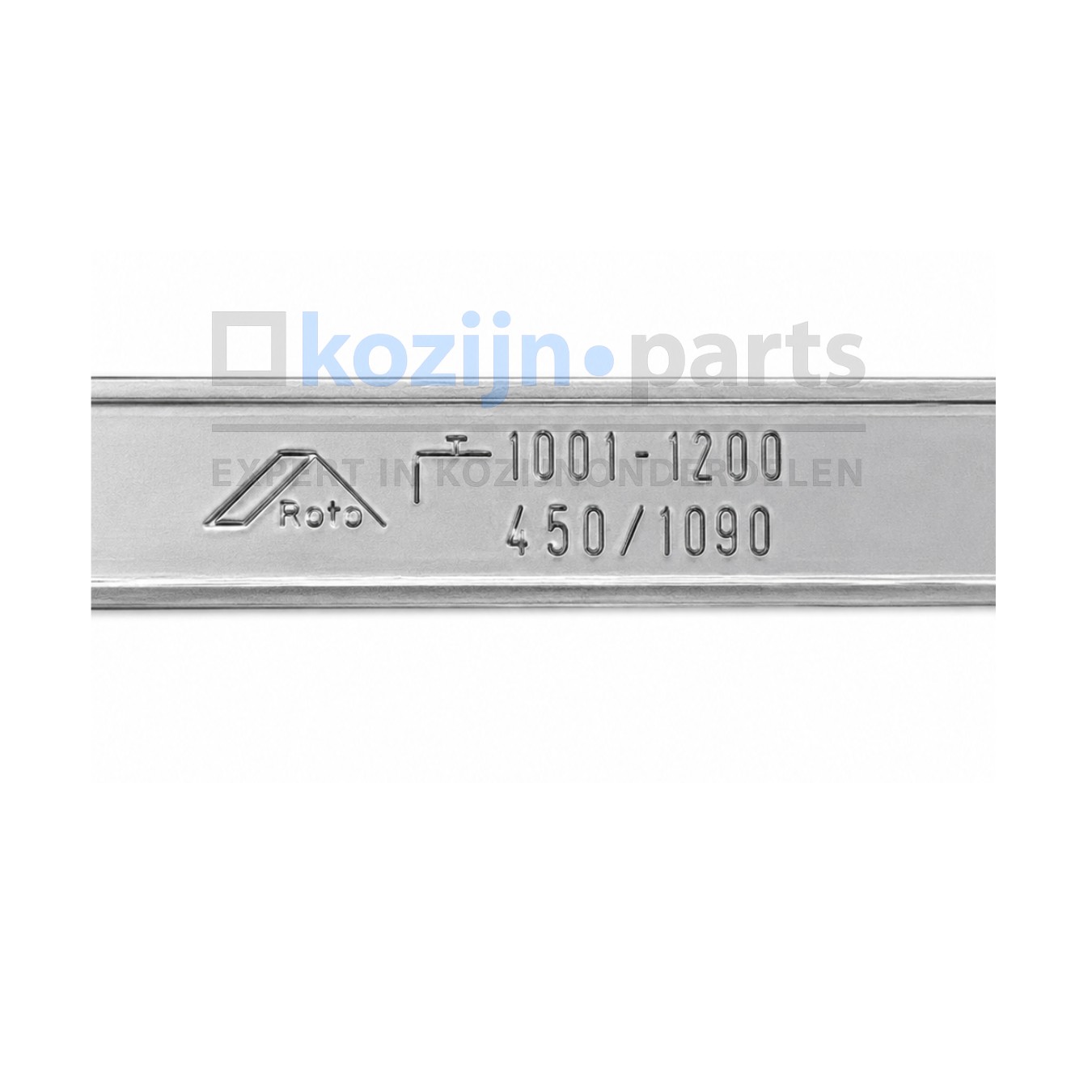

- Type: 450/1090
- Beslagbreedte (FFB): 1001-1200 mm
- Geschikt voor schaararmen: Roto NT Royal serie 450
- Sluitnok: 1 verstelbare Roto V-sluitnok
- Type sluitnok: veiligheidssluitnok
- Verstelling sluitnok: sluitdruk en hoogte
- Geschikt voor: Roto NT Royal verdekt liggend beslag
- Draairichting: links en rechts toepasbaar
- As-maat: 9 mm en 13 mm
- Toepassing: houten draai-kiepramen en deuren
- Op maat maken: ja, binnen bereik 1001-1200 mm
- Benodigde hoekoverbrenger hangzijde: ROTO NX/NT schaar hoekoverbrenger standaard
- Hulpschaar benodigd bij FFB 1201-1400 mm: ja
- Aansluiting sluitzijde: ROTO NX/NT standaard hoekoverbrenger
- Borging koppeling: Roto koppelplaatje / verbindingsplaatje
Veelgestelde vragen
Waarvoor wordt deze schaargeleider gebruikt?
Deze schaargeleider wordt gebruikt om Roto NT Royal verdekte schaararmen uit de lengteserie 450 te koppelen aan het overige beslag aan de bovenzijde van het raam of de deur.
Voor welke beslagbreedte is deze uitvoering geschikt?
Deze uitvoering is geschikt voor beslagbreedtes van 1001 tot 1200 mm. Dit is de totale breedte inclusief hoekoverbrengers.
Moet deze schaargeleider op maat worden gemaakt?
Ja, de schaargeleider dient tijdens montage zelf op maat te worden gemaakt binnen de maatvoering van 1001 tot 1200 mm.
Wanneer is een hulpschaar nodig?
Bij beslagbreedtes van 1201 tot 1400 mm dient aanvullend een ROTO NX/NT hulpschaar / bijzetschaar te worden toegepast.
Welke hoekoverbrenger is nodig aan de hangzijde?
Voor de hangzijde dient de ROTO NX/NT standaard schaar hoekoverbrenger te worden toegepast.
Is deze geschikt voor links en rechts draaiende ramen en deuren?
Ja, deze schaargeleider is geschikt voor zowel links- als rechtsdraaiende houten draai-kiepramen en deuren.
