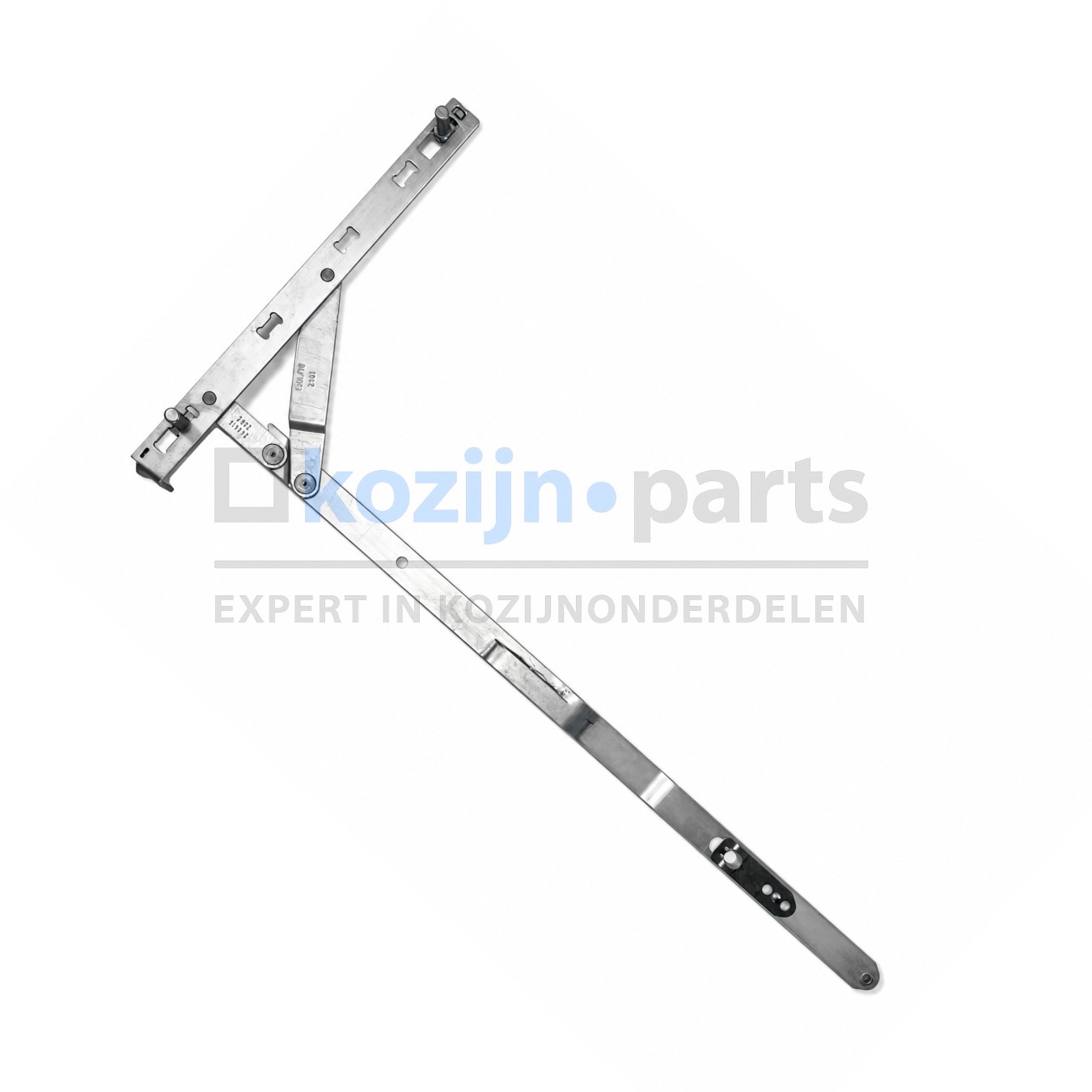

ROTO NT Royal verdekte schaararm 450 DIN links F20 FFB 801-1400 voor houten draai-kiepramen en deuren

De ROTO NT Royal verdekte schaararm 450 DIN links is een origineel schaararmscharnier voor Roto NT Royal verdekt liggend draai-kiepbeslag. Deze schaararm is geschikt voor linksdraaiende houten draai-kiepramen en draai-kiepdeuren en kan worden toegepast bij beslagbreedtes (FFB) van 801 tot 1400 mm.

Deze uitvoering behoort tot de lengteserie 450, is voorzien van een voorplaatbreedte van 20 mm en is uitsluitend geschikt voor beslag met as-maat 9 mm. De schaararm wordt toegepast in combinatie met de bijbehorende Roto NT Royal schaargeleiders uit de serie 450.

Productomschrijving

De ROTO NT Royal schaararm vormt een belangrijk onderdeel van het verdekt liggende draai-kiepbeslag. De schaararm zorgt voor de geleiding van het raam of de deur tijdens het openen, sluiten en kiepen.

Deze uitvoering behoort tot de lengteserie 450 en is geschikt voor beslagbreedtes van 801 tot 1400 mm.

De schaararm is uitsluitend geschikt voor linksdraaiende toepassingen. De draairichting wordt altijd bepaald van binnenuit gezien.

Wat betekent DIN links?

Bij DIN links bevinden de scharnieren zich aan de linkerzijde wanneer het raam of de deur van binnenuit wordt bekeken.

Deze schaararm is daarom uitsluitend geschikt voor:

• linksdraaiende houten draai-kiepramen
• linksdraaiende houten draai-kiepdeuren

Voor rechtsdraaiende toepassingen dient de DIN rechts uitvoering te worden toegepast.

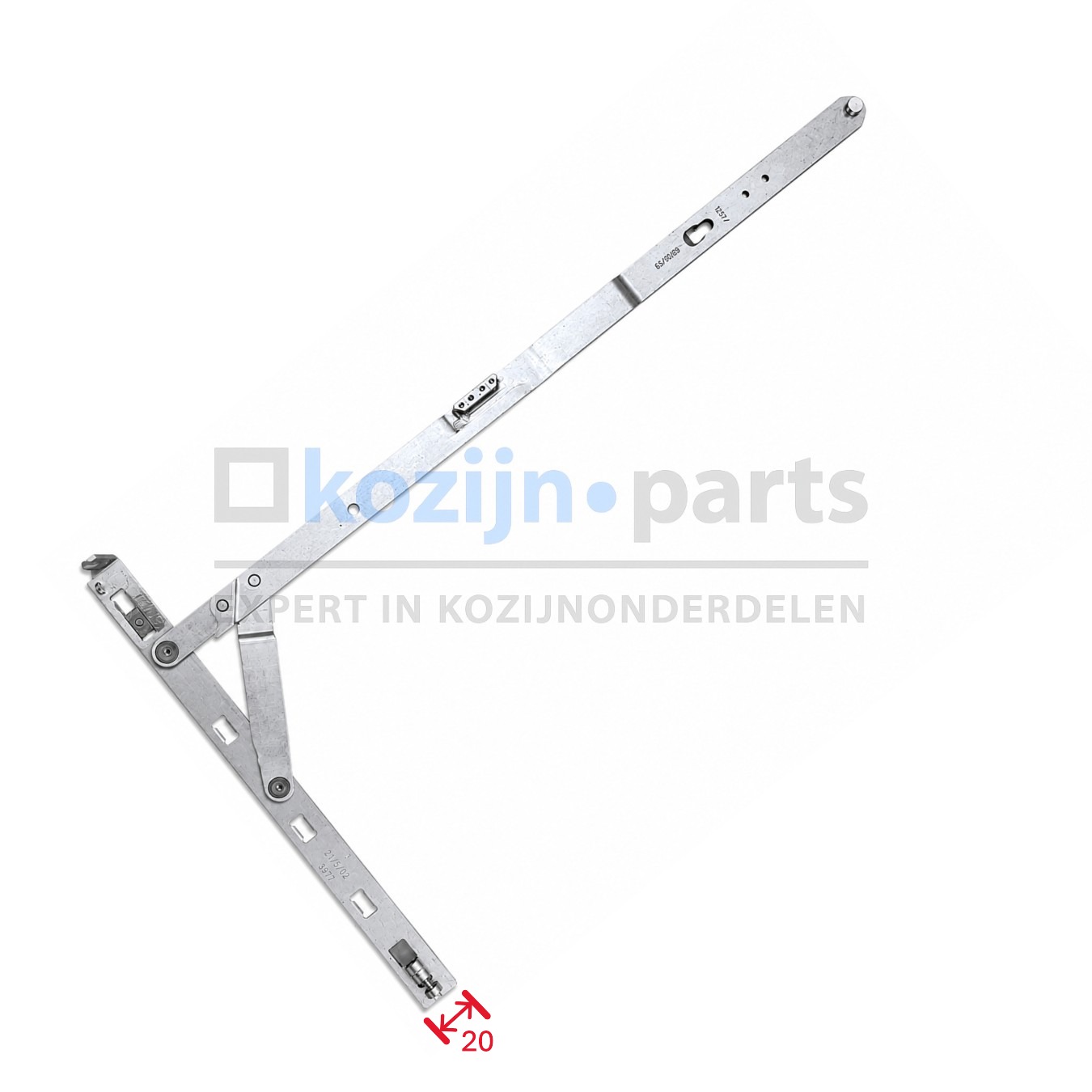

Voorzien van voorplaatbreedte 20 mm

Deze uitvoering is voorzien van een voorplaatbreedte van 20 mm.

De voorplaat is het gedeelte van de schaararm dat vlak op het houten kozijn wordt gemonteerd. De breedte van deze voorplaat bedraagt 20 mm en dient overeen te komen met de uitvoering van het bestaande scharnier.

Voor een stevige en nauwkeurige montage is deze schaararm naast de schroefbevestiging voorzien van boorpennen. Deze boorpennen vallen in het houten kozijn en zorgen voor extra stevigheid, een correcte positionering van het scharnier en een duurzame bevestiging.

Controleer daarom altijd de breedte van de bestaande voorplaat voordat een vervangend onderdeel wordt besteld.

Let op verschil tussen 20 mm en 18 mm

Deze schaararm is uitgevoerd met een voorplaatbreedte van 20 mm.

Roto levert vergelijkbare NT Royal schaararmen ook in een uitvoering met een voorplaatbreedte van 18 mm.

Hoewel deze schaararmen sterk op elkaar lijken, zijn ze niet zonder meer uitwisselbaar. Controleer daarom altijd de breedte van de bestaande voorplaat voordat een vervangend onderdeel wordt besteld.

Daarnaast kan ook de positie van de boorpennen verschillen tussen de verschillende uitvoeringen.

Alleen geschikt voor as-maat 9 mm

Deze uitvoering is uitsluitend geschikt voor beslag met as-maat 9 mm.

Toepassing binnen ROTO NT Royal beslag

Deze schaararm wordt toegepast binnen het Roto NT Royal verdekt liggende beslagprogramma.

De schaararm wordt gekoppeld aan een passende Roto NT Royal schaargeleider uit de serie 450. Samen vormen deze onderdelen de bovenzijde van het verdekt liggende draai-kiepbeslag.

Bij grotere beslagbreedtes kan aanvullend een hulpschaar worden toegepast om een optimale ondersteuning van het raam of de deur te realiseren.

Bij vervanging van een defecte schaararm is het raadzaam om ook de bijbehorende schaargeleider te controleren op slijtage of beschadigingen.

Wanneer heb je deze schaararm nodig?

• wanneer de bestaande schaararm defect of versleten is
• wanneer het raam of de deur niet meer soepel draait of kiept
• wanneer een verdekt schaararmscharnier beschadigd is
• bij renovatie van bestaand Roto NT Royal beslag
• bij vervanging van een linksdraaiende schaararm met as-maat 9 mm

Waarom kiezen voor deze ROTO NT Royal schaararm?

• origineel Roto onderdeel
• geschikt voor Roto NT Royal verdekt liggend beslag
• geschikt voor beslagbreedtes van 801-1400 mm
• linksdraaiende uitvoering (DIN links)
• onderdeel van de 450-serie schaararmen
• voorplaatbreedte 20 mm
• uitsluitend geschikt voor as-maat 9 mm
• voorzien van boorpennen voor extra stevigheid
• geschikt voor houten draai-kiepramen en deuren
• duurzame en slijtvaste kwaliteit
• soepele bediening van draai- en kiepfunctie

Specificaties

• Merk: Roto
• Serie: NT Royal
• Product: verdekte schaararm
• Lengteserie: 450
• Draairichting: DIN links
• Beslagbreedte (FFB): 801-1400 mm
• Voorplaatbreedte: 20 mm
• As-maat: 9 mm
• Bevestiging: schroeven en boorpennen
• Geschikt voor: Roto NT Royal beslag
• Toepassing: houten draai-kiepramen en deuren
• Montagepositie: bovenzijde hangzijde
• Koppeling met schaargeleider: serie 450

Veelgestelde vragen

Voor welke beslagbreedtes is deze schaararm geschikt?

Deze uitvoering is geschikt voor beslagbreedtes van 801 tot 1400 mm.

Wat betekent DIN links?

DIN links betekent dat de scharnieren zich aan de linkerzijde bevinden wanneer het raam of de deur van binnenuit wordt bekeken.

Wat betekent F20?

F20 staat voor een voorplaatbreedte van 20 mm. Dit is de breedte van het gedeelte dat vlak op het houten kozijn wordt gemonteerd.

Is deze schaararm geschikt voor as-maat 13 mm?

Nee, deze uitvoering is uitsluitend geschikt voor as-maat 9 mm.

Waarvoor dienen de boorpennen?

De boorpennen zorgen voor extra stevigheid, een nauwkeurige positionering van het scharnier en een duurzame bevestiging in het houten kozijn.

Op welke schaargeleider past deze schaararm?

Deze schaararm wordt toegepast in combinatie met Roto NT Royal schaargeleiders uit de serie 450.

Is deze geschikt voor links en rechts draaiende ramen?

Nee, deze uitvoering is uitsluitend geschikt voor linksdraaiende toepassingen. Voor rechtsdraaiende ramen of deuren is een DIN rechts uitvoering noodzakelijk.
