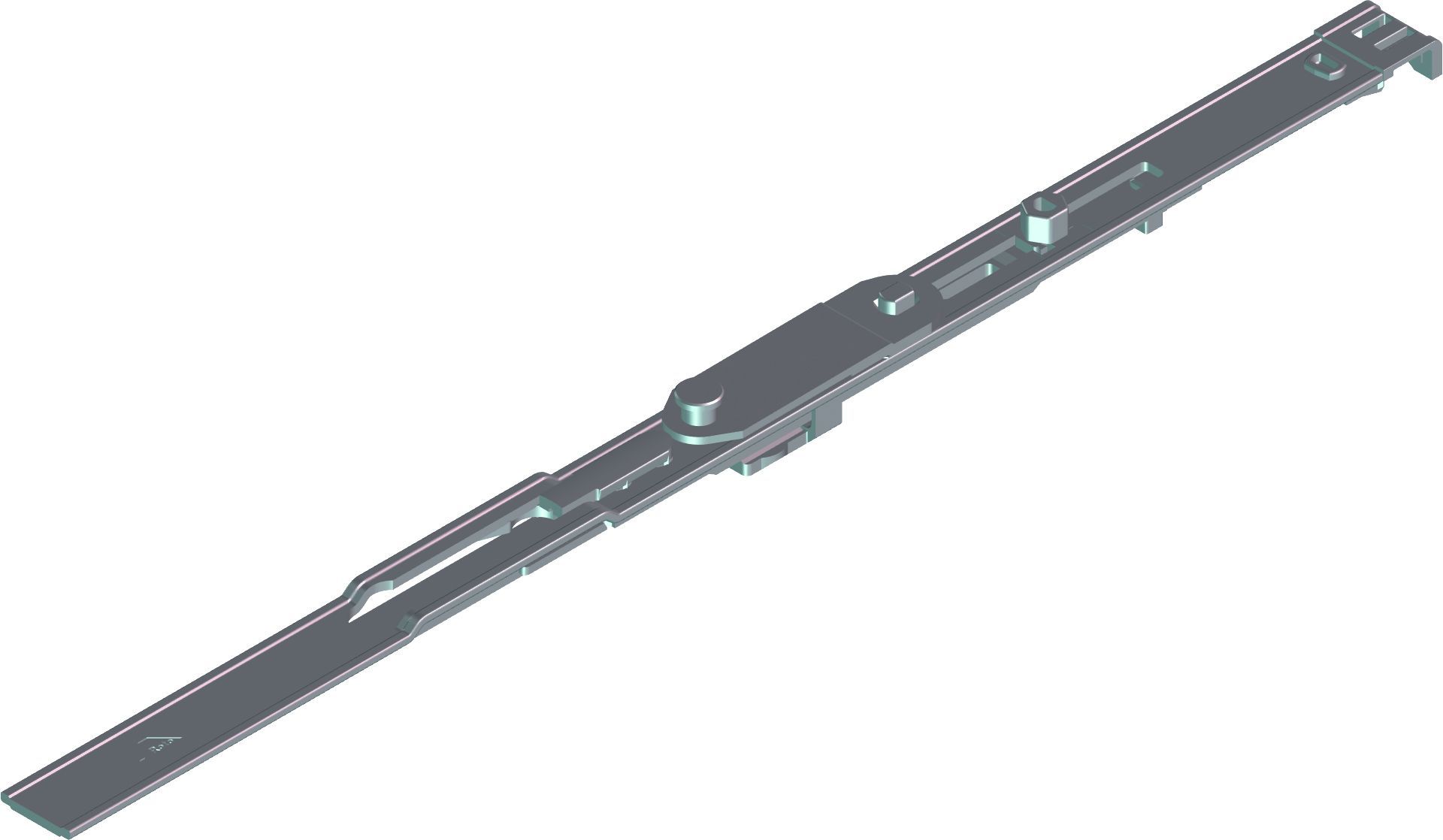

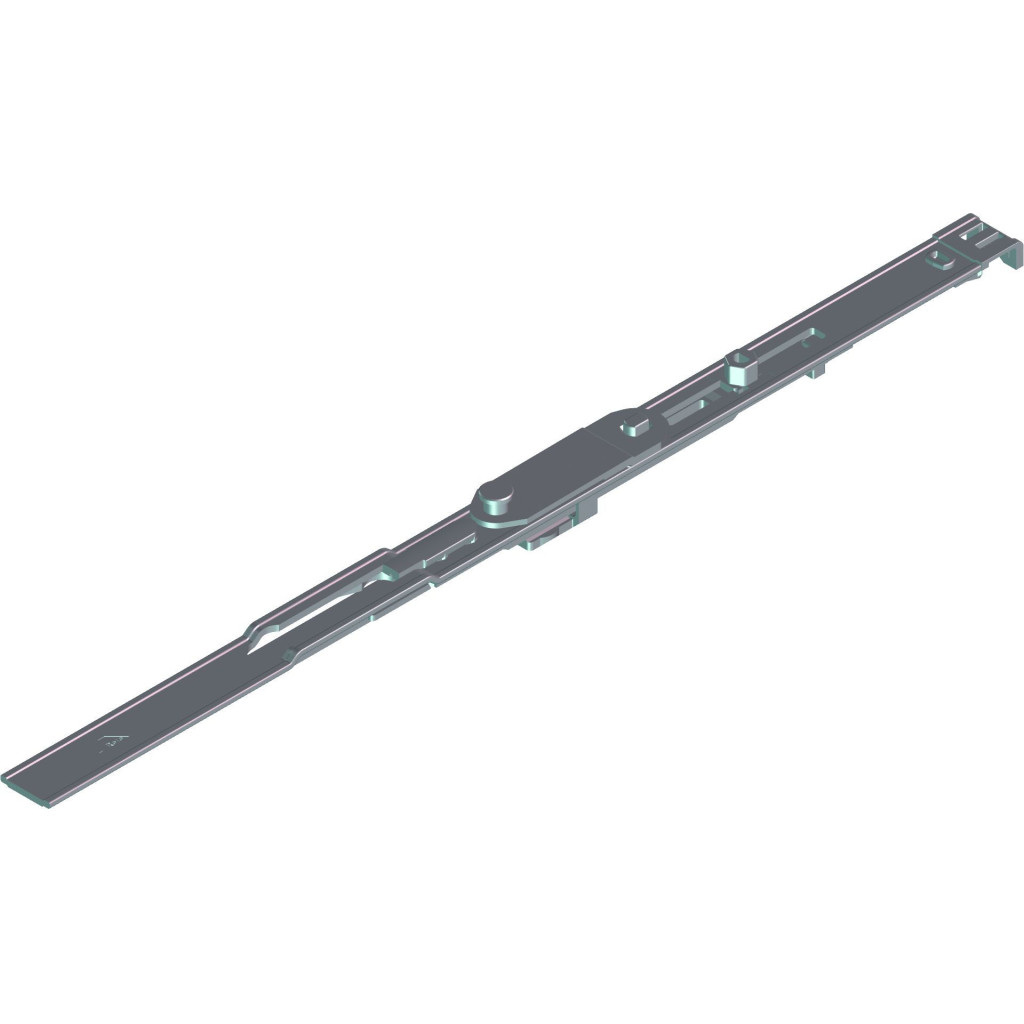

ROTO NT Royal schaargeleider 250/490 FFB 411-600mm voor houten draai-kiepramen en deuren

De ROTO NT Royal schaargeleider 250/490, ook wel schaarvergrendeling genoemd, is een origineel beslagonderdeel voor Roto NT Royal verdekt liggend draai-kiepbeslag. Deze schaargeleider wordt toegepast aan de bovenzijde van houten draai-kiepramen en draai-kiepdeuren en is geschikt voor beslagbreedtes (FFB) van 411 tot 600 mm.

Deze uitvoering is geschikt voor het koppelen van Roto NT Royal verdekte schaararmen uit de lengteserie 250. De schaargeleider is geschikt voor zowel links- als rechtsdraaiende toepassingen en kan worden toegepast bij beslag met as-maat 9 mm en as-maat 13 mm.

Productomschrijving

De ROTO NT Royal schaargeleider 250/490 vormt de verbinding tussen de schaararm en de overige beslagdelen aan de bovenzijde van het raam of de deur.

Deze schaargeleider is geschikt voor Roto NT Royal verdekte schaararmen uit de lengteserie 250 en wordt toegepast bij beslagbreedtes van 411 tot 600 mm.

Let op: deze schaargeleider dient tijdens montage zelf op maat te worden gemaakt binnen de aangegeven maatvoering. De beslagbreedte van 411 tot 600 mm betreft de totale breedte inclusief hoekoverbrengers.

Controleer daarom altijd goed in welke maatcategorie het raam of de deur valt voordat de benodigde schaargeleider wordt besteld.

Aansluiting naar de hangzijde

Voor het doorkoppelen van de schaargeleider naar de hangzijde is bij deze Royal uitvoering een speciale hoekoverbrenger noodzakelijk.

Bij Roto NT Royal schaargeleiders tot 800 mm dient hiervoor de volgende hoekoverbrenger te worden toegepast:

• ROTO NX/NT schaar hoekoverbrenger Royal met P-nok, <800
  ROTO NX/NT schaar hoekoverbrenger Royal met P-nok, <800 | Kozijn Parts

Deze Royal hoekoverbrenger is noodzakelijk om de aansluiting naar de hangzijde correct te maken bij kleinere beslagbreedtes binnen het Roto NT Royal beslag.

Aansluiting aan de sluitzijde

Aan de sluitzijde, waar de schaargeleider op maat wordt gemaakt, kan een Roto NX/NT standaard hoekoverbrenger worden toegepast.
ROTO NX/NT standaard hoekoverbrenger met V-nok | Kozijn Parts

Na het op maat maken en koppelen van de beslagdelen dient de verbinding te worden geborgd met een Roto koppelplaatje / verbindingsplaatje.
ROTO koppelplaatje/verbindingsplaatje | Kozijn Parts

Hierdoor blijven de gekoppelde beslagdelen stevig met elkaar verbonden en functioneert de bediening van het beslag correct.

Belangrijk bij montage

Bij montage is het belangrijk dat alle beslagdelen in dezelfde stand staan voordat ze worden gekoppeld.

Controleer daarom vooraf of:

• alle beslagdelen in gesloten stand staan
• alle beslagdelen in neutrale stand staan
• of alle beslagdelen in kiepstand staan

Ook de nieuwe schaargeleider dient in dezelfde stand te staan als de overige beslagdelen voordat deze wordt gemonteerd en op maat wordt gemaakt.

Universeel toepasbaar

Deze schaargeleider is geschikt voor:

• linksdraaiende houten draai-kiepramen en deuren
• rechtsdraaiende houten draai-kiepramen en deuren
• Roto NT Royal verdekt liggend beslag
• Roto NT Royal schaararmen serie 250
• as-maat 9 mm
• as-maat 13 mm

Wanneer heb je deze schaargeleider nodig?

• wanneer de bestaande schaargeleider defect of versleten is
• wanneer een Roto NT Royal schaararm uit serie 250 moet worden gekoppeld
• wanneer de bovenzijde van het beslag niet goed functioneert
• bij renovatie of onderhoud van Roto NT Royal beslag
• wanneer het beslag opnieuw op maat moet worden opgebouwd

Waarom kiezen voor deze ROTO NT Royal schaargeleider?

• origineel Roto onderdeel
• geschikt voor Roto NT Royal verdekt liggend beslag
• geschikt voor schaararmen uit lengteserie 250
• geschikt voor FFB 411-600 mm
• zelf op maat te maken binnen de aangegeven maatvoering
• geschikt voor links- en rechtsdraaiende toepassingen
• geschikt voor as-maat 9 mm en 13 mm
• geschikt voor houten draai-kiepramen en deuren
• te combineren met Royal hoekoverbrenger <800 aan de hangzijde
• sluitzijde te koppelen met standaard Roto hoekoverbrenger
• verbinding te borgen met Roto koppelplaatje

Specificaties

• Merk: Roto
• Serie: NT Royal
• Product: schaargeleider / schaarvergrendeling
• Type: 250/490
• Beslagbreedte (FFB): 411-600 mm
• Geschikt voor schaararmen: Roto NT Royal serie 250
• Geschikt voor: Roto NT Royal verdekt liggend beslag
• Draairichting: links en rechts toepasbaar
• As-maat: 9 mm en 13 mm
• Toepassing: houten draai-kiepramen en deuren
• Op maat maken: ja, binnen bereik 411-600 mm
• Benodigde hoekoverbrenger hangzijde: ROTO NX/NT schaar hoekoverbrenger Royal met P-nok, <800
• Aansluiting sluitzijde: Roto NX/NT standaard hoekoverbrenger
• Borging koppeling: Roto koppelplaatje / verbindingsplaatje

Veelgestelde vragen

Waarvoor wordt deze schaargeleider gebruikt?

Deze schaargeleider wordt gebruikt om Roto NT Royal verdekte schaararmen uit de lengteserie 250 te koppelen aan het overige beslag aan de bovenzijde van het raam of de deur.

Voor welke beslagbreedte is deze uitvoering geschikt?

Deze uitvoering is geschikt voor beslagbreedtes van 411 tot 600 mm. Dit is de totale breedte inclusief hoekoverbrengers.

Moet deze schaargeleider op maat worden gemaakt?

Ja, de schaargeleider dient tijdens montage zelf op maat te worden gemaakt binnen de maatvoering van 411 tot 600 mm.

Welke hoekoverbrenger is nodig aan de hangzijde?

Voor de hangzijde is de ROTO NX/NT schaar hoekoverbrenger Royal met P-nok, <800 noodzakelijk.

Welke hoekoverbrenger kan aan de sluitzijde worden gebruikt?

Aan de sluitzijde kan een Roto NX/NT standaard hoekoverbrenger worden toegepast. De verbinding dient vervolgens te worden geborgd met een Roto koppelplaatje.

Is deze geschikt voor links en rechts draaiende ramen en deuren?

Ja, deze schaargeleider is geschikt voor zowel links- als rechtsdraaiende houten draai-kiepramen en deuren.
