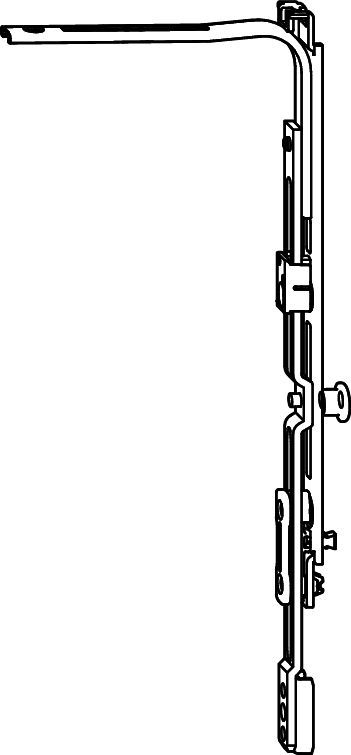

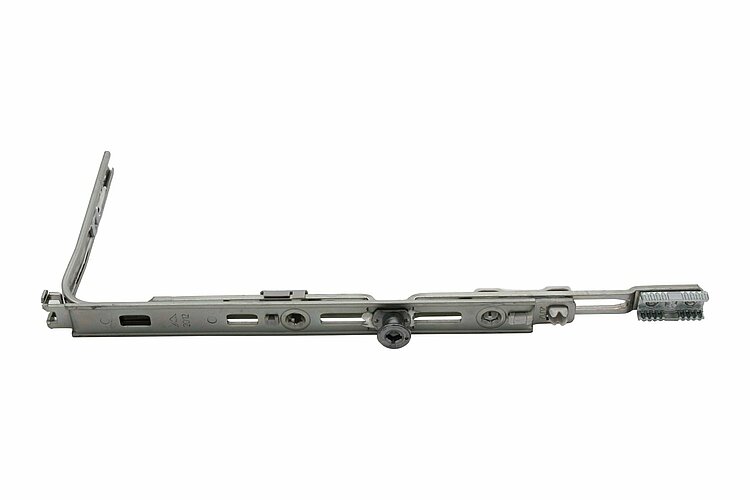

Roto NT Royal schaar hoekoverbrenger met P-sluitnok FFB 360-800mm voor houten en kunststof draai-kiepramen en deuren

De Roto NT Royal schaar hoekoverbrenger met P-sluitnok is een origineel beslagonderdeel voor Roto NT Royal draai-kiepbeslag. Deze hoekoverbrenger wordt specifiek toegepast bij verdekt liggende Roto NT Royal beslagen met een beslagbreedte (FFB) van 360 tot 800 mm.

De hoekoverbrenger wordt gekoppeld aan de schaargeleider (schaarvergrendeling) en zorgt voor de overbrenging van de bediening van de bovenzijde naar de hangzijde van het draai-kiepraam of de draai-kiepdeur.

Deze uitvoering is geschikt voor zowel links- als rechtsdraaiende houten en kunststof draai-kiepramen en deuren en kan worden toegepast in combinatie met zowel as-maat 9 mm als as-maat 13 mm beslag.

Daarnaast is deze uitvoering voorzien van een verstelbare Roto P-sluitnok voor het afstellen van de sluitdruk van het raam of de deur.

Productomschrijving

De schaar hoekoverbrenger vormt een belangrijk verbindingsonderdeel binnen het Roto NT Royal beslagprogramma.

Dit onderdeel zorgt voor de mechanische overbrenging van de bediening tussen de schaargeleider aan de bovenzijde van het raam en de beslagdelen aan de hangzijde. Hierdoor kunnen alle beslagonderdelen gelijktijdig openen, sluiten en vergrendelen.

Deze uitvoering is specifiek ontwikkeld voor het Roto NT Royal beslagprogramma bij beslagbreedtes van 360 tot 800 mm.

Bij grotere beslagbreedtes vanaf 800 mm wordt binnen het NT Royal beslag doorgaans de standaard Roto schaar hoekoverbrenger toegepast.

Controleer daarom altijd zorgvuldig de beslagbreedte voordat een vervangend onderdeel wordt besteld.

Voorzien van verstelbare Roto P-sluitnok

Deze hoekoverbrenger is uitgevoerd met een verstelbare Roto P-sluitnok.

De P-sluitnok maakt het mogelijk om de sluitdruk van het raam of de deur nauwkeurig af te stellen voor een optimale aansluiting op het kozijn.

In tegenstelling tot de Roto V-sluitnok kan een P-sluitnok uitsluitend in sluitdruk worden versteld en niet in hoogte.

Hierdoor biedt de P-sluitnok een eenvoudige en betrouwbare oplossing voor het afstellen van de aandrukkracht van het beslag.

Universeel onderdeel binnen het Roto beslagprogramma

Deze hoekoverbrenger is geschikt voor:

• linksdraaiende draai-kiepramen en deuren
• rechtsdraaiende draai-kiepramen en deuren
• as-maat 9 mm
• as-maat 13 mm

Binnen Roto NX en Roto NT beslag zitten de verschillen tussen links- en rechtsdraaiende uitvoeringen en tussen as-maat 9 mm en 13 mm vaak niet in de hoekoverbrengers, schaargeleiders of andere centrale beslagonderdelen.

De verschillen bevinden zich meestal in:

• scharnieren
• hoeklagers
• schaarlagers
• kozijndelen
• sluitplaten
• sluitkommen

Daardoor zijn veel beslagonderdelen universeel toepasbaar voor meerdere draairichtingen en as-maten.

Een belangrijke uitzondering hierop zijn de schaararmen. Schaararmen zijn regelmatig wel afhankelijk van de draairichting en/of as-maat.

Bij sommige uitvoeringen is de schaararm zelf universeel, maar wordt deze gecombineerd met een afzonderlijke schaarband. In dat geval bepaalt juist de schaarband de draairichting en/of as-maat van het beslag.

Controleer daarom altijd zorgvuldig welk type beslag aanwezig is voordat onderdelen worden besteld.

Speciaal voor Roto NT Royal beslag

Deze Royal uitvoering is specifiek ontwikkeld voor:

• Roto NT Royal beslag
• beslagbreedtes (FFB) van 360 tot 800 mm

Bij:

• Roto NX beslag
• Roto NT beslag
  (Roto NT Royal beslag vanaf 800 mm)

wordt doorgaans de standaard Roto schaar hoekoverbrenger toegepast.

Controleer daarom altijd zorgvuldig welk type beslag aanwezig is voordat een vervangend onderdeel wordt besteld.

Bekijk hieronder de passende schaargeleiders en schaararmen voor deze hoekoverbrenger van Roto NT Royal:
ROTO NT Royal schaargeleider 250/690, FFB 601-800 | Kozijn Parts
ROTO NT Royal schaargeleider 250/490, FFB 411-600 | Kozijn Parts
ROTO NT Royal schaargeleider 250/300, FFB 360-410 | Kozijn Parts
ROTO NT Royal verdekte schaararm 250, DIN L/F20/FFB 360-800 | Kozijn Parts
ROTO NT Royal verdekte schaararm 250, DIN R/F20/FFB 360-800 | Kozijn Parts
ROTO NT Royal verdekte schaararm 250, DIN L/F18/FFB 360-800 | Kozijn Parts
ROTO NT Royal verdekte schaararm 250, DIN R/F18/FFB 360-800 | Kozijn Parts

Wanneer heb je deze hoekoverbrenger nodig?

• wanneer de bestaande hoekoverbrenger beschadigd of versleten is
• wanneer het draai-kiepraam niet meer goed sluit
• wanneer de bediening aan de bovenzijde hapert
• bij slijtage van het verdekt liggende beslag
• bij renovatie of onderhoud van Roto NT Royal beslag

Waarom kiezen voor deze Roto NT Royal schaar hoekoverbrenger?

• origineel Roto onderdeel
• speciaal ontwikkeld voor NT Royal beslag
• geschikt voor beslagbreedtes 360-800 mm
• voorzien van verstelbare P-sluitnok
• sluitdruk verstelbaar
• geschikt voor links- en rechtsdraaiende toepassingen
• geschikt voor as-maat 9 mm en 13 mm
• toepasbaar op houten en kunststof draai-kiepramen en deuren
• duurzame en slijtvaste kwaliteit
• betrouwbare afstelling van de sluitdruk

Hoe herken je dit probleem?

• raam sluit niet goed af
• onvoldoende sluitdruk
• beslag loopt zwaar
• beschadigde of verbogen hoekoverbrenger
• problemen met de bediening van het draai-kiepraam

Voordelen

• betrouwbare bediening van het beslag
• optimale aansluiting tussen schaargeleider en hangzijde
• verstelbare sluitdruk
• eenvoudige afstelling
• speciaal ontwikkeld voor NT Royal beslag
• lange levensduur
• originele Roto kwaliteit

Specificaties

• Merk: Roto
• Serie: NT Royal
• Product: schaar hoekoverbrenger
• Uitvoering: Royal
• Geschikte beslagbreedte (FFB): 360-800 mm
• Sluitnok: verstelbare Roto P-sluitnok
• Verstelling sluitnok: sluitdruk
• Hoogteverstelling: nee
• Geschikt voor: Roto NT Royal beslag
• As-maat: 9 mm
• As-maat: 13 mm
• Draairichting: links en rechts toepasbaar
• Toepassing: houten en kunststof draai-kiepramen en deuren

Veelgestelde vragen

Voor welke beslagbreedte is deze hoekoverbrenger geschikt?

Deze uitvoering is geschikt voor Roto NT Royal beslag met een beslagbreedte (FFB) van 360 tot 800 mm.

Kan ik deze toepassen op Roto NX beslag?

Nee, deze uitvoering is specifiek ontwikkeld voor Roto NT Royal beslag onder de 800 mm. Voor NX beslag wordt doorgaans de standaard hoekoverbrenger toegepast.

Wat is het verschil met de uitvoering met V-sluitnok?

Een P-sluitnok kan uitsluitend in sluitdruk worden versteld. Een V-sluitnok kan zowel in sluitdruk als in hoogte worden afgesteld.

Is deze geschikt voor links en rechts draaiende ramen?

Ja, deze hoekoverbrenger is universeel toepasbaar voor zowel links- als rechtsdraaiende draai-kiepramen en deuren.

Is deze geschikt voor as-maat 9 mm en 13 mm?

Ja, deze uitvoering is geschikt voor beide as-maten.
