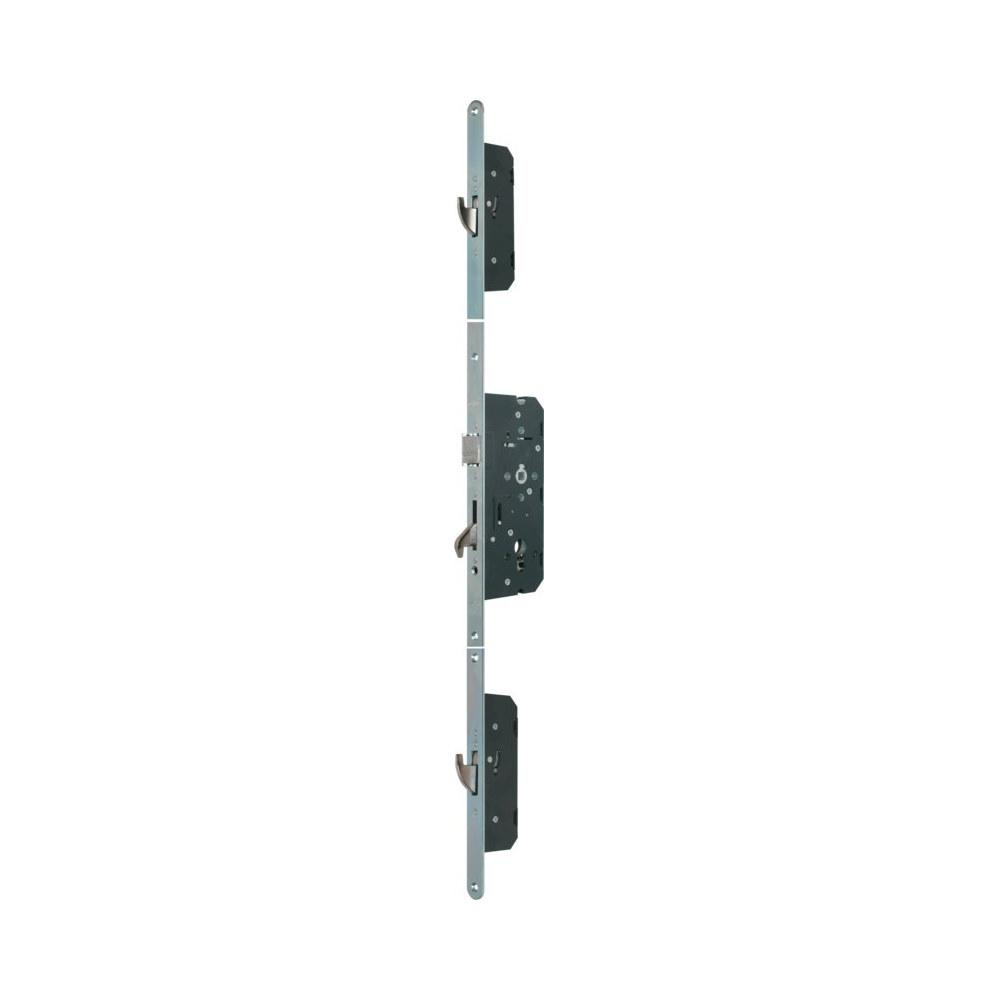

Nemef meerpuntssluiting CIL 55-72 – voorplaat 24×1700 mm

De Nemef meerpuntssluiting CIL 55-72 is een cilinderbediende, oftewel sleutelbediende meerpuntssluiting voor houten deuren. Deze uitvoering heeft een doornmaat van 55 mm, een PC-maat van 72 mm en is voorzien van een verzinkte voorplaat van 24 mm breed en 1700 mm lang.

De voorplaat heeft afgeronde uiteinden en de meerpuntssluiting is geschikt voor zowel links- als rechtsdraaiende houten deuren.

Een belangrijk kenmerk van deze uitvoering is de bediening: de meerpuntssluiting is niet krukbediend. De aanvullende vergrendelingspunten worden geactiveerd door de sleutel in de profielcilinder te bedienen.

Productomschrijving

Deze Nemef meerpuntssluiting is ontwikkeld voor het op meerdere plaatsen vergrendelen van houten deuren.

In tegenstelling tot een standaard insteekslot wordt een deur met een meerpuntssluiting niet alleen ter hoogte van het hoofdslot vergrendeld. De centrale slotkast is gekoppeld aan aanvullende vergrendelingspunten hoger en lager in de deur.

Hierdoor wordt de deur op meerdere posities met het kozijn vergrendeld.

Deze uitvoering heeft een doornmaat van 55 mm en PC-maat van 72 mm en is voorzien van een 24 mm brede verzinkte voorplaat met een totale lengte van 1700 mm.

Cilinderbediend / sleutelbediend

Deze Nemef meerpuntssluiting is cilinderbediend, ook wel sleutelbediend genoemd.

Dit betekent dat de aanvullende vergrendelingspunten worden bediend door de sleutel in de profielcilinder te draaien.

Dit is een belangrijk verschil met een krukbediende meerpuntssluiting. Bij een krukbediende uitvoering worden de aanvullende vergrendelingspunten eerst geactiveerd door de deurkruk omhoog te bewegen.

Bij deze Nemef uitvoering is dat niet nodig: de meerpuntssluiting wordt met de sleutel bediend.

Bij vervanging is het daarom belangrijk om eerst vast te stellen of de bestaande meerpuntssluiting cilinderbediend of krukbediend is.

Niet krukbediend

Deze uitvoering moet niet worden verward met een krukbediende Nemef meerpuntssluiting.

Bij deze uitvoering dient de deurkruk voor de normale bediening van de dagschoot. De vergrendeling van de meerpuntssluiting vindt plaats via de profielcilinder en sleutel.

Dit verschil is belangrijk wanneer een bestaand slot één-op-één moet worden vervangen.

Geschikt voor houten deuren

Deze Nemef meerpuntssluiting is bedoeld voor toepassing in houten deuren.

De uitvoering kan worden gebruikt bij zowel:

• Linksdraaiende houten deuren
• Rechtsdraaiende houten deuren

Bij vervanging moeten de bestaande uitsparingen in de deur en de sluitvoorzieningen in het kozijn overeenkomen met de maatvoering en sluitpunten van de nieuwe meerpuntssluiting.

Geschikt voor links- en rechtsdraaiende deuren

Deze Nemef meerpuntssluiting kan worden toegepast bij zowel links- als rechtsdraaiende houten deuren.

Hierdoor hoeft voor de draairichting geen afzonderlijke linker- of rechteruitvoering te worden gekozen.

Controleer bij montage wel altijd de positie en instelling van de dagschoot en de overige sluitpunten.

Doornmaat 55 mm

Deze uitvoering heeft een doornmaat van 55 mm.

De doornmaat is de afstand vanaf de voorzijde van de voorplaat tot het hart van de krukstift.

Deze maat is zeer belangrijk bij het vervangen van een bestaande meerpuntssluiting. Bij een verkeerde doornmaat komen de kruk en profielcilinder niet op de juiste positie ten opzichte van het bestaande deurbeslag.

PC-maat 72 mm

De meerpuntssluiting heeft een PC-maat van 72 mm.

De PC-maat is de hart-op-hart afstand tussen:

• Het hart van de krukstift
• Het hart van de profielcilinder

Bij deze uitvoering bedraagt deze afstand 72 mm.

Controleer deze maat altijd zorgvuldig. Een meerpuntssluiting met bijvoorbeeld PC 92 mm is niet zonder meer uitwisselbaar met deze PC 72 mm uitvoering.

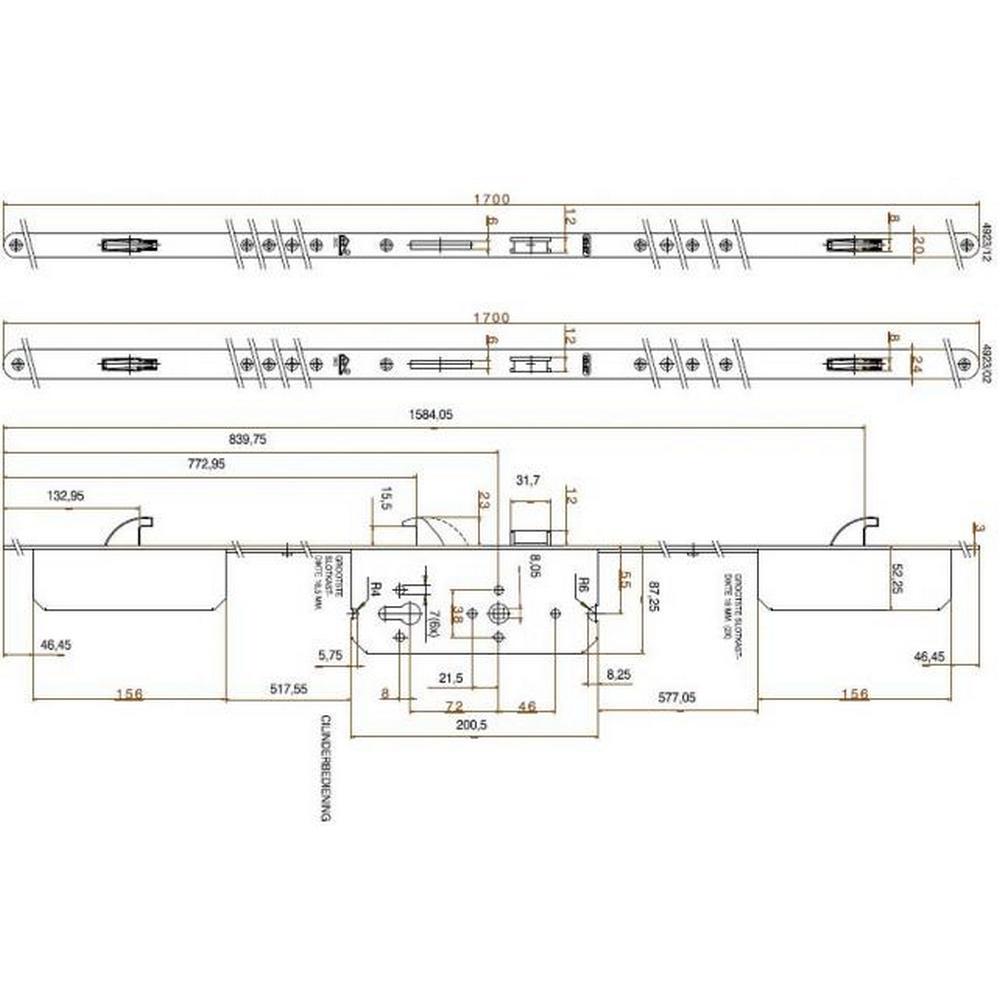

Verzinkte voorplaat 24 x 1700 mm

De meerpuntssluiting is voorzien van een verzinkte voorplaat.

De maatvoering hiervan is:

• Voorplaatbreedte: 24 mm
• Voorplaatlengte: 1700 mm
• Afwerking: Verzinkt
• Uiteinden: Afgerond

Met name de afgeronde uiteinden zijn belangrijk bij een één-op-één vervanging. Een voorplaat met rechte uiteinden kan een andere uitsparing in de houten deur vereisen.

Belangrijke maatvoering bij vervanging

Bij een bestaande meerpuntssluiting adviseren wij om niet alleen naar het merk Nemef te kijken. Controleer minimaal:

• Bediening: Cilinder-/sleutelbediend
• Doornmaat: 55 mm
• PC-maat: 72 mm
• Voorplaatbreedte: 24 mm
• Voorplaatlengte: 1700 mm
• Voorplaatafwerking: Verzinkt
• Uiteinden voorplaat: Afgerond
• Draairichting: Links/rechts toepasbaar
• Toepassing: Houten deur

Daarnaast moeten ook de posities en typen van de aanvullende vergrendelingspunten overeenkomen met de bestaande meerpuntssluiting en sluitvoorzieningen in het kozijn.

Wanneer heb je deze Nemef meerpuntssluiting nodig?

Deze uitvoering is geschikt wanneer:

• De bestaande Nemef meerpuntssluiting defect of versleten is.
• Een cilinderbediende meerpuntssluiting benodigd is.
• De bestaande uitvoering met de sleutel wordt vergrendeld.
• Een doornmaat van 55 mm benodigd is.
• De PC-maat 72 mm bedraagt.
• De voorplaat 24 mm breed moet zijn.
• Een voorplaatlengte van 1700 mm benodigd is.
• De bestaande voorplaat afgeronde uiteinden heeft.
• Een verzinkte voorplaat benodigd is.
• De meerpuntssluiting in een houten deur wordt toegepast.

Waarom kiezen voor deze Nemef meerpuntssluiting?

• Meerpuntssluiting van Nemef.
• Cilinderbediende / sleutelbediende uitvoering.
• Niet krukbediend.
• Vergrendeling op meerdere posities van de deur.
• Doornmaat 55 mm.
• PC-maat 72 mm.
• Verzinkte voorplaat.
• Voorplaatbreedte 24 mm.
• Voorplaatlengte 1700 mm.
• Voorplaat met afgeronde uiteinden.
• Geschikt voor houten deuren.
• Geschikt voor linksdraaiende deuren.
• Geschikt voor rechtsdraaiende deuren.
• Geschikt voor renovatie en vervanging.

Specificaties

• Merk: Nemef
• Product: Meerpuntssluiting
• Bediening: Cilinderbediend / sleutelbediend
• Krukbediend: Nee
• Doornmaat: 55 mm
• PC-maat: 72 mm
• Voorplaatbreedte: 24 mm
• Voorplaatlengte: 1700 mm
• Voorplaatafwerking: Verzinkt
• Voorplaatuiteinden: Afgerond
• Toepassing: Houten deuren
• Draairichting: Links- en rechtsdraaiend

Veelgestelde vragen

Is deze Nemef meerpuntssluiting cilinderbediend?

Ja. Deze meerpuntssluiting is cilinderbediend, ook wel sleutelbediend genoemd. De vergrendeling wordt geactiveerd door de sleutel in de profielcilinder te bedienen.

Is deze Nemef meerpuntssluiting krukbediend?

Nee. Deze uitvoering is niet krukbediend. De aanvullende vergrendelingspunten worden via de cilinder en sleutel bediend en niet door de deurkruk omhoog te bewegen.

Wat betekent een doornmaat van 55 mm?

De doornmaat is de afstand vanaf de voorzijde van de voorplaat tot het hart van de krukstift. Bij deze uitvoering bedraagt deze afstand 55 mm.

Wat betekent PC 72?

PC 72 betekent dat de hart-op-hart afstand tussen de krukstift en profielcilinder 72 mm bedraagt.

Hoe breed is de voorplaat?

De voorplaat is 24 mm breed.

Hoe lang is de voorplaat?

De totale lengte van de voorplaat bedraagt 1700 mm.

Heeft de voorplaat rechte of afgeronde uiteinden?

Deze uitvoering heeft een voorplaat met afgeronde uiteinden. Controleer dit bij vervanging altijd aan de bestaande meerpuntssluiting.

Is de voorplaat van RVS?

Nee. De voorplaat van deze uitvoering is verzinkt uitgevoerd.

Voor welke deuren is deze meerpuntssluiting geschikt?

Deze uitvoering is geschikt voor houten deuren en kan worden toegepast bij zowel links- als rechtsdraaiende deuren.

Waar moet ik op letten bij vervanging?

Controleer in ieder geval de cilinderbediening, doornmaat 55 mm, PC-maat 72 mm, voorplaatbreedte 24 mm, voorplaatlengte 1700 mm en de afgeronde uiteinden. Vergelijk daarnaast de positie en uitvoering van alle aanvullende sluitpunten met de bestaande Nemef meerpuntssluiting.
