SOBINCO 8601 dag- en nachtslot 34-92-8-U22x274 – 10.5

Sobinco 8601 dag- en nachtslot reeks 8600, doornmaat 34 mm, U-vormige voorplaat 22 mm

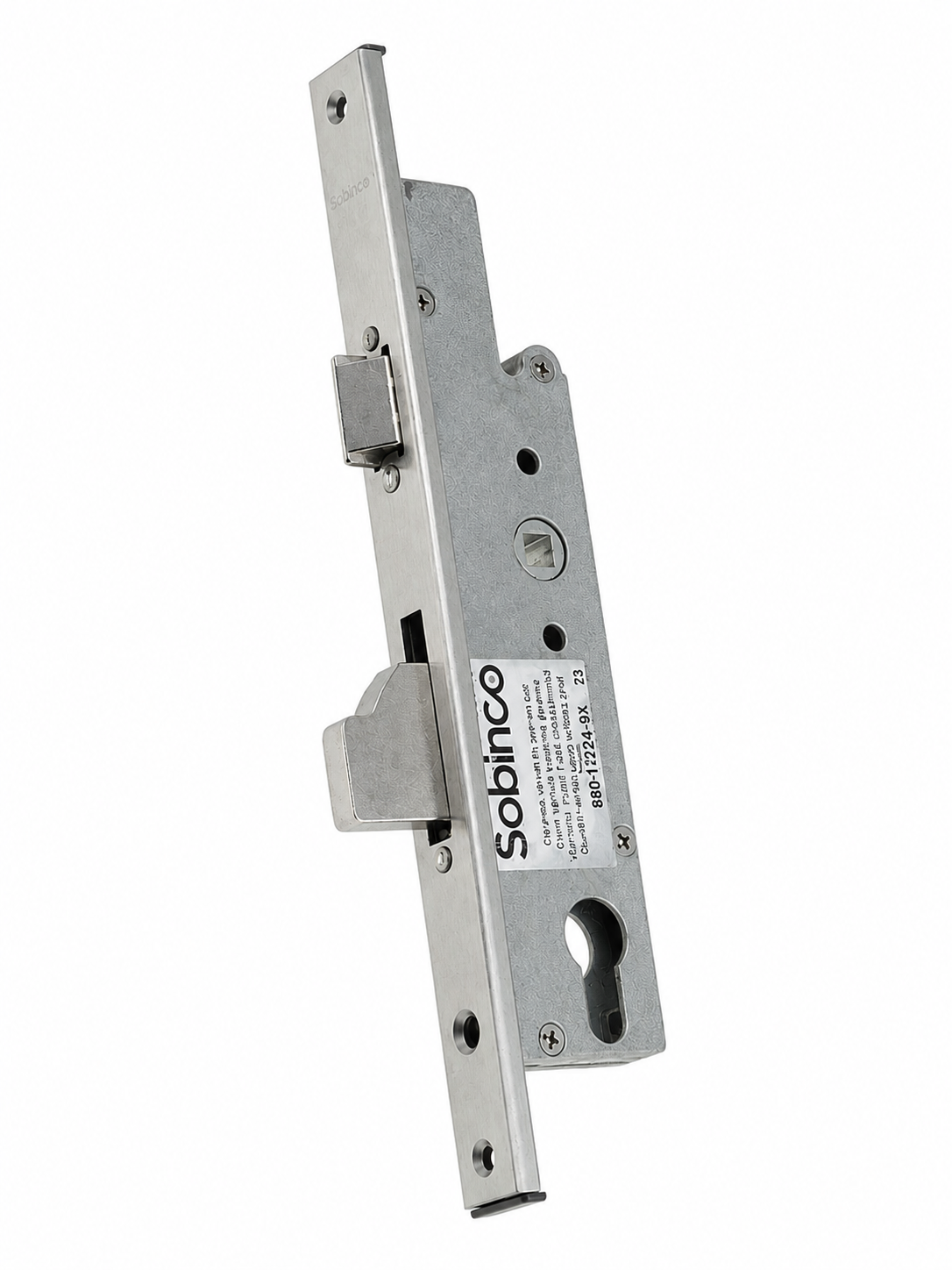

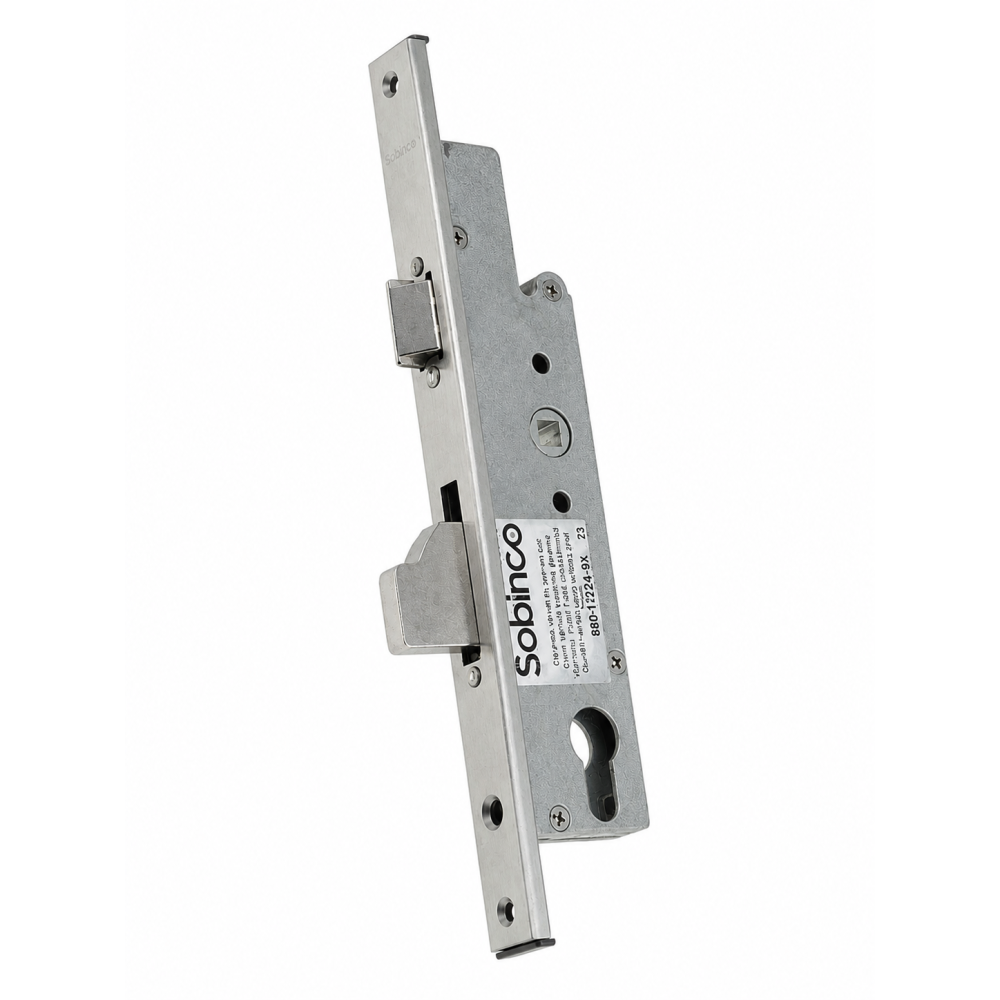

De Sobinco 8601 is een smal dag- en nachtslot voor aluminium deuren. Het slot heeft een dagschoot en een nacht-zwenkschoot. Met één slag van 360° van de sleutel draai je de deur op slot of weer open.

Productomschrijving

De dagschoot houdt de deur dicht en bedien je met de kruk of met de sleutel. Hij steekt 10,5 mm uit. De nacht-zwenkschoot schuift niet recht naar buiten, maar zwenkt uit het slot. Daardoor kan hij langer zijn en blijft er evenveel metaal in de slotkast als erbuiten. Met een koevoet is de deur dan veel lastiger open te breken.

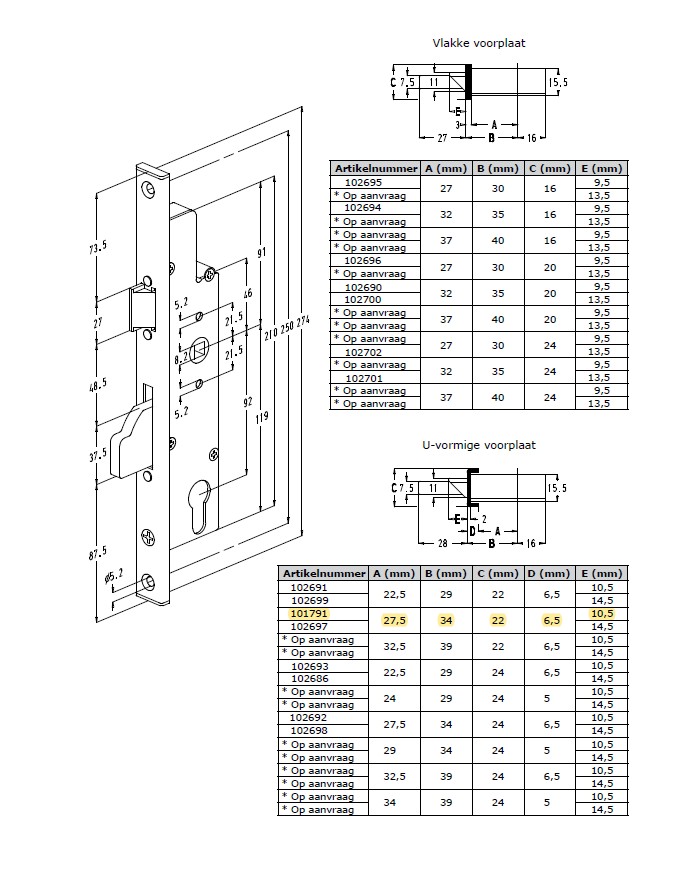

De kast is maar 15,5 mm breed, dus het slot past in smalle aluminium profielen. De doornmaat is 34 mm, gemeten vanaf de voorkant van de voorplaat, en de PC-maat 92 mm. Je gebruikt een europrofielcilinder en een kruk met een krukstift van 8 mm. De voorplaat is U-vormig, van RVS, 22 mm breed, 6,5 mm diep en 274 mm lang. Sobinco noemt deze uitvoering 8601-U22-30. De kast is van zamak, de schoten van vernikkeld zamak. Boven en onder het krukgat zitten twee doorgangen: daarmee schroef je de krukken dwars door het slot aan elkaar vast, zodat er aan de buitenkant geen schroeven te zien zijn.

Het slot is links en rechts te gebruiken. Om de draairichting te wisselen draai je de dagschoot om: nacht-zwenkschoot in sluitstand, dagschoot met een tang naar voren trekken, 180° draaien en terugduwen.

Waar moet je op letten bij vervanging?

• Meet de doornmaat vanaf de voorkant van de voorplaat: 34 mm.
• Controleer de voorplaat: U-vormig, 22 mm breed, 6,5 mm diep en 274 mm lang. Een vlakke voorplaat of een U-voorplaat met een andere breedte past niet in dezelfde uitsparing.
• Kijk hoe ver de dagschoot uitsteekt. Sobinco maakt dit slot met 10,5 mm (8601) en 14,5 mm (8605). Neem dezelfde uitsteek als je oude slot.
• Meet de PC-maat: 92 mm. De Sobinco-sloten uit de reeks 8000 hebben een andere PC-maat (97,3 mm) en passen dus niet in plaats van dit slot.
• Had je oude slot een rol in plaats van een dagschoot, of alleen een nacht-zwenkschoot? Dan heb je een ander type uit de reeks 8600 nodig.

Andere uitvoeringen uit dezelfde reeks:

• Sobinco 8605 DM34, U-voorplaat 22 mm: dagschoot 14,5 mm
• Sobinco 8601 DM29, U-voorplaat 22 mm: dagschoot 10,5 mm
• Sobinco 8605 DM29, U-voorplaat 22 mm: dagschoot 14,5 mm
• Sobinco 8601 DM34, U-voorplaat 24 mm: dagschoot 10,5 mm
• Sobinco 8605 DM34, U-voorplaat 24 mm: dagschoot 14,5 mm
• Sobinco 8601 DM29, U-voorplaat 24 mm: dagschoot 10,5 mm
• Sobinco 8605 DM29, U-voorplaat 24 mm: dagschoot 14,5 mm

Specificaties

• Merk: Sobinco
• Type: dag- en nachtslot reeks 8600, type 8601, cilinderbediend
• Schoten: dagschoot (10,5 mm uitsteek) en nacht-zwenkschoot
• Bediening: dagschoot met kruk of sleutel, nacht-zwenkschoot met 1 slag van 360°
• Doornmaat: 34 mm
• PC-maat: 92 mm
• Krukgat: 8 mm
• Voorplaat: U-vormig, RVS, 22 x 6,5 mm, lengte 274 mm
• Kastbreedte: 15,5 mm
• Materiaal: kast zamak, schoten vernikkeld zamak
• Draairichting: links en rechts (dagschoot omdraaien)
• Getest volgens EN 12209

Veelgestelde vragen

Welke sluitplaat heb ik nodig?
Sobinco heeft voor de reeks 8600 sluitplaten in zamak (8351) en in RVS (8353). De zamak-sluitplaten zijn in de breedte 3 mm te verstellen en hebben een kastje voor de nacht-zwenkschoot. Welke je nodig hebt hangt af van je kozijnprofiel. De maten staan in de Sobinco-documentatie bij dit artikel. Bij dit slot passen onze zamak sluitplaat 5,5 x 18 mm, 11 x 18 mm, 8,5 x 18 mm, 5,5 x 23 mm en de RVS sluitplaat 24 x 205 mm.

Wat is het verschil tussen de 8601 en de 8605?
Alleen de dagschoot: bij de 8601 steekt die 10,5 mm uit, bij de 8605 14,5 mm. Meet bij je oude slot hoe ver de dagschoot buiten de voorplaat komt.

Kan ik de krukken aan de buitenkant onzichtbaar vastzetten?
Ja. Het slot heeft boven en onder het krukgat een doorgang, zodat je de krukken door het slot heen aan elkaar vastschroeft.
