ROTO NT E5/NX T onderscharnier kader DIN L 20-9/20-13 130 kg

Het ROTO NT E5/NX T onderscharnier kader DIN L 20-9/20-13 130 kg is een origineel Roto onderscharnier kozijndeel voor houten draai-kiepramen en draai-kiepdeuren. Dit onderdeel wordt ook wel het kaderdeel of kozijndeel genoemd en vormt samen met het bijpassende onderscharnier vleugeldeel het onderste scharnierpunt van het draai-kiepbeslag.

Deze uitvoering is geschikt voor zowel het ROTO NT E5 als het ROTO NX T beslagprogramma. Daarnaast is dit onderscharnier speciaal ontwikkeld voor linksdraaiende houten ramen en deuren, geschikt voor as-maat 9 mm en 13 mm, een opdekmaat (flensmaat) van 20 mm en een maximaal vleugelgewicht van 130 kg.

Productomschrijving

Het onderscharnier van een Roto draai-kiepbeslag bestaat uit twee hoofdonderdelen:

• het kaderdeel / kozijndeel
• het vleugeldeel / raam- of deurdeel

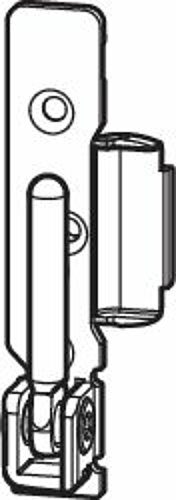

Dit artikel betreft het kaderdeel. Dit is het gedeelte van het onderscharnier dat onderaan in het kozijn wordt gemonteerd.

Het bijpassende vleugeldeel wordt onderaan in het raam of de deur geplaatst. Samen vormen deze onderdelen het onderste draaipunt van het draai-kiepbeslag en zorgen zij voor een stabiele, veilige en duurzame werking van het raam of de deur.

Geschikt voor ROTO NT E5 én ROTO NX T beslag

Een groot voordeel van dit onderscharnier is dat het zowel binnen het ROTO NT E5 als het ROTO NX T beslagprogramma kan worden toegepast.

Hierdoor is hetzelfde kozijndeel geschikt voor beide beslagseries, mits het wordt gecombineerd met de juiste bijpassende beslagonderdelen.

Controleer daarom altijd of de overige beslagdelen overeenkomen met deze uitvoering.

Geschikt voor linksdraaiende ramen en deuren

Deze uitvoering is uitsluitend geschikt voor:

• linksdraaiende houten draai-kiepramen
• linksdraaiende houten draai-kiepdeuren

Bij een linksdraaiende uitvoering bevinden de scharnieren zich aan de linkerzijde wanneer het raam of de deur van binnenuit wordt bekeken.

Controleer daarom altijd de draairichting voordat een vervangend onderdeel wordt besteld.

Geschikt voor as-maat 9 mm en 13 mm

Dit onderscharnier kaderdeel kan worden toegepast bij:

• as-maat 9 mm
• as-maat 13 mm

Hierdoor is het onderdeel geschikt voor verschillende uitvoeringen binnen zowel het ROTO NT E5 als het ROTO NX T beslagprogramma.

Geschikt voor opdekmaat / flensmaat 20 mm

Deze uitvoering is geschikt voor houten ramen en deuren met een opdekmaat, ook wel flensmaat genoemd, van 20 mm.

De opdekmaat is de overlap van het raam of de deur ten opzichte van het kozijn. Bij deze uitvoering bedraagt deze overlap 20 mm.

Controleer daarom altijd de bestaande opdekmaat voordat een vervangend onderscharnier wordt besteld.

Belastbaar tot 130 kg

Dit onderscharnier kaderdeel is geschikt voor een maximaal raam- of deurgewicht van 130 kg.

Daardoor is het geschikt voor zowel standaard als zwaardere houten draai-kiepramen en draai-kiepdeuren tot een maximaal vleugelgewicht van 130 kg.

Te combineren met het passende vleugeldeel

Voor een complete montage dient dit kaderdeel te worden gecombineerd met het bijpassende ROTO NT E5/NX T onderscharnier vleugeldeel DIN L, ook wel raamdeel of deurdeel genoemd.

Bekijk hiervoor ook de passende vleugeldeel onderscharnieren.
ROTO NT E5/NX T onderscharnier vleugel DIN L, 20-9 | Kozijn Parts
ROTO NT E5/NX T onderscharnier vleugel DIN L, 20-13 | Kozijn Parts

Bekijk ook het Roto stofkapje voor het vleugeldeel onderscharnier
ROTO stofkapje voor NX T/NT E5 onderscharnier | Kozijn Parts

Wanneer heb je dit onderscharnier kaderdeel nodig?

• wanneer het bestaande kaderdeel beschadigd is
• bij slijtage van het onderste scharnierpunt
• bij renovatie van ROTO NT E5 of ROTO NX T beslag
• bij vervanging van het onderscharnier kozijndeel
• bij onderhoud aan houten draai-kiepramen of draai-kiepdeuren
• wanneer het bijpassende vleugeldeel wordt vervangen

Waarom kiezen voor dit ROTO onderscharnier kaderdeel?

• origineel Roto onderdeel
• geschikt voor zowel ROTO NT E5 als ROTO NX T beslag
• kaderdeel / kozijndeel van het onderscharnier
• geschikt voor linksdraaiende houten ramen en deuren
• toepasbaar bij as-maat 9 mm en 13 mm
• geschikt voor opdekmaat / flensmaat 20 mm
• belastbaar tot 130 kg
• te combineren met het bijpassende DIN L vleugeldeel
• duurzame en slijtvaste uitvoering

Specificaties

• Merk: Roto
• Serie: NT E5 / NX T
• Product: onderscharnier kaderdeel / kozijndeel
• Draairichting: DIN L (links)
• Toepassing: houten draai-kiepramen en draai-kiepdeuren
• Geschikt voor beslagserie: ROTO NT E5 en ROTO NX T
• As-maat: 9 mm en 13 mm
• Opdekmaat / flensmaat: 20 mm
• Maximale belasting: 130 kg
• Montagepositie: onderzijde kozijn
• Te combineren met: ROTO NT E5/NX T onderscharnier vleugeldeel DIN L

Veelgestelde vragen

Wat is een onderscharnier kaderdeel?

Het kaderdeel, ook wel kozijndeel genoemd, is het gedeelte van het onderscharnier dat onderaan in het kozijn wordt gemonteerd.

Is dit onderscharnier geschikt voor zowel ROTO NT E5 als ROTO NX T beslag?

Ja. Dit onderscharnier kaderdeel kan worden toegepast binnen zowel het ROTO NT E5 als het ROTO NX T beslagprogramma, mits het wordt gecombineerd met de juiste bijpassende beslagonderdelen.

Is dit onderdeel geschikt voor links- en rechtsdraaiende ramen?

Nee. Deze uitvoering is uitsluitend geschikt voor linksdraaiende houten draai-kiepramen en draai-kiepdeuren. Voor rechtsdraaiende toepassingen is een DIN R-uitvoering benodigd.

Voor welke as-maat is dit onderscharnier geschikt?

Dit onderdeel is geschikt voor as-maat 9 mm en 13 mm.

Wat betekent opdekmaat of flensmaat 20 mm?

Dit betekent dat de overlap van het raam of de deur ten opzichte van het kozijn 20 mm bedraagt.

Tot welk gewicht is dit onderscharnier geschikt?

Dit onderscharnier kaderdeel is geschikt voor raam- en deurgewichten tot maximaal 130 kg.
