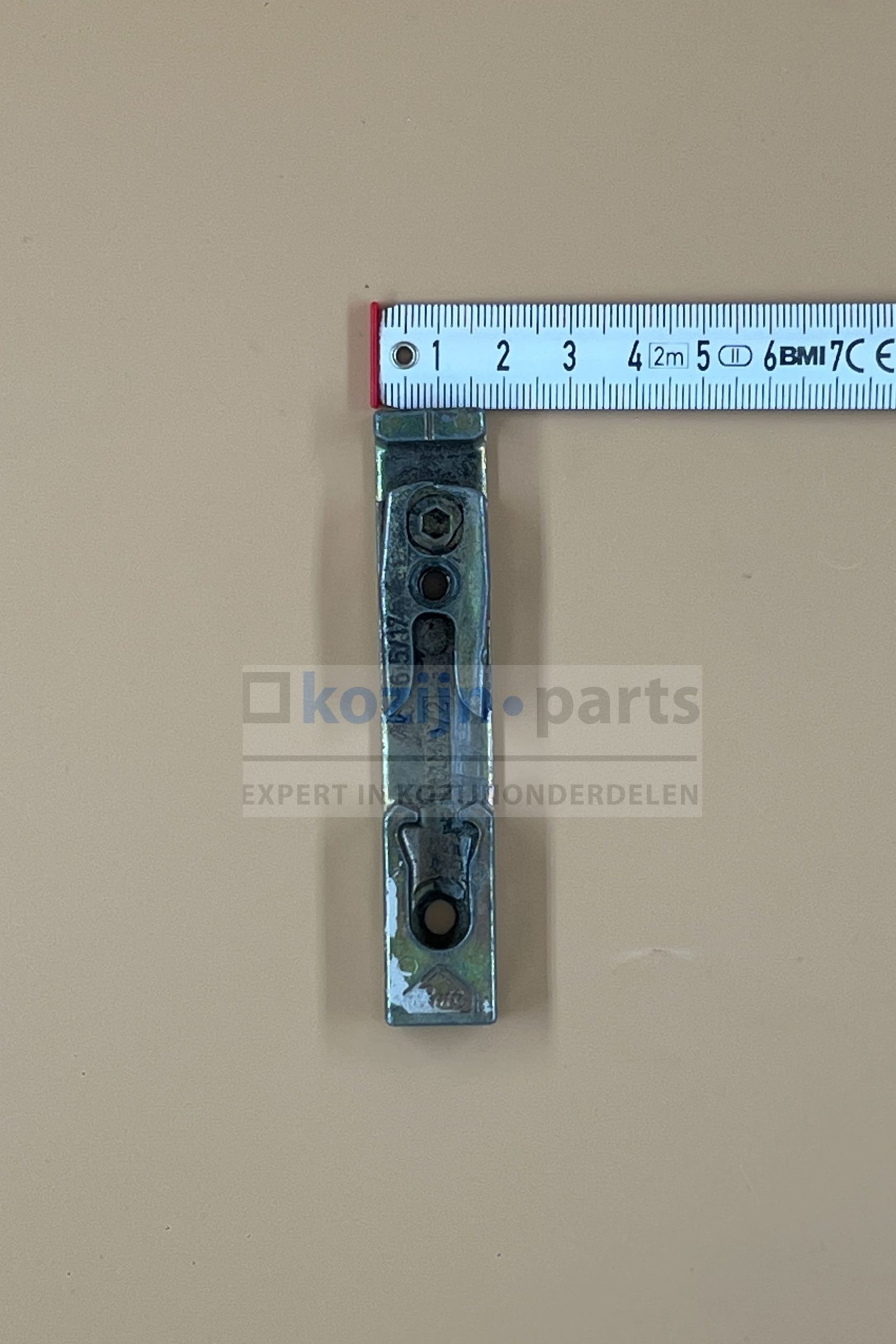

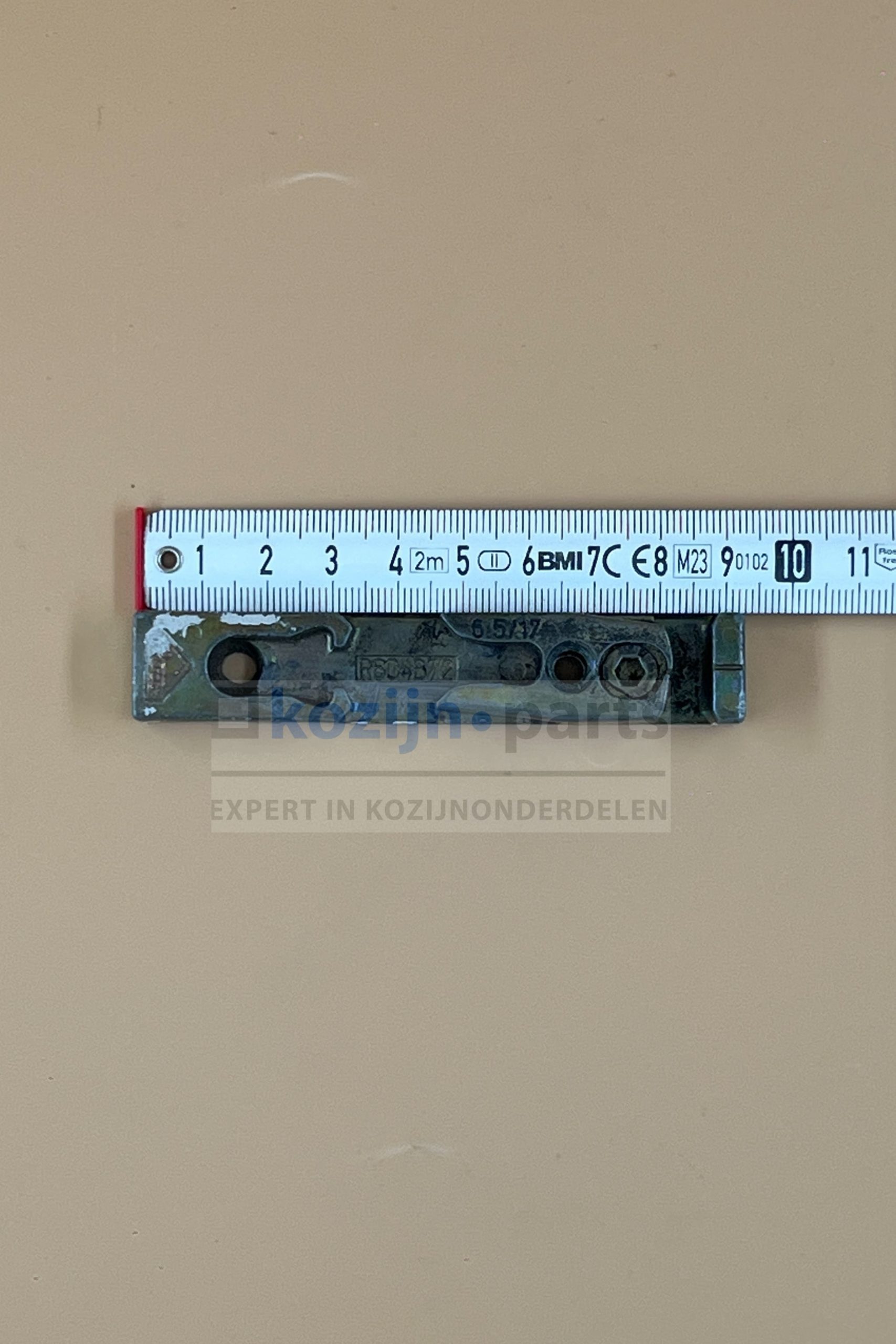

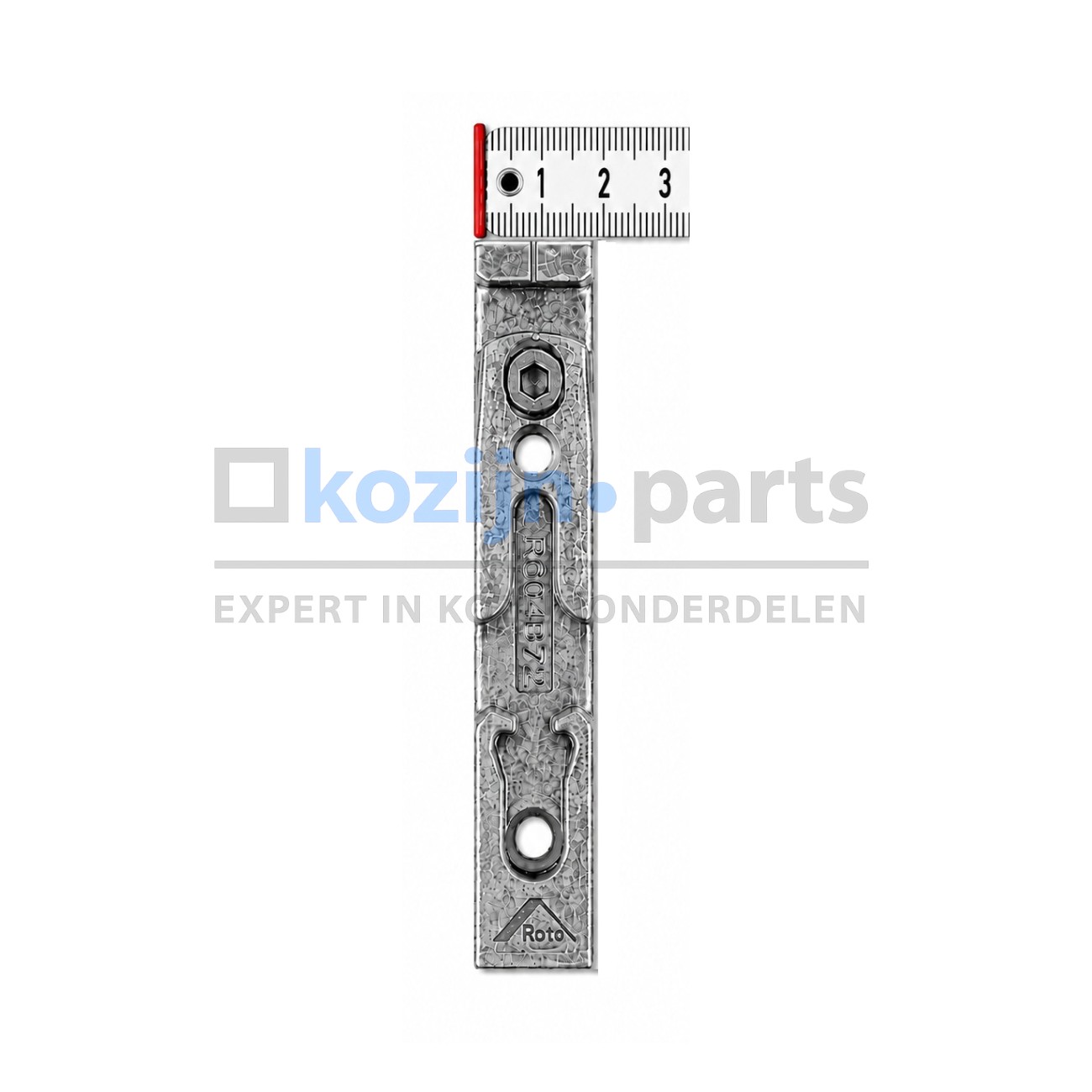

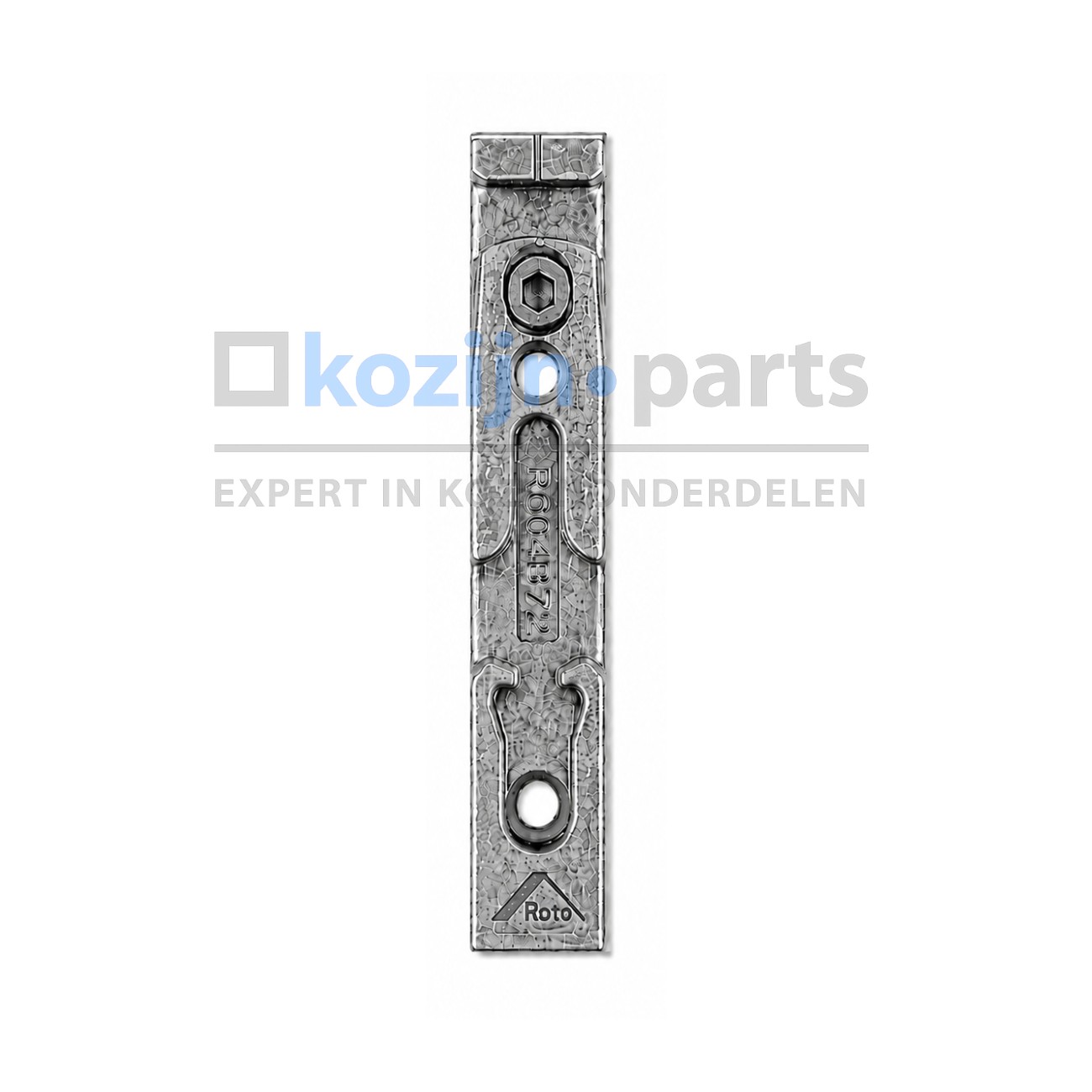

ROTO Centro kiep-sluitplaat, sponning 18, AS 9 (R604B72/64823)

De ROTO Centro kiep-sluitplaat, sponning 18, AS 9 (R604B72/64823) is een originele verstelbare kiep-sluitplaat voor Roto Centro draai-kiepbeslag in houten kozijnen. Deze kiep-sluitplaat is geschikt voor een beslagas (AS-maat) van 9 mm en kan worden toegepast in zowel links- als rechtsdraaiende ramen.

Deze uitvoering is speciaal ontwikkeld voor houten kozijnen met een vlakke aanslag of sponningdiepte van minimaal 18 mm. Dankzij de vlakke uitvoering wordt de sluitplaat vlak op het kozijn gemonteerd en is deze niet voorzien van positioneringsnokken. De kiep-sluitplaat beschikt daarnaast over een verstelbare functie waarmee de sluitdruk eenvoudig kan worden afgesteld en zorgt ervoor dat het draaikiepbeslag tijdens de kiepstand onderaan in het kozijn correct wordt geborgd.

Productomschrijving

De ROTO Centro kiep-sluitplaat R604B72/64823 is speciaal ontwikkeld voor houten kozijnen die zijn voorzien van Roto Centro draai-kiepbeslag.

De kiep-sluitplaat wordt gemonteerd aan de onderzijde van de sluitzijde van de verticale kozijnstijl. In gesloten stand vormt de sluitplaat het aangrijpingspunt voor de sluitnok van het beslag. Tijdens het kiepen zorgt de sluitplaat ervoor dat het draaikiepbeslag onderaan correct wordt geleid en veilig in het kozijn wordt geborgd.

Door de verstelbare uitvoering kan de sluitdruk nauwkeurig worden afgesteld, waardoor het raam optimaal aansluit op de afdichtingsrubbers.

Uitsluitend geschikt voor Roto Centro beslag

Deze kiep-sluitplaat is uitsluitend geschikt voor Roto Centro draai-kiepbeslag.

Roto Centro is een oudere beslagserie die jarenlang veel werd toegepast in houten kozijnen. Hoewel Roto later beslagseries zoals Roto NT en Roto NX heeft ontwikkeld, is deze kiep-sluitplaat niet geschikt voor deze systemen.

Door verschillen in constructie, maatvoering en bevestiging zijn de onderdelen niet onderling uitwisselbaar.

Deze kiep-sluitplaat is uitsluitend geschikt voor:

• Roto Centro draaikiepbeslag

Niet geschikt voor:

• Roto NT
• Roto NX
• Overige Roto beslagseries

Controleer daarom altijd welk beslag in het raam aanwezig is voordat u deze kiep-sluitplaat bestelt.

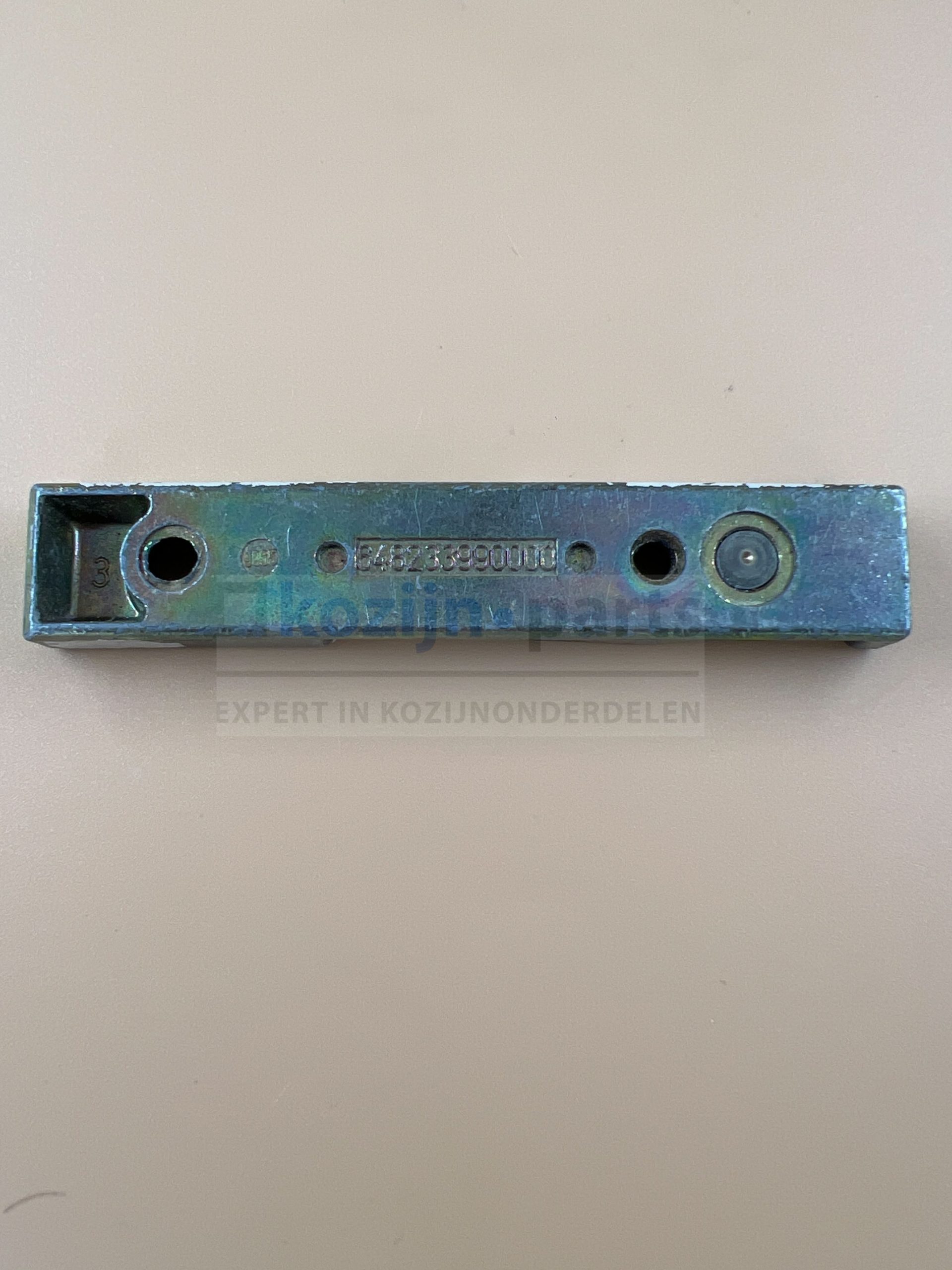

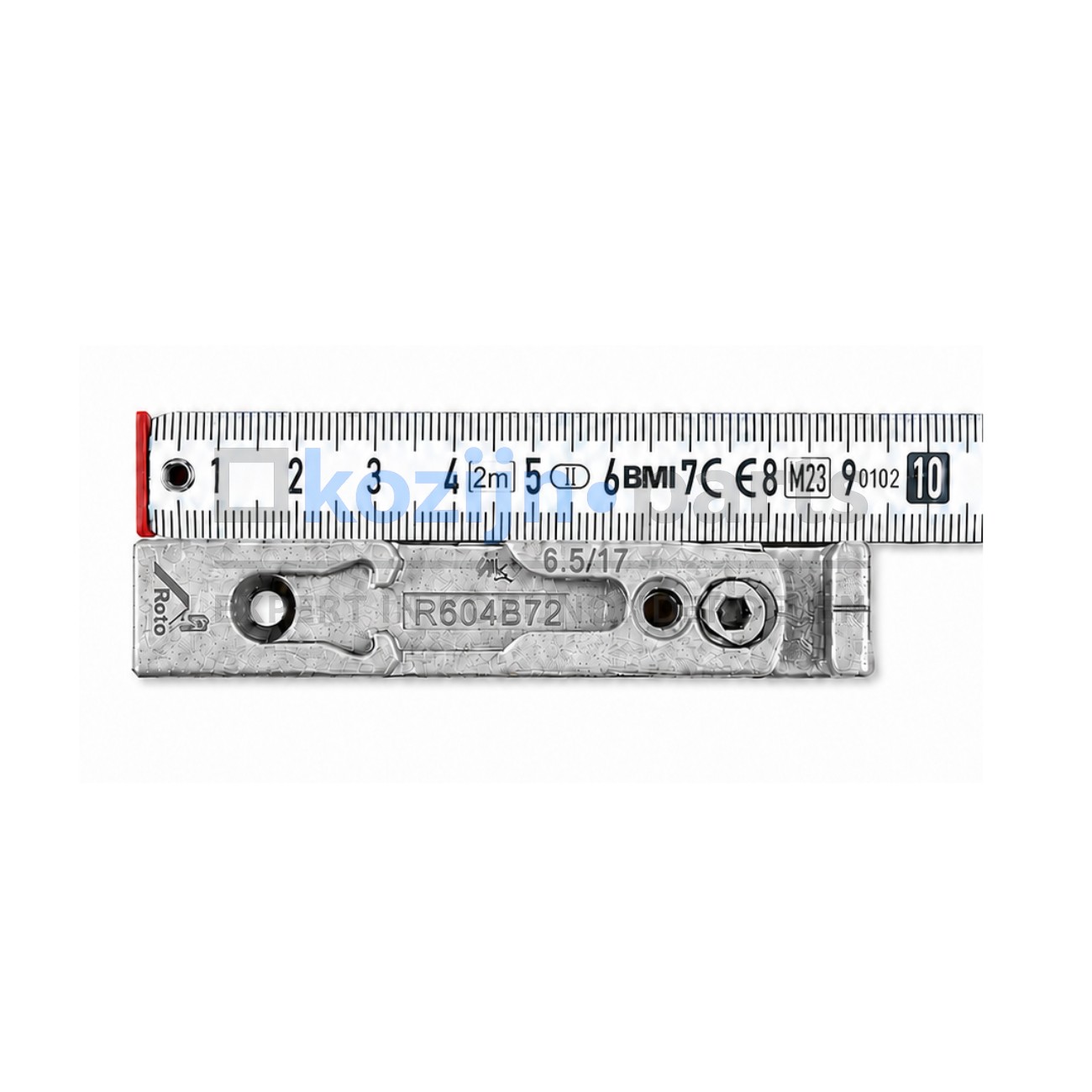

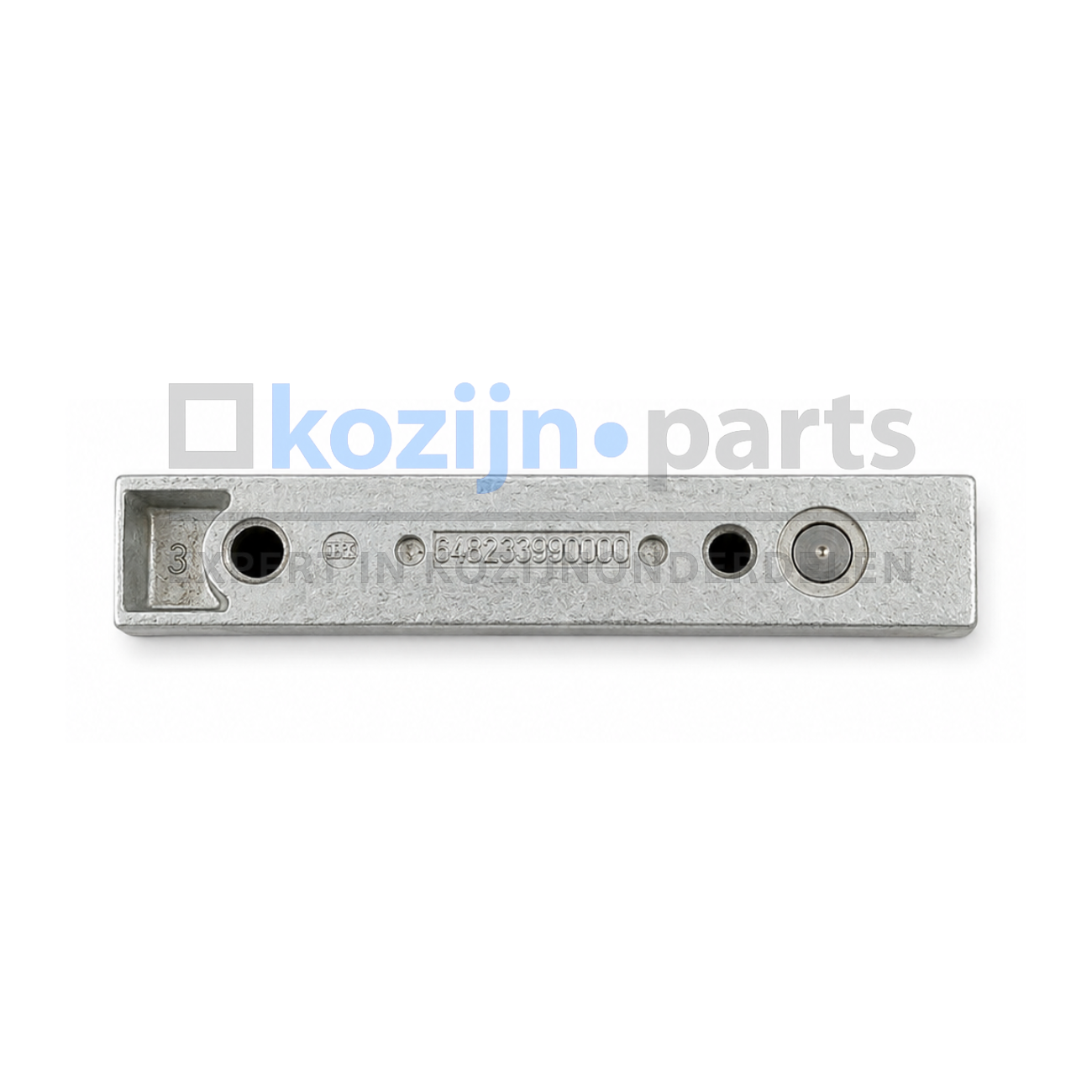

Herkenbaar aan sluitplaatnummer R604B72 / 64823

Deze kiep-sluitplaat is voorzien van de sluitplaatnummers R604B72 en 64823.

Deze coderingen staan op de sluitplaat aangebracht en worden gebruikt om de juiste uitvoering te herkennen. Controleer daarom altijd of één van deze nummers overeenkomt met de bestaande kiep-sluitplaat.

Let op: R604B72 en 64823 zijn sluitplaatnummers en geen officiële Roto-artikelnummers.

Verstelbare sluitdruk

Deze uitvoering is voorzien van een verstelbare sluitfunctie.

Hiermee kan de sluitdruk eenvoudig worden aangepast aan de situatie van het raam. Een correct ingestelde sluitdruk zorgt voor:

• Optimale aansluiting op de afdichtingsrubbers.
• Minder tocht en vochtinfiltratie.
• Soepel sluiten van het raam.
• Compensatie van lichte werking van het houten kozijn.
• Langere levensduur van het beslag en de afdichtingsrubbers.

Borging tijdens de kiepfunctie

Naast de sluitfunctie heeft deze kiep-sluitplaat een tweede belangrijke taak.

Tijdens de kiepstand zorgt de kiep-sluitplaat ervoor dat het draaikiepbeslag onderaan in het kozijn wordt geborgd. Hierdoor blijft het raam tijdens het kiepen stabiel, wordt het beslag correct geleid en behoudt het de juiste positie.

Vlakke uitvoering voor sponning 18

Deze uitvoering is speciaal ontwikkeld voor houten kozijnen met een vlakke aanslag of sponningdiepte van minimaal 18 mm.

Doordat het kozijn geen profilering of infrezing voor de sluitplaat heeft, is ook de sluitplaat volledig vlak uitgevoerd. De sluitplaat wordt daarom vlak op het hout gemonteerd.

In tegenstelling tot sommige andere Roto Centro sluitplaten is deze uitvoering niet voorzien van positioneringsnokken. De sluitplaat wordt uitsluitend met de bevestigingsschroeven op het kozijn bevestigd.

Controleer daarom altijd of uw kozijn is voorzien van een vlakke sponning en een minimale sponningdiepte van 18 mm.

Geschikt voor links- en rechtsdraaiende ramen

Deze kiep-sluitplaat is universeel toepasbaar en geschikt voor:

• Linksdraaiende ramen.
• Rechtsdraaiende ramen.

Hierdoor hoeft geen onderscheid gemaakt te worden tussen een linker- of rechteruitvoering.

Geschikt voor beslagas (AS) 9 mm

Deze uitvoering is geschikt voor een AS-maat (beslagas) van 9 mm.

Controleer altijd de beslagas van het aanwezige beslag om zeker te zijn van een correcte passing.

Wanneer heb je deze kiep-sluitplaat nodig?

Deze verstelbare kiep-sluitplaat is geschikt wanneer:

• De bestaande kiep-sluitplaat beschadigd of versleten is.
• Het raam niet meer goed sluit.
• Het raam tijdens de kiepstand niet meer correct wordt geborgd.
• De sluitdruk opnieuw moet worden afgesteld.
• U onderhoud uitvoert aan Roto Centro draaikiepbeslag.
• De bestaande kiep-sluitplaat is voorzien van sluitplaatnummer R604B72 of 64823.
• Het houten kozijn is voorzien van een vlakke sponning van minimaal 18 mm.

Waarom kiezen voor de ROTO Centro kiep-sluitplaat R604B72/64823?

• Origineel Roto onderdeel.
• Uitsluitend geschikt voor Roto Centro beslag.
• Speciaal ontwikkeld voor houten kozijnen.
• Geschikt voor een vlakke sponning van minimaal 18 mm.
• Vlakke uitvoering zonder positioneringsnokken.
• Vlak op het kozijn te monteren.
• Geschikt voor beslagas (AS) 9 mm.
• Verstelbare uitvoering.
• Borgt het beslag tijdens de kiepstand.
• Geschikt voor links- en rechtsdraaiende ramen.
• Herkenbaar aan sluitplaatnummers R604B72 en 64823.
• Ideaal voor onderhoud en vervanging van Roto Centro beslag.

Specificaties

• Merk: Roto
• Serie: Centro
• Product: Verstelbare kiep-sluitplaat
• Sluitplaatnummer: R604B72 / 64823
• Uitvoering: Vlak, verstelbaar
• Sponningdiepte: Minimaal 18 mm
• Montage: Vlak op het kozijn
• Positioneringsnokken: Nee
• Beslagas (AS): 9 mm
• Geschikt voor: Roto Centro draaikiepbeslag
• Niet geschikt voor: Roto NT, Roto NX en overige Roto beslagseries
• Toepassing: Houten kozijnen
• Montagepositie: Onderzijde van de sluitzijde van de verticale kozijnstijl
• Extra functie: Borging van het beslag tijdens de kiepstand
• Draairichting: Links- en rechtsdraaiende ramen
• Materiaal: Metaal
• Origineel Roto onderdeel: Ja

Veelgestelde vragen

Voor welk beslag is deze kiep-sluitplaat geschikt?

Deze kiep-sluitplaat is uitsluitend geschikt voor Roto Centro draaikiepbeslag.

Zijn R604B72 en 64823 artikelnummers?

Nee. R604B72 en 64823 zijn de coderingen (sluitplaatnummers) die op de sluitplaat zijn aangebracht. Hiermee kunt u controleren of u de juiste uitvoering vervangt. Het zijn geen officiële Roto-artikelnummers.

Waar wordt deze kiep-sluitplaat gemonteerd?

Deze kiep-sluitplaat wordt gemonteerd onderaan de sluitzijde van de verticale kozijnstijl van een houten draaikiepkozijn.

Waarom heeft deze sluitplaat geen positioneringsnokken?

Deze uitvoering is bedoeld voor houten kozijnen met een vlakke sponning. Omdat het kozijn geen profilering of infrezing heeft, wordt de sluitplaat vlak op het hout bevestigd. Positioneringsnokken zijn daardoor niet nodig.

Wat is de functie van een kiep-sluitplaat?

De kiep-sluitplaat vormt het sluitpunt voor de sluitnok en maakt het mogelijk de sluitdruk af te stellen. Daarnaast zorgt zij ervoor dat het draaikiepbeslag tijdens de kiepstand onderaan in het kozijn correct wordt geborgd.

Wat betekent sponning 18?

Dit betekent dat deze kiep-sluitplaat geschikt is voor houten kozijnen met een vlakke aanslag of sponningdiepte van minimaal 18 mm.

Wat betekent AS 9?

AS staat voor beslagas. Deze kiep-sluitplaat is geschikt voor een beslagas van 9 mm en moet overeenkomen met de beslagas van het aanwezige Roto Centro beslag.

Is deze kiep-sluitplaat geschikt voor links- en rechtsdraaiende ramen?

Ja. Deze kiep-sluitplaat is universeel toepasbaar en geschikt voor zowel links- als rechtsdraaiende houten draaikiepramen.
