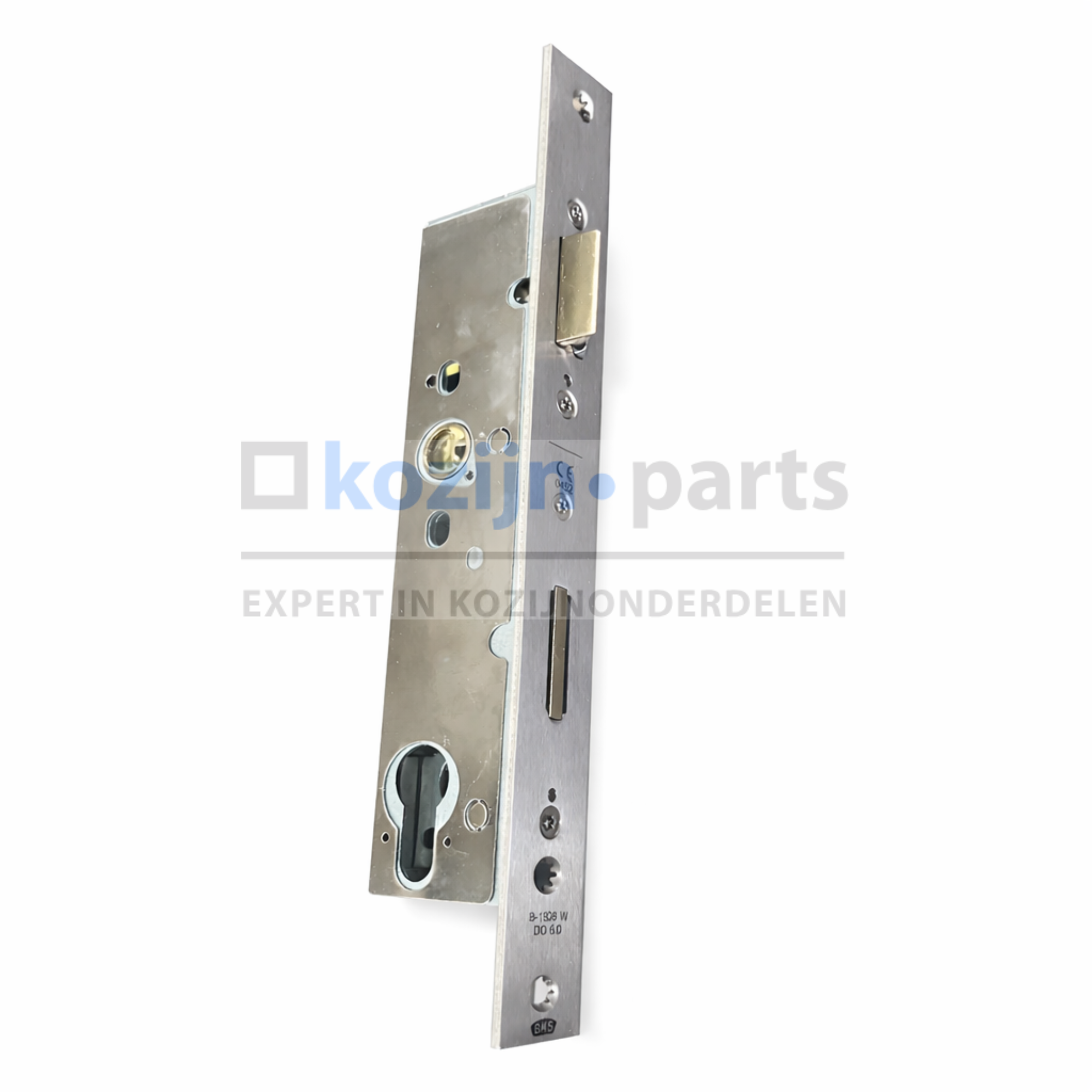

JANSEN 555.801 dag- en nachtslot 35-92-9-F28x270

Jansen 555.801 dag- en nachtslot, doornmaat 35 mm, voorplaat 28 x 270 mm

Dit Jansen dag- en nachtslot is voor stalen deuren van Jansen. Jansen gebruikt het onder meer in Economy 50- en Janisol 70-deuren, bij 1- en 2-vleugelige deuren zonder paniekfunctie.

Productomschrijving

Het slot heeft een dagschoot en een nachtschoot. De dagschoot houdt de deur dicht en trek je in met de kruk. Met de sleutel draai je de nachtschoot 20 mm uit en zet je de deur op slot.

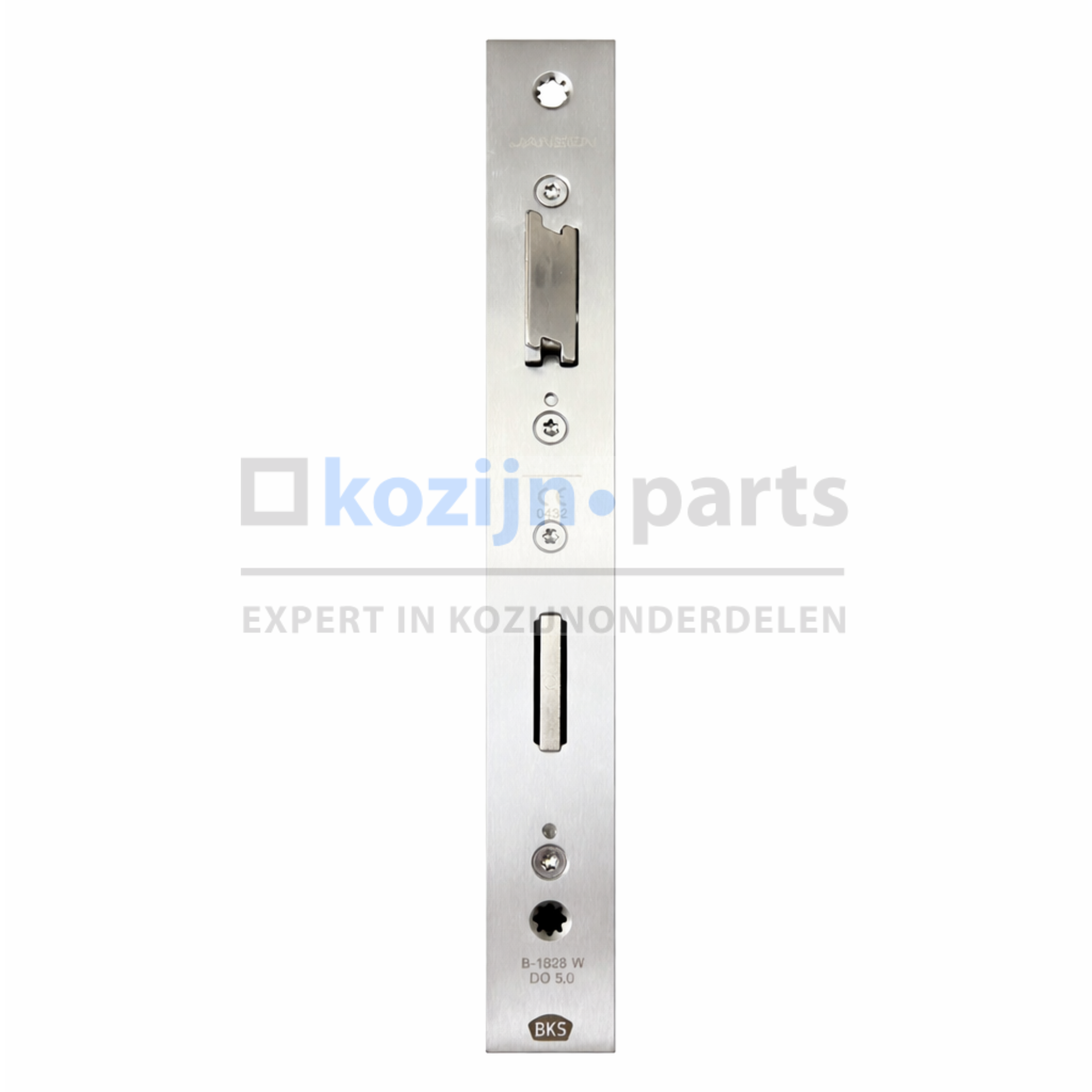

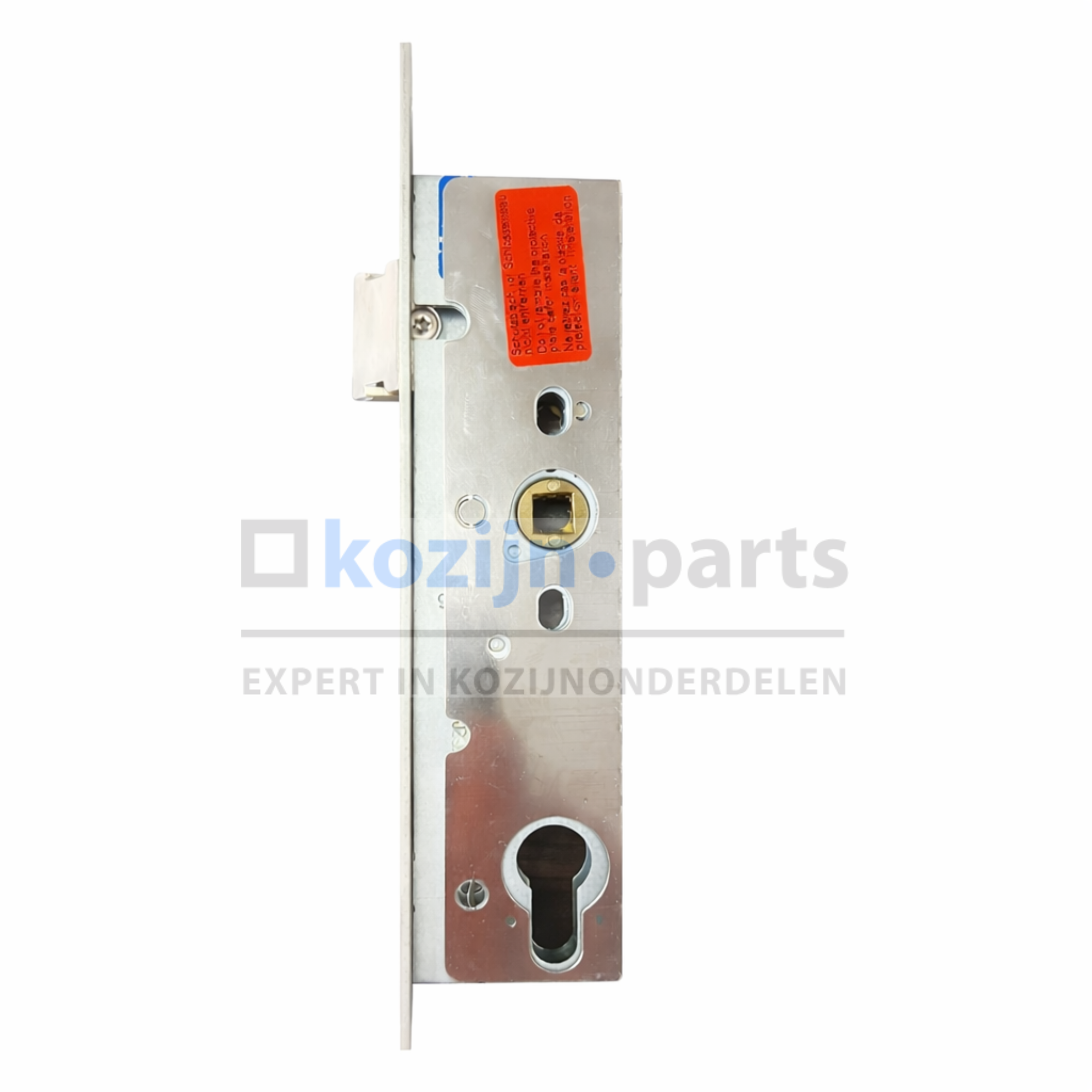

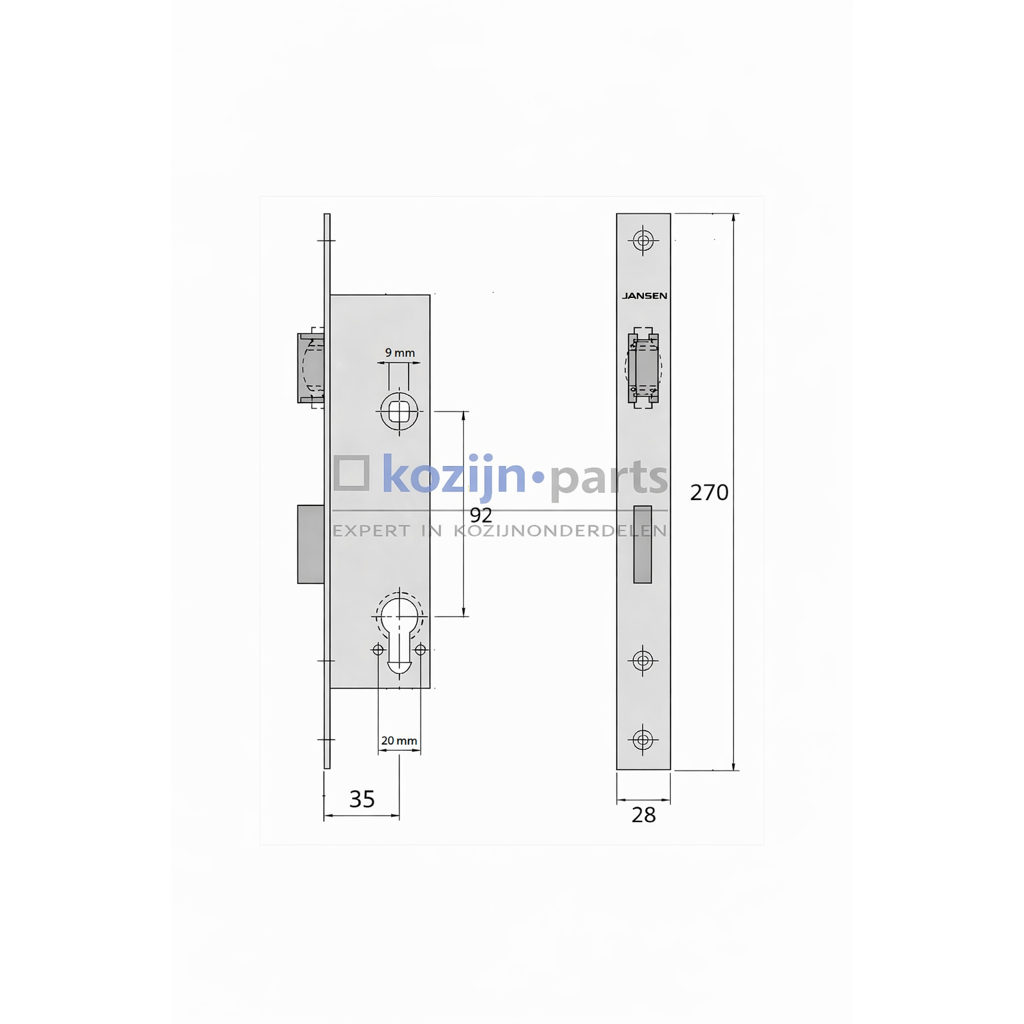

De doornmaat is 35 mm, gemeten vanaf de voorkant van de voorplaat, en de PC-maat 92 mm. Het slot is voor een europrofielcilinder Ø17 en een kruk met een krukstift van 9 mm. De voorplaat is van RVS, vlak, 28 mm breed, 270 mm lang en 3 mm dik. De slotkast is verzinkt en meet 15,5 x 202 x 47 mm (breed x hoog x diep). Het Jansen-artikelnummer is 555.801. Dezelfde uitvoering voor een Zwitserse ronde cilinder Ø22 heet 555.800 (PC 94 mm); die hebben wij niet standaard.

Het slot is links en rechts te gebruiken.

Welke sluitplaat heb ik nodig?

Dat hangt af van het deursysteem. Bij Economy 50 brandwerend hoort de RVS-sluitplaat 555.831 (links en rechts te gebruiken). Bij Janisol 70 noemt Jansen de sluitplaat 555.844; die hebben wij niet standaard, je kunt hem aanvragen via product aanvragen.

Brandwerende deuren

Jansen past dit slot ook toe in de volgende brandwerende deursystemen: Economy 50 en 60 (E30, EW30, E60, EW60), Janisol 2 (EI30) en Janisol C4 (EI60, EI90). De brandwerendheid is getest op het complete deursysteem van Jansen: alle onderdelen in en om het profiel zijn samen nodig om de brandwerendheidsklasse te halen.

Waar moet je op letten bij vervanging?

• Meet de doornmaat vanaf de voorkant van de voorplaat: 35 mm.
• Controleer de voorplaat: vlak, 28 mm breed en 270 mm lang. Een voorplaat met andere maten past niet in dezelfde uitsparing.
• Controleer de PC-maat (92 mm, cilinder Ø17) en de krukstift (9 mm).

Andere uitvoering met een vlakke voorplaat van 28 mm, met aansluiting voor een bovenvergrendeling:

• Jansen 555.815, DM35, voorplaat 28 x 320 mm

Specificaties

• Merk: Jansen
• Type: 555.801, dag- en nachtslot
• Schoten: dagschoot en nachtschoot (20 mm uitslag, 1 slag)
• Doornmaat: 35 mm
• PC-maat: 92 mm (cilinder Ø17)
• Krukgat: 9 mm
• Voorplaat: vlak, RVS, 28 x 270 x 3 mm
• Slotkast: verzinkt, 15,5 x 202 x 47 mm
• Draairichting: links en rechts
• Toepassing: stalen deuren van Jansen, 1- en 2-vleugelig, zonder paniekfunctie
• Volgens EN 12209

Veelgestelde vragen

Mijn oude slot heeft een voorplaat van 320 mm. Past dit slot dan?
Nee. Met een voorplaat van 320 mm heb je waarschijnlijk het slot met bovenvergrendeling: Jansen 555.815. Meet je oude voorplaat en kijk of er bovenin een stang op aansluit.
