GU Secury X renovatie MPS CIL 55-72-8-F20 – haak set

GU-Secury X renovatieset 55-72 met 2 haakschoten, voorplaat 20 mm rechthoekig, lengte zelf in te korten

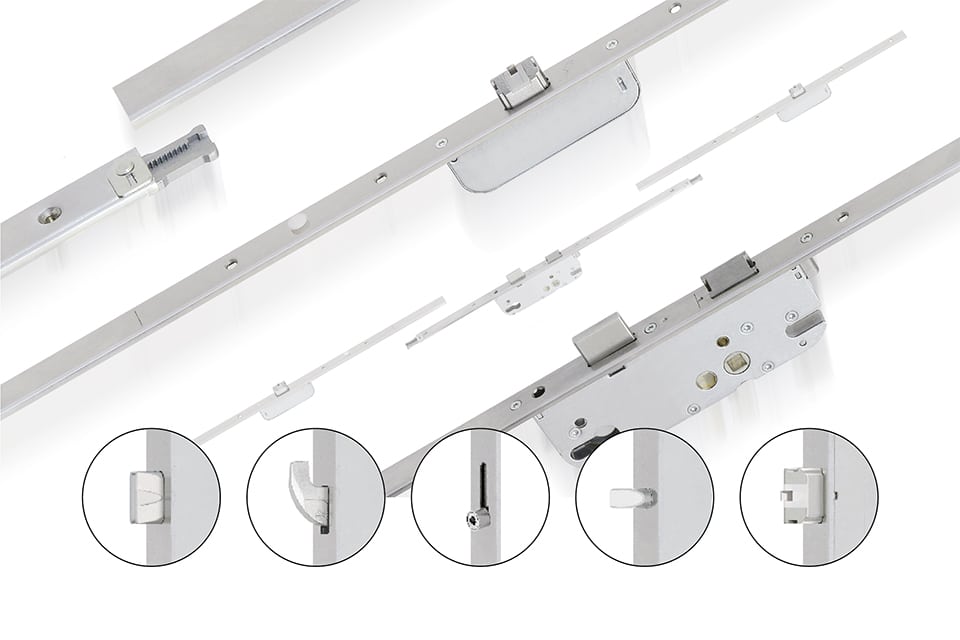

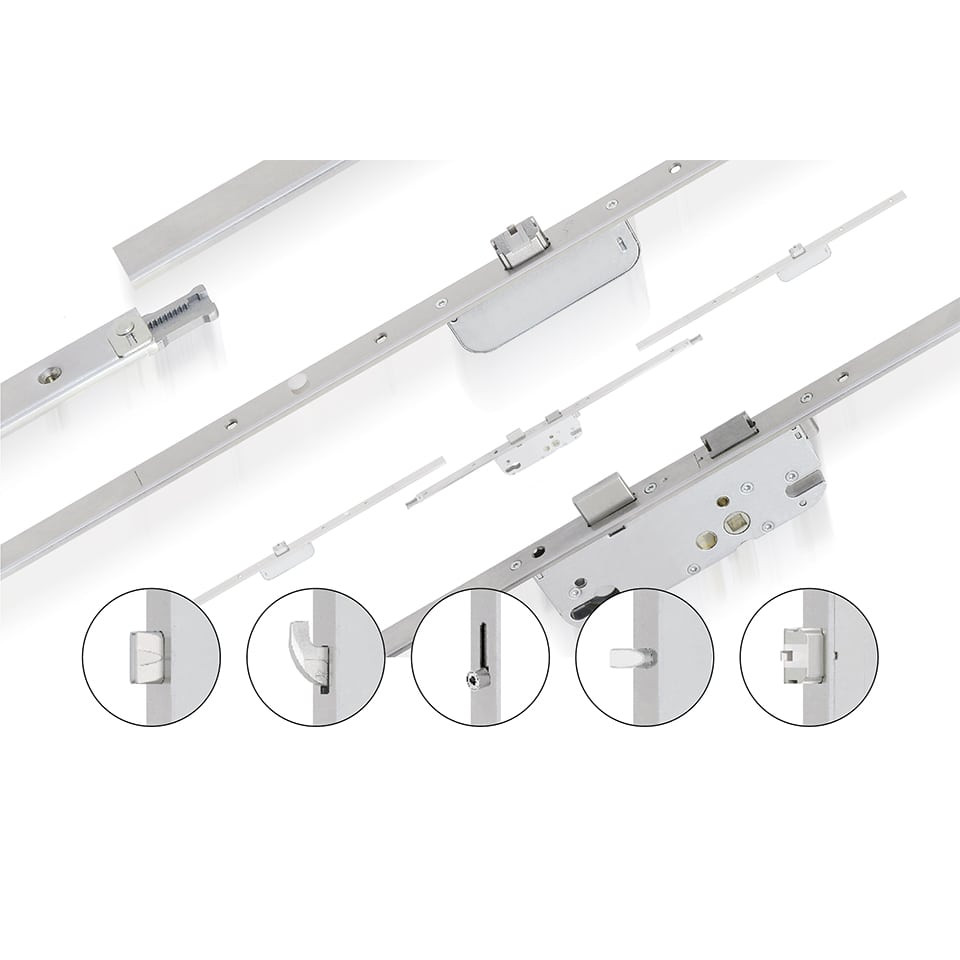

Met de GU-Secury X vervang je een versleten meerpuntssluiting zonder de deur uit te hangen. GU heeft deze reeks gemaakt om oudere meerpuntssluitingen te repareren, ook die van andere merken. De set bestaat uit drie delen: het hoofdslot GU-Secury XDZ en een verlengstuk voor boven en onder, elk met een haakschoot. De verlengstukken kort je zelf in tot de maat van je oude sluiting.

Productomschrijving

Het hoofdslot heeft een doornmaat van 55 mm, een PC-maat van 72 mm voor een europrofielcilinder en een krukgat van 8 mm. De voorplaat is 20 mm breed en rechthoekig. In het hoofdslot zitten een dagschoot en een nachtschoot. De dagschoot kun je omleggen, dus de set past in een links- en een rechtsdraaiende deur. GU levert het hoofdslot onder nummer 6-39046-05-0-1 en de verlengstukken onder K-19565-01-0-1.

Je vergrendelt met de cilinder, met twee volle slagen van de sleutel. De haakschoten boven en onder haken volgens GU naar boven in de sluitplaat. Zakt de deur na verloop van tijd iets door, dan blijft de haak zo niet op de sluitplaat hangen. GU noemt de haken zaagbestendig.

Volgens GU past de Secury X in deuren van hout, kunststof en metaal. De bestaande uitsparing in de deur en de sluitplaten hoeven volgens GU niet altijd aangepast te worden. Of dat bij jouw deur zo is, hangt af van de oude sluiting.

Maten en inkorten

De voorplaat van het hoofdslot is 649,5 mm lang en 20 x 2,5 mm. Elk verlengstuk is 750 mm lang en heeft inkortzones. Zonder inkorten is de sluiting dus maximaal 2149,5 mm lang (649,5 + 2 x 750 mm). De kruk zit 309,8 mm boven de onderkant van het hoofdslot; GU markeert die hoogte met een kerf in de voorplaat.

Volgens GU kun je de bovenste haak plaatsen tussen 580 en 832 mm boven het midden van de kruk, en de onderste haak tussen 568 en 820 mm eronder. Meet daarom de haakposities van je oude sluiting vanaf het midden van de kruk, en kijk of ze binnen dit bereik vallen voordat je gaat zagen. Hoeveel je per zone mag inkorten, staat in de GU-tekening bij dit artikel.

Montage in het kort

Kort de verlengstukken in, haal de braam weg en behandel de zaagkant tegen roest. Draai de koppelplaatjes van het hoofdslot dwars, leg eerst het hoofdslot in de deur en daarna de verlengstukken. Het bovenste verlengstuk is op de achterkant van de voorplaat gemerkt. Schroef alles vast, zet de koppelplaatjes terug en trek de fixeerpen eruit. Druk de kruk één keer en draai de cilinder twee keer helemaal rond om te controleren of alles goed werkt.

Waar moet je op letten bij vervanging?

• Meet de haakposities van je oude sluiting vanaf het midden van de kruk: boven 580–832 mm en onder 568–820 mm past deze set.
• Meet de doornmaat (55 mm) en de PC-maat (72 mm) van je oude sluiting. GU maakt de Secury X ook in andere doornmaten en met PC-maat 92 mm.
• Controleer de voorplaat: 20 mm breed en rechthoekig. Bij een afgeronde voorplaat of een U-voorplaat 24 x 6 mm hoort een andere uitvoering.
• Kijk of de haakschoten in je bestaande sluitplaten passen. Had je oude sluiting rolnokken of pennen, dan heb je waarschijnlijk andere sluitplaten nodig.
• Krukgat 8 mm: kies een krukgarnituur met een stift van 8 mm.
• Deze set is niet bedoeld voor vluchtdeuren. Daar hoort een anti-paniek meerpuntssluiting in.

Specificaties

• Merk: GU (Gretsch-Unitas)
• Type: GU-Secury X, handmatig vergrendelend, set van 3 delen
• Hoofdslot: GU-Secury XDZ 55/72, voorplaat 20 mm, krukgat 8 mm
• Verlengstukken: 2x GU-Secury X-SH2 met haakschoot, voorplaat 20 mm rechthoekig
• Bediening: profielcilinder, twee slagen; dagschoot met de kruk
• Doornmaat: 55 mm
• PC-maat: 72 mm
• Lengte: hoofdslot 649,5 mm, verlengstukken 2x 750 mm, samen maximaal 2149,5 mm, in te korten
• Haakposities: boven 580–832 mm, onder 568–820 mm vanaf het midden van de kruk
• Voorplaat: 20 x 2,5 mm, rechthoekig, staal verzinkt (GU-afwerking ferGUard zilver)
• Kozijn: hout, kunststof en metaal
• Draairichting: links en rechts (dagschoot omleggen)
